Пульсатор для доильных установок
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 234041
Авторы: Всесоюзный, Горм, Сельского
Текст

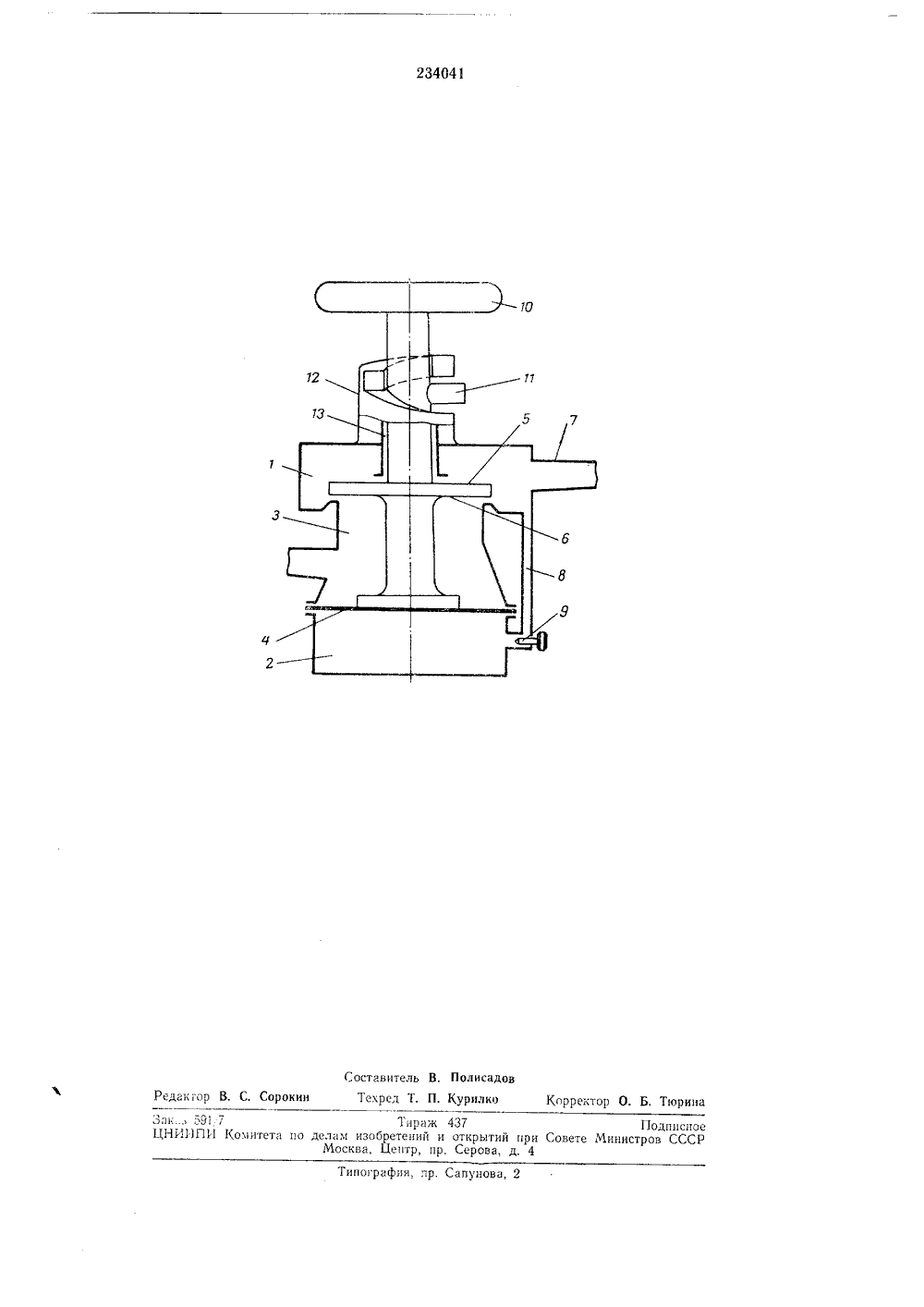

234041 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскик Социалистическими РеспубликЗависимое от авт. свидетельства ХеЗаявлено 14.711,1967 (Эй 1178789/30-1 л. 45 д, 5/10 присоединением заявк М 01 иорит Комитет оо делам зобретений и открыти ори Совете Министров. Я. Гор Заявител сесоюзный научно-исследовательский институт элексельского хозяйства ации УЛЬСАТО мет изо тен П льсатор 0 жащпй кор постоянного тиийся тем,ного у правл кояткой, фп 5 положенияхгх установок, со у, клапаны, ка о вакуума, отли осуществления ми, он снабжен апантя в кра для доильн пус, мембран и переменно что, с целью ения клапан сирующей к дермеры чаю- ручРу йних Известные пульсаторы для доильных установок не имеют органа ручного управления их клапанами, который может быть использован, например, для включения и выключения трехтактного аппарата, Предлагаемый пульсатор отличается тем, что, с целью осуществления ручного управления клапанами, он снабжен рукояткой, фиксирующей клапаны в крайних положениях.На чертеже схематически изображен описываемый пульсатор.Пульсатор состоит из рабочей 1 и управляющей 2 камер переменного вакуума, камеры 3 постоянного вакуума, соединенной с вакуумной магистралью, мембраны 4, атмосферного 5 и вакуумного б клапанов.Рабочая камера переменного вакуума снаожена патрубком 7 и соединена с управляющей камерой переменного вакуума каналом В через дроссель. Пульсатор снабжен рукояткой 10 с упором 11, На корпусе пульсатора сделан прилив 12 в виде винтовой поверхности. Через прилив проходит шток рукоятки, соединенной с тарелкой клапанов. Через щель Ы, образованную штоком рукоятки и внутОИЛЬНЫХ УСТАНОВОК реннеи стенкои прилива, рабочая камера 1 переменного вакуума сообщается с атмосферой, В боковой стенке прилива имеется вертикальный вырез для упора. Посредством упора шток и, следовательно, клапаны могут быть зафиксированы или в верхнем положении, тогда открыт вакуумный клапан и закрыт атмосферный, или в нижнем положении, и тогда, наоборот, закрыт вакуумньш и открыт атмосферный клапан. Включение пульсатора в работу осуществляется посредством поворота штока в такое положение, при котором упор располагается в вырезе прилива корпуса пульсатора,234041 г Составитель В, Полисадов Текред Т. П. Курилко Корректор О. Б, Тюрина Сорокин едгкгов пография, пр. Сапунова, 2 зк) о 9 7НИИПИ Комитет Тираж 437 по делам изобретений и открытий при Совете Москва, Центр, пр. Серова, д. 4
СмотретьЗаявка
1178789
С. Я. Горм, Всесоюзный научно исследовательский институт электрификации, сельского хоз йства
МПК / Метки
МПК: A01J 5/12
Метки: доильных, пульсатор, установок
Опубликовано: 01.01.1969
Код ссылки
<a href="https://patents.su/2-234041-pulsator-dlya-doilnykh-ustanovok.html" target="_blank" rel="follow" title="База патентов СССР">Пульсатор для доильных установок</a>
