Генератор высоковольтных наносекундныхимпульсов

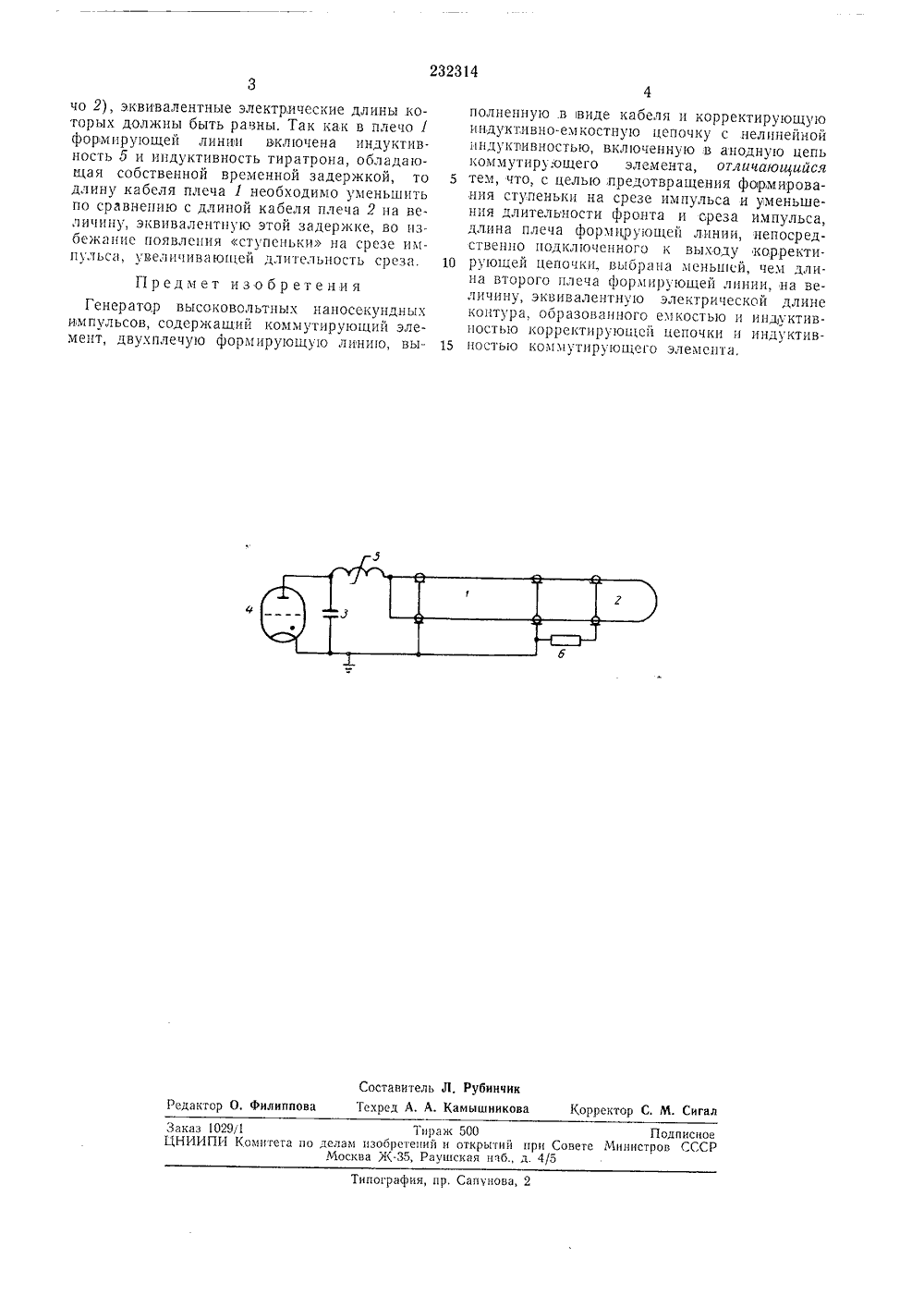

О П И С А Н И Е 232314ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства-аявлсно 05.Х.1967 ( 1182113/26-9) л. 21 ат, 36 О заявки-с присоединениемПриоритет М 11 К Н 031 с Комитет по делам изобретений и открцти при Совете Министров СССР70. Бюллетень4 убликовано 06,К 621.373.43 (088,8 Дата опубликования описания 18 Х 1 втор. Баграмов явител ЕНЕРАТОР ВЬСОКОВОЛЬТНЫХ НАНОСЕКУНДНЪ 1 Х ИМП УЛ ЬСО ВВысоковольтные генераторы наносекундного диапазона с формированием импульсов на длинной линии известны, Коммутирующий элемент и формирующую линию их приходится выбирать на напряжение, вдвое превышающее амплитуду импульса. Однако коммутаторы на большие напряжения обладают значительной собственной индуктивностью и временем ионизации, влияющими на длительность фронта сформированного импульса. Кроме того, такие генераторы не могут формировать импульсы прямоугольной формы, длительностью, меньшей времени коммутации,В предложенном генераторе форма импульса корректируется с помощью 1.С-цепочки снелинейной индуктивностью, включенной в анодную цепь коммутирующего элемента, Нелинейная индуктивность позволяет задержать нарастание тока в формирующей линии на время, необходимое для достижения коммутатором оптимального режима коммутации. При вхождении сердечника индуктивности в насыщение в формирующей линии образуется крутой перепад тока, длительность которого можно сделать очень малой, в принципе вплоть до образования ударной волны, если применить иокусственную линию с нелинейной индуктивностью в ячейках. Таким образом, происходит как бы улучшение коммутационной характеристики разрядной цепи, что приводит в конечном счете к уменьшению длительности не только фронта импульса, но и среза.Схема генератора с корректирующей цепочкой приведена на чертеже.5 Генератор состоит из следующих элементов:двухступенчатой формирующей линии - плечо 1, плечо 2 корректирующей емкости 3. коммутирующего элемента 4 (газоразрядного или вакуумного), корректирующей нелинейной ин дуктивностп 5 и нагрузки генератора 6.Принцип работы генератора следующий, После заряда формирующей линии с плечами 1, 2 и корректирующей емкости 3 до напряжения Е запускается коммутирующий эле мент 4 (например, тир атрон). Емкость 3, разряжаясь через тпратрон, приводит его в состояние, в котором проводимость соответствует режиму коммутации. Корректирующая нелинейная индуктивность 5 препятствует на растаншо тока в формирующей линии в начальной стадии развития разряда в тиратроне.К моменту, соответствующему оптимальному режиму коммутации тпратрона, ферромагнитный сердечник (например, ферриты), на кото ром выполнена индуктивноеть 5, входит в насыщение, и в цепи формирующей линии образуется крутой перепад тока.Особенностью роботы двухступенчатой линии является то, что импульс формируется на 30 двух независимых элементах (плечо 1, пле232314 Составитель Л, РубинчикТехред А. А. Камышникова Корректор С. М. Сигал Редактор О. филиппова Заказ 1029/1 Т раж 500 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ГССРМосква М(-35, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 чо 2), эквивалентные электрические длины которых должны быть равны. Так как в плечо 1 формнру 1 ощей линии включена индуктивность б и индуктивность тиратрона, обладающая собственной временной задержкой, то длину кабеля плеча 1 необходимо уменьшить по сравнению с длиной кабеля плеча 2 на величину, эквивалентную этой задержке, во избежание появления ступеньки на срезе импульса, увеличивающеи длительность среза. Предмет изобретенияГенератор высоковольтных наносекундных импульсов, содержащий коммутирующий элемент, двухплечу 1 о формирующую линию, вы полненную .в виде кабеля и корректирующую нндуктивно-емкостную цепочку с нелинейной нндуктивностью, включенную,в анодную цепь коммутиру.ощего элемента, отличающийся 5 тем, что, с целью, предотвращения формирования ступеньки на срезе импульса и уменьшення длительности фронта и среза импульса, длина плеча формцрующсй линии, непосредственно подключенного к выходу корректи рующей цепочкивыбрана меньшей, чем длина второго плеча формирующей линии, на величину, эквивалентную электрической длине контура, образованного емкостью и индуктивностью корректирующей цепочки и индуктив постыл коммутирующего элемента,
