Устройство для вакуумирования и запечатывания; полимерных эластичных мешковч•: v 1±-1

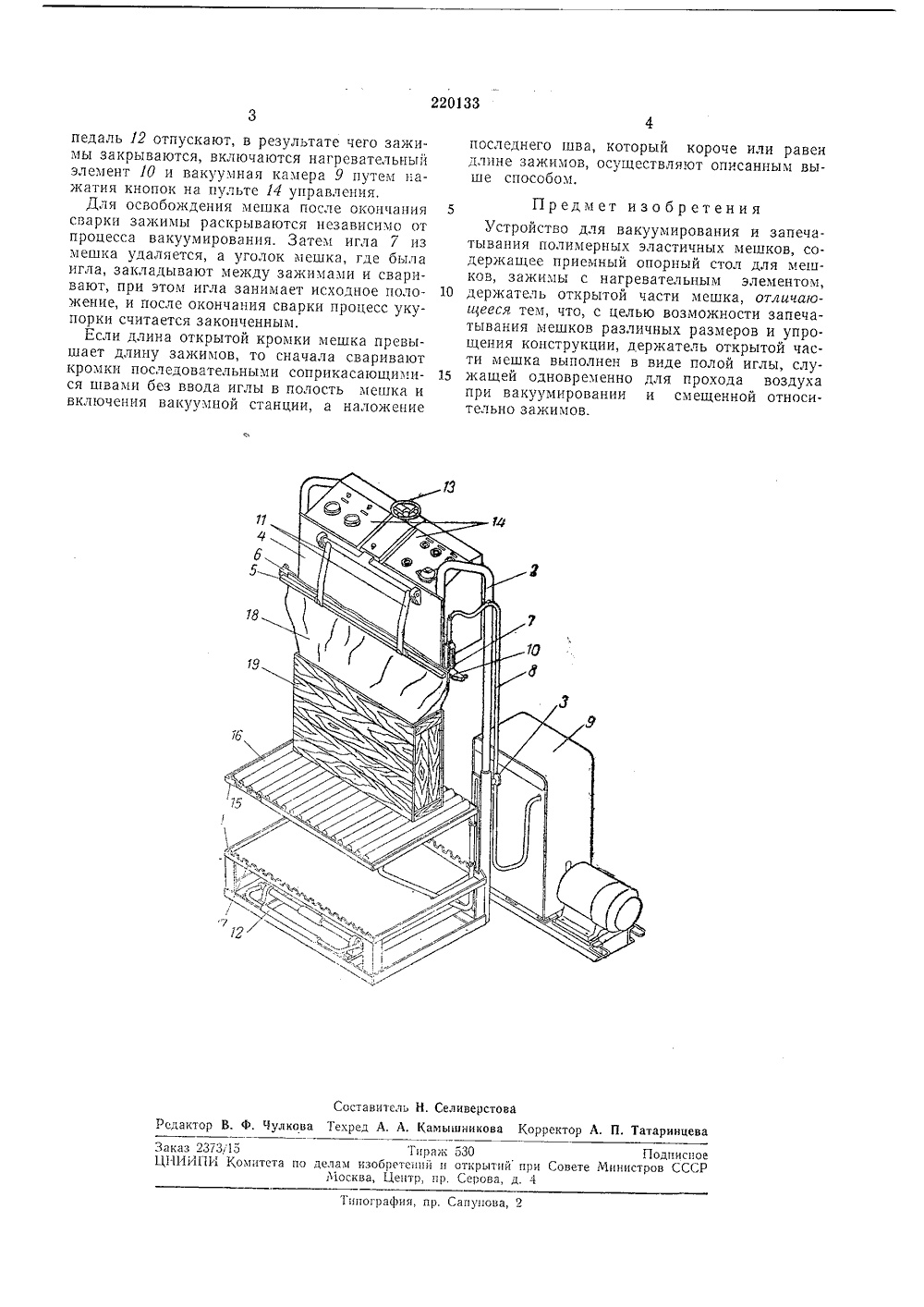

220333 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельствааявлено 27.Х 1.1966 ( 1122457/28-1 Сл, 81 а, 720 исоединением ваяв МПК В 6 нори Комитет по деламизобретеиий и открыти ДК 621.798.1:678.742 .2:621.798.54 (088.8) Опубликова Ч 1.1968, Бюллетень1 при Сосете Мииист СССРДата опубликования описания 3.1 Х.19 Авторыизобретения Н, В. Козарович и Е. К. Кобыл инингр адское центральное конструкторское бюрыбного хо:яйства СССР инистерства явител О ДЛЯ ВАКУ ОЛИМЕРНЫХ ОИС акуумирования и эластичных мешпорный стол для льным элементоммешка.ывания мешков ения конструкции ержатель открывиде полой иглы, прохода воздуха иной относительИзвестны устрозапечатывания поков, содержащиемешков, зажимыи держатель открДля возможноразличных размерв предлагаемомтой части мешкаслужащей одноврпри вакуумировано зажимов.На чертеже схлагаемое устройс иства для влимерныхприемный ос нагреватеытой частисти запечатов и упрощустройстве двыполнен веменно длянии и смеще 20 ематично изображено предтво, общий вид. Оно содержит станину 1, на которои с помощью кронштейнов 2 и стопорных винтов 8 крепится панель 4 с горизонтально расположенными на ней прижимным 5 и сварочным б зажимами, и полую иглу 7 для вакуумирования, соединенную гибким шлангом 8 с вакуумной камерой 9. Зажим б имеет нагревательный элемент 10.Игла 7 для вакуумирования расположена вне зоны смыкания зажимов в плоскости, параллельной нагревательному элементу, и укреплена так, что она может перемещаться вверх и вниз относительно зажимов 5 и б ручным или механическим способом. Зажимы сжаты рычагами 11, которые приводятся в ОВАНИЯ И ЗАПЕЧАТЫВАТИЧНЫХ МЕШКОВ движение педалью 12 с помощью рычажного механизма, регулируемого маховиком 1 З.На верхней панели корпуса размещен пульт 14 управления, включающий сварку н вакуумирование и одновременно, и раздельно.Под зажимами на станине расположено транспортное средство, например платформа 15 с рольгангом 1 б. Как зажимы, так и роль- ганг могут независимо изменять свое положение в вертикальном направлении, опускаясь или поднимаясь и обеспечивая необходимое пространство для прохода, например, ящика с уложенным в него мешком.Если при крайнем верхнем положении зажимов и крайнем нижнем положении рольганга образуется недостаточное пространство для прохода крупногабаритной тары, например, бочки с уложенным в нее мешком, платформу рольганга убирают, а рольгангн в этом случае перекладывают на основание станины в специальные гнезда 17.Устройство работает следующим образом. Мешок 18, который может быть уложен в жесткую тару, например ящик 19, подается на рольганг 1 б. Нажимают на педаль 12, и зажимы 5 и б раскрываются. Одновременно между ними руками снизу заводят мешок открытой частью вверх, при этом одна сторона его надевается на иглу 7, а вторая оттягнвается рукой для выравнивания кромки пленки. ЗатемЗаказ 237315ЦНИИПИ Комитс Тираж 530 Подписи оделам изобретений и открытий при Совете Министров ССС Москва, Центр, пр. Серова, д. 4 и 1 ографии, пр. Сапунова педаль 12 отпускают, в результате чего зажимы закрываются, включаются нагревательный элемент 10 и вакуумная камера 9 путем нажатия кнопок на пульте 14 управления.Для освобождения мешка после окончания сварки зажимы раскрываются независимо от процесса вакуумирования. Затем игла 7 из мешка удаляется, а уголок мешка, где была игла, закладывают между зажимами и сваривают, при этом игла занимает исходное положение, и после окончания сварки процесс укупорки считается законченным.Если длина открытой кромки мешка превышает длину зажимов, то сначала сваривают кромки последовательными соприкасающимися швами без ввода иглы в полость мешка и включения вакуумной станции, а наложение последнего шва, который короче или равен длине зажимов, осуществляют описанным выше способом. 5Предмет изобретенияУстройство для вакуумирования и запечатывания полимерных эластичных мешков, содержащее приемный опорный стол для мешков, зажимы с нагревательным элементом, 10 держатель открытой части мешка, отличаюиееся тем, что, с целью возможности запечатывания мешков различных размеров и упрощения конструкции, держатель открытой части мешка выполнен в виде полой иглы, слу жащей одновременно для прохода воздухапри вакуумировании и смещенной относительно зажимов.
