Устройство для определения гистограммы и медианы статистического распределения

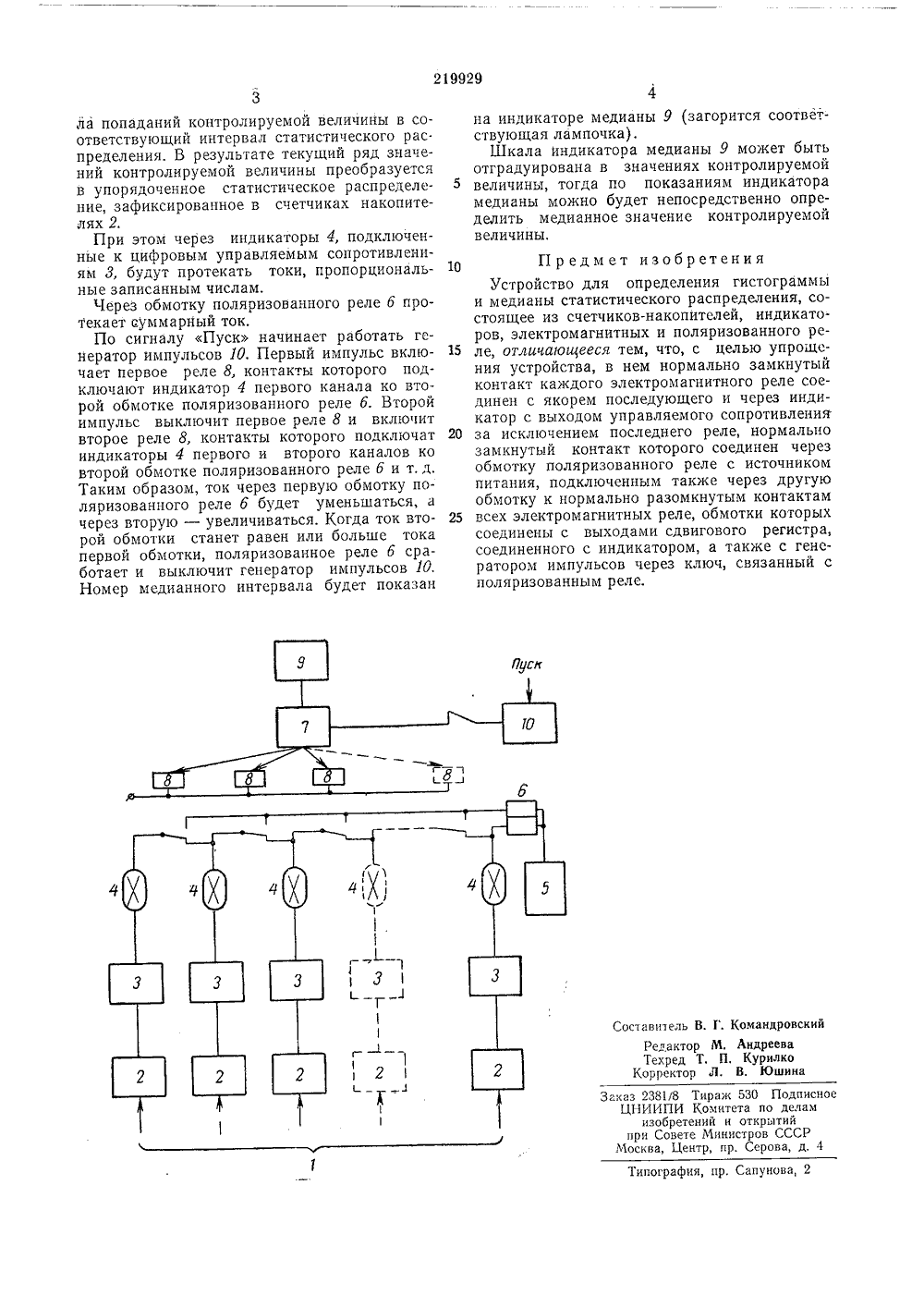

ОПИСАНИЕ ИЗОБРЕТЕНИЯРЪ%:Ф 2)9929 Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 07,1 т.1967 (И 1148948/26-24)с присоединением заявкиКл. 42 т 11 с, 11/О МПК С 061 с сметет по делам орит обретений и открцтирн Совете МинистровСССР ДК 681.3:519,2)публиковано 14,И.1968. Бюллетень,А Дата опубликования описания 2.1 Х.1968. Н. Мацкевич и Ю, Н, Храмо аявитель УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ГИСТОГРАММЫИ МЕДИАНЫ СТАТИСТИЧЕСКОГО РАСПРЕДЕЛЕНИЯ ком-накопителекоп отивлением Известны устройства для определения гистограммы и медианы статистического распределения, состоящие из счетчиков-накопите- лей, индикаторов, электромагнитных и поляризованных реле.5В предлагаемом устройстве нормально замкнутый контакт каждого электромагнитного реле соединен с якорем последующего и через индикатор с выходом управляемого соттротивления за исключением последнего ре ле, нормально замкнутый контакт которого соединен через обмотку поляризованного реле ,с источником питания, подключенным также через другую обмотку к нормально разомкну. тым контактам всех электромагнитных реле, 15 ,обмотки которых соединены с выходами сдвигового регистра, соединенного с индикатором,;а также с генератором импульсов через ключ, связанный с поляризованным реле.Это упрощает устройство, повышает надеж ность его работы и удобство в эксплуатации.Схема предлагаемого устройства представ,лена на чертеже.В состав устройства входят многоканаль;ный вход 1, счетчики-накопители 2, цифровые 25 управляемые сопротивления 3, индикаторы 4, источник питания б, поляризованное реле б, регистр сдвига 7, реле 8, индикатор медианы .9 и генератор импульсов 10. Каждому интервалу статистического распределения соответ ствует свои канал со счетчи2, цифровым управляемым с р ги индикатором 4,Устройство работает следующим образом.Счетчики-накопители 2 накапливают и храпят информацию, поступающую со входа 1.Цифровые управляемые сопротивления 3 преобразуют числа, накопленные в счетчиках 2,в аналоговые величины тока или напряжения,которые подаются на индикаторы 4.Регистр сдвига 7 (кольцевой счетчик, двоичный счетчик с дешифратором и т. п.) предназначен для последовательного включения ивыключения реле 8 при определении интервала. Контакты реле 8 производят переключениеиндикаторов 4 из цепи одной обмотки поляризованного реле б в цепь другой обмотки, Регистр сдвига 7 запускается импульсами генератора 10. Генератор импульсов 10 включается по сигналу Пуск и выключается контактом поляризованного реле б.Перед началом работы счетчики-накопители2 и регистр 7 устанавливаются в нулевое положение. При этом сигналы на выходах цифровых управляемых сопротивлений 3 равнынулю, т. е. индикаторы 4 будут обесточены.Все реле 8 также обесточены,Счетчики-накопители 2 подсчитывают импульсы, поступающие по соответствующим каналам. Так осуществляется регистрация чис219929 Составитель В Г КомандровскийМ АндрееваП. КурилкоЛ. В. Юшина Редактор Техред Т Корректор Типография, пр. Сапунова,ла попаданий контролируемой величины в соответствующий интервал статистического рас. пределения. В результате текущий ряд значений контролируемой величины преобразуется в упорядоченное статистическое распределение, зафиксированное в счетчиках накопителях 2.При этом через индикаторы 4, подключенные к цифровым управляемым сопротивлениям 3, будут протекать токи, пропорциональные записанным числам.Через обмотку поляризованного реле 6 протекает суммарный ток,По сигналу Пуск начинает работать генератор импульсов 10. Первый импульс включает первое реле 8, контакты которого подключают индикатор 4 первого канала ко второй обмотке поляризованного реле б. Второй импульс выключит первое реле 8 и включит второе реле 8, контакты которого подключат индикаторы 4 первого и второго каналов ко второй обмотке поляризованного реле б и т. д, Таким образом, ток через первую обмотку поляризованного реле б будет уменьшаться, и через вторую - увеличиваться. Когда ток второй обмотки станет равен или больше тока первой обмотки, поляризованное реле б сработает и выключит генератор импульсов 10. Номер медианного интервала будет показан на индикаторе медианы 9 (загорится соответствующая лампочка).Шкала индикатора медианы 9 может быть отградуирована в значениях контролируемой величины, тогда по показаниям индикатора медианы можно будет непосредственно определить медианное значение контролируемой величины. ТО Предмет изобретенияУстройство для определения гистограммыи медианы статистического распределения, состоящее из счетчиков-накопителей, индикаторов, электромагнитных и поляризованного ре ле, отличающееся тем, что, с целью упрощения устройства, в нем нормально замкнутый контакт каждого электромагнитного реле соединен с якорем последующего и через индикатор с выходом управляемого сопротивления 20 за исключением последнего реле, нормальнозамкнутый контакт которого соединен через обмотку поляризованного реле с источником питания, подключенным также через другую обмотку к нормально разомкнутым контактам 25 всех электромагнитных реле, обмотки которыхсоединены с выходами сдвигового регистра, соединенного с индикатором, а также с генератором импульсов через ключ, связанный с поляризованным реле. каз 23818 Тираж 530 Подписи ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4
