Устройство для моделирования сетевого графика
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 219916
Авторы: Пудовкин, Электрометрии
Текст

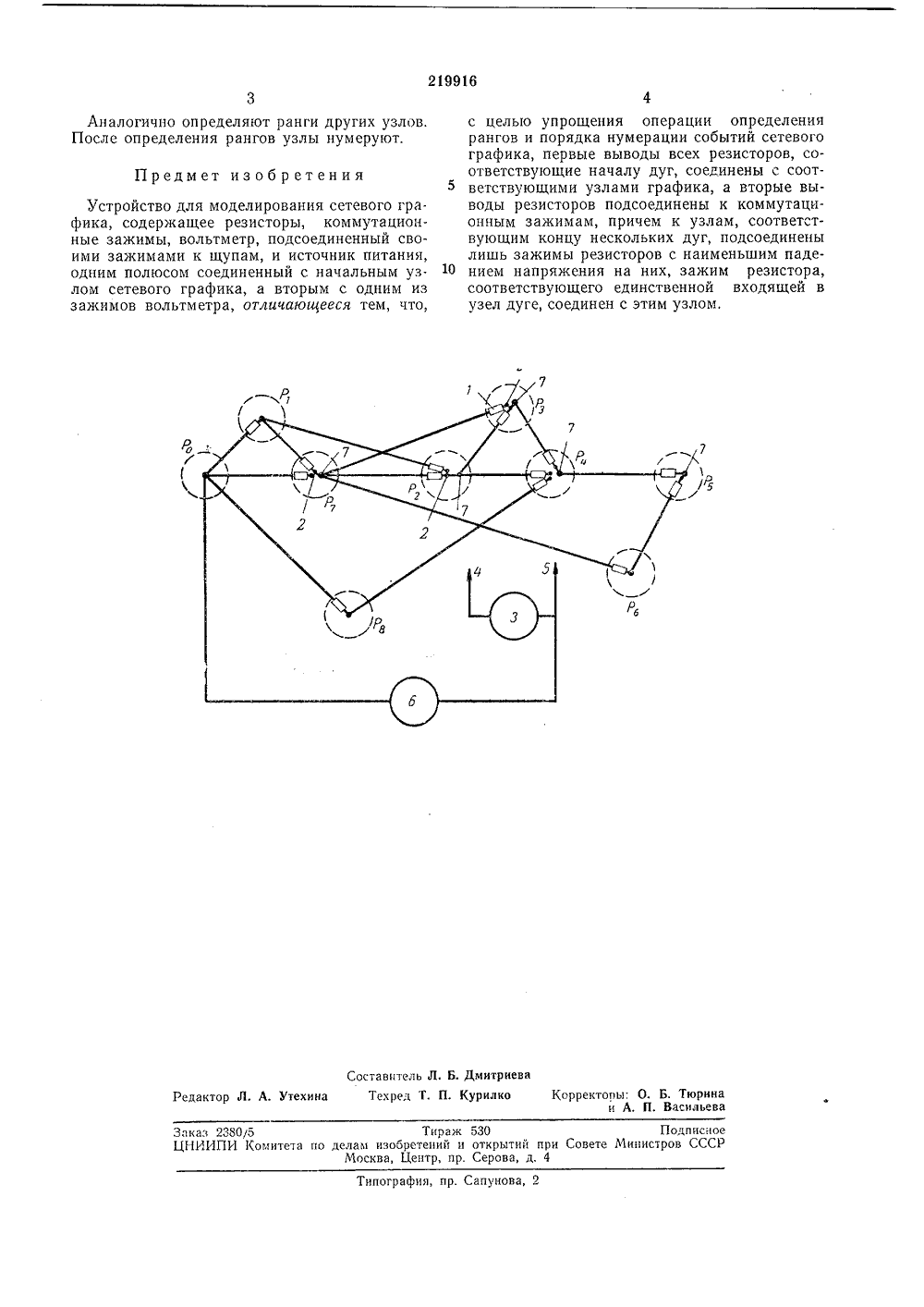

О П И С А Н И Е 2996ИЗОБРЕТЕНИЯ Союз Соеетских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пат ; т би 4;"с ависимое от авт. свидетельстваКл, 42 п , 7/4 Заявлено 05.1.1967 ( 1124872/26-24)с присоединением заявкиПриоритетОпубликовано 14,И.1968. Бюллетень1Дата опубликования описания 26 Л 111.196 И 1 К 6 06 д ДК 681.33,001.57(088.8) Комитет по делам иаобретеиий и открытий при Совете Мииистрое СССРАвтор зс бретени А. К, Пудовкиннститут автоматики и электрометрии СО АН ССС Заявитель УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ СЕТЕВОГО ГРАФИКА 0 Устройства для моделирования сетевого графика известны.Предложенное устройство отличается от известных тем, что в нем первые выводы всех резисторов, соответствующие началу дуг, соединены с соответствующими узлами графика, а вторые выводы резисторов подсоединены к коммутационным зажимам, причем к узлам, соответствующим концу нескольких дуг, подсоединены лишь зажимы резисторов с наи меньшим падением напряжения на них, зажим резистора, соответствующего единственной входящей в узел дуге, соединен с этим узлоо,На чертеже дана схема устройства. Она содержит резисторы 1, включенные ь каждую дугу сетевого графика, коммутационные зажимы 2, вольтметр 3, подсоединенный к щупам 4, б, и источник питания б, одним полюсом подсоединенный к начальному узлу Ро сетевого графика, а другим к щупу 5, Выводы резисторов 1, соответствующие началу дуг, соединены непосредственно с соответствующими узлами 7 (Ро - Ре) сетевого графика, а выводы резисторов, соответствующие концу дуг, - с коммутационными зажимами 2.Определение рангов событий (порядка нумерации) осуществляется следующим образом.Определяют и фиксируют величину напрягкения источника питания. Нулевой ранг приписывают узлу Рс, соответствующему начальному событию сетевого графика.Далее в направлении слева направо измеряют вольтметром падение напряжения на резисторах. На резисторах, включенных в узлы Р, и Р падение напряжения равно напряженшо источника питания, что соответствует первому рангу (ранг равен числу показывающему, во сколько раз падение напряжения на выбранном резисторе меньше напряжения источника питания). Измеряют падение напряжения ыа резисторах, сходящихся к узлу Рт. Резистор, включенный в дугу Рс, Рт дает полное напря. жение источника, а падение напряжения на резисторе, включенном в дугу Рт, Р-в два ра. за меньше величины напряжения источника питания. Из этих двух напряжений выбирают наименьшее н по нему определяют ранг. Таким образом, узел Р, соответствует второму рангу. Узел Рт подключают к зажиму резистора, имеющему наименьшее падение напряжения, т. е, к резистору, включенному в дугу РРт.Для узла Ре наименьшим является падение напряжения на резисторе, включенном в дугу Рт, Ре (в три раза меньше, чем напряжение источника питания). В результате узлу Ре приписывают третий ранг. Соответственно узел Р соединяют с зажимом этого резистора,219916 оставитель Л, Б, Дмитрие Техред Т. П. Курилко Корректоры: О. Б. Тюрина и А, П. Васильева Редактор Л. А. Утехи Тираж 530 Поди испо лам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4 Заказ 2380/5 ЦНИИПИ Комитетипография, пр. Сапунова, 2 Аналогично определяют ранги других узлов.После определения рангов узлы нумеруют. Предмет изобретения Устройство для моделирования сетевого графика, содержащее резисторы, коммутационные зажимы, вольтметр, подсоединенный своими зажимами к щупам, и источник питания, одним полюсом соединенный с начальным уз. лом сетевого графика, а вторым с одним из зажимов вольтметра, отличающееся тем, что,с целью упрощения операции определения рангов и порядка нумерации событий сетевого графика, первые выводы всех резисторов, соответствующие началу дуг, соединены с соответствующими узлами графика, а вторые выводы резисторов подсоединены к коммутационным зажимам, причем к узлам, соответствующим концу нескольких дуг, подсоединены лишь зажимы резисторов с наименьшим паде нием напряжения на них, зажим резистора,соответствующего единственной входящей в узел дуге, соединен с этим узлом,
СмотретьЗаявка
1124872
А. К. Пудовкин Институт автоматики, электрометрии СССР
МПК / Метки
МПК: G06G 7/122
Метки: графика, моделирования, сетевого
Опубликовано: 01.01.1968
Код ссылки
