Устройство для измерения давления от потокаи волн

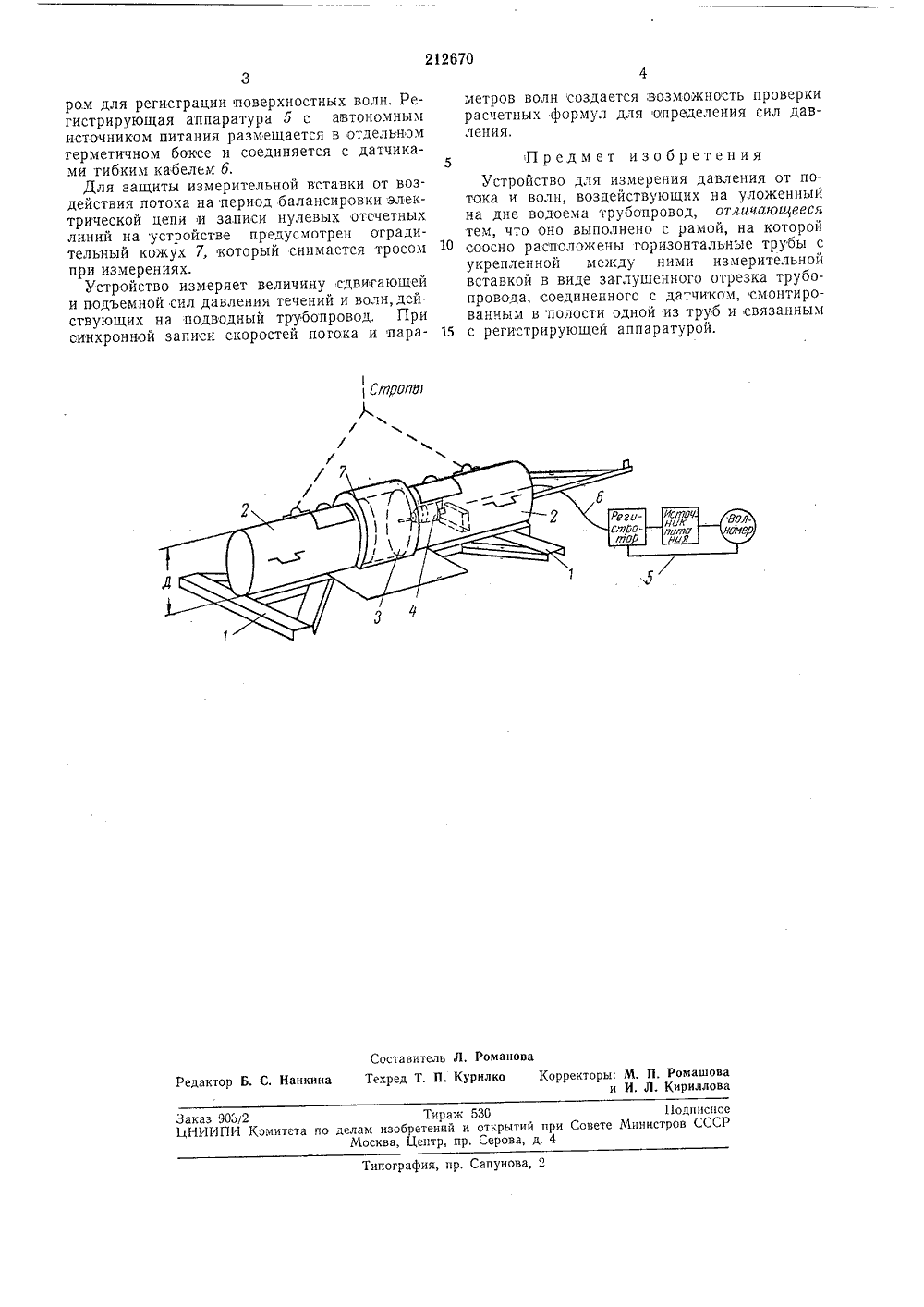

САН РЕТЕН Ой оюз ЙоветскихциалистическихРеспублик АВТОРСКОМУ СВИ Зависимое от авт. свидетельстваЗаявлено 15,Ч 111,1966 ( 1097877/29 вк присоединением риоритетпубликовано 29.11:Комитет по делам изобретений и открытий лри Совете Министров СССР002.56 68. Ьюллетен а опубликования описания 26.1 Ч.1 Авторызобретения о, С. С. Мищенко, М. В. НемцевН, Шестаков арпов,явител ВЛЕ ПОТОКА УСТРОЙСТВО ДЛЯ ИЗМЕРЕ Прокладываемые по дну водоемов подводные трубопроводы подвержены силовому воздействию давления от потока и волн, Величину давления обычно определяют расчетными методами по формулам, приведенным в специ. ;альной литературе. Однако возникающие при :этом неточности приводят к неточному назначению веса единицы длины подводното трубо;провода и либо утяжеляют его конструкцию, либо принятая балластировка трубопровода 1 оказывается недостаточной для нормальной его эксплуатации.Описываемое устройство предназначено для измерения фактического давления от потока и волн на уложенный на дне водоема трубо провод и выполнено с рамой, на которой соосно расположены горизонтальные трубы с укрепленной между ними измерительной вставкой в виде заглушенного отрезка трубопровода, соединенного с датчиком, смонтиро ванным в полости одной из труб и связанным с регистрирующей аппаратурой.На чертеже показано описываемое устройство в аксонометрии.Устройство вклюгает раму 1 с расположен ными соосно на ней горизонтальными трубами 2, измерительную вставку 3 в виде заглушенного отрезка трубопровода. Вставка укреплена между торизонтальньгми трубами 2 н Соединена с датчиком 4, смонтированным в ЗО полости одной из труб и связанным с регистрирующей аппаратурой 5.Устройство в собранном виде погружается на дчо водоема таким образом, чтобы его продольная ось соответствовала направлению прокладываемого трубопровода, Устройсгво является автономным, его можно оставлять на дне водоема на некоторое время в ожидании шторма. В отдельных случаях, например при наличии морских эстакад, регистрируюгцая аппаратура может быть размещена на эстакаде. Если измеряется только давление потока текущей воды, регистрирующая аппаратура может быть размещена на палубе корабля.При обтекании устройства потоком или волной силы давления на измерительную вставку 3 вызьквают деформацию датчика 4, что регистрируется электро гензометрическим методом на осциллограмме. Горизонтальные трубы 2 позволяют соблюдать режим обтекания измерительной вставки 3 аналогично тому, как это происходит в действительности на трубопроводах. Диаметр труб Д устройства может быть любым в соответствии с размерами трубопровода, для которого предстоит выполнять измерения.Устройство может быть также снабжено датчиками для измерения скоростей потока и орбитальчых волновых скоростей и волноме/ Составитель Л, Романоваактор Б. С, Нанкина Техред Т, П. Курилко Корректоры: М, П, Ромашоваи И. Л. Кириллова аказ 905/2 Тираж 530 ПодписцЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д, 4 гпгррфии, пр. Сапунова, 2 ром для регистрации поверхностных волн, Регистрирующая аппаратура 5 с автономным источником питания размещается в отдельном герметичном боксе и соединяется с датчиками тибким кабелем б.Для защиты измерительной вставки от воздействия потока на период балансировки электрической цепи и записи нулевых отсчетных линий на устройстве предусмотрен отрадительный кожух 7, который снимается тросом при измерениях.Устройство измеряет величину сдвигающей и подъемной сил давления течений и волн,действующих на подводный трубопровод. При синхронной записи скоростей потока и параметров волн создается,возможность проверкирасчетных формул для определения сил давления,5 Предмет изобретенияУстройство для измерения давления от потока и волн, воздействующих на уложенный на дне водоема трубопровод, отличающееся тем, что оно выполнено с рамой, на которой 10 соосно расположены горизонтальные трубы сукрепленной между ними измерительной вставкой в виде заглушенного отрезка трубопровода, соединенного с датчиком, смонтированным в полости одной из труб и связанным 15 с регистрирующей аппаратурой.
