Устройство для формирования псевдошумовыхсигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 208002
Автор: Денисов
Текст

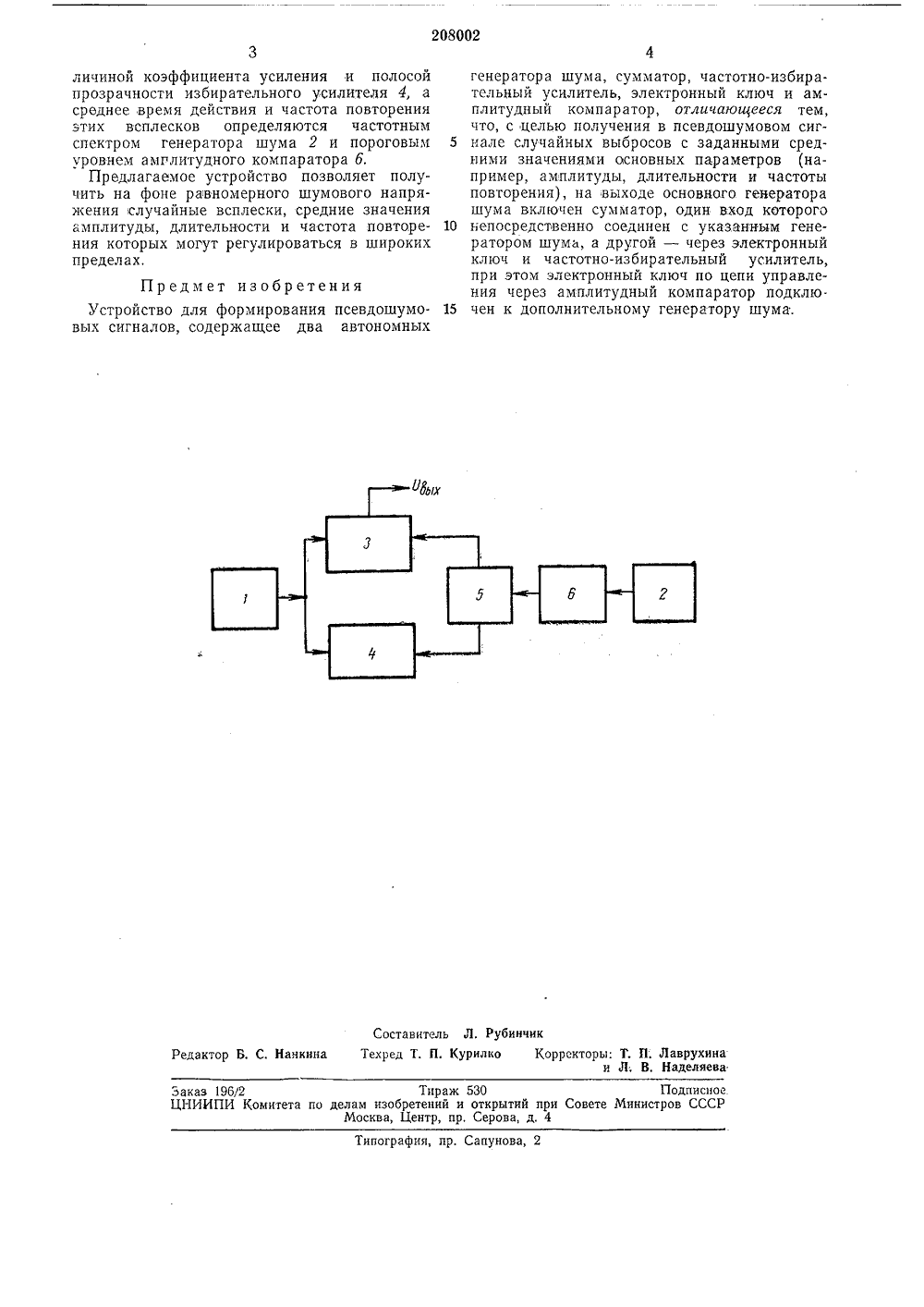

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 101967 ( 1125357/26-9)с присоединением заявкил. 21 а 4, 13 К Н 03 Ь оритет Комитет по делам аобретений и открытОпубликовано 29.ХН.1967. БюллетеньДата опубликования описания 12,111,1968 УДК 621,373,43: 621.39при Совете Министров СССРАвторизобретени А. М. Денисов Заявитель СТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ПСЕВДОШУМОВЪХ СИГНАЛОВИзвестные устройства для формирования псевдошумовых сигналов не позволяют получить на фоне нормального шумового напряжения случайные всплески с заданными средними значениями амплитуды, длительности и частоты повторения.Предлагаемый формирователь псевдошумового сигнала отличается от известных тем, что в нем используются два автономных генератора шума, причем на выходе основного генератора включен сумматор, один вход которого непосредственно соединен с указанным генератором, а другой - через электронный ключ и частотно-избирательный усилитель, при этом электронный ключ управляется дополнительным генератором шума через амплитудный компаратор. Эти отличия позволяют получать в псевдо- шумовом сигнале случайные выбросы с заданными средними значениями их основных параметров (амплитуды, длительности и частоты повторения), а также регулировать эти параметры.Блок-схема описываемого устройства изображена на чертеже, на котором обозначены: основной генератор шума 1 и дополнительный 2, сумматор 3, частотно-избирательный усилитель 4, электронный ключ 5, амплитудный компаратор б,На выходе генераторов шума выделяетсяшумовое напряжение с равномерной спектральной плотностью в заданном диапазоне частот и с нормальным законом распределения амплитуд, С выхода генератора шума 1 это напряжение поступает на один вход сумматора 3 и на вход частотно-избирательного усилителя 4.Избирательный усилитель выделяет и уси ливает до требуемой величины только некоторые гармонические составляющие, занимающие относительно узкую полосу частот из всего спектра поступающего шумового напряжения.15 В промежутки времени, когда ключ 5 открыт, усиленные гармонические составляющие поступают на другой вход сумматора 3, где суммируясь с начальным шумовым напряжением, образуют на выходе всплески с требуе мой амплитудой и длительностью. Средняячастота повторения этих всплесков определяется частотой открывания ключа 5, который управляется через амплитудный компаратор б генератором шума 2. Открытое положение 25 ключа 5 соответствует временным промежуткам, когда шумовое напряжение генератора 2 превышает пороговый уровень, установленный на входе амплигудного компаратора б.Таким образом, средняя амплитуда и длитель ность отдельных всплесков определяются веЗаказ 19 б/2 Тираж 530ЦНИИПИ Комитета по делам изобретений и открытийМосква, Центр, пр, Серова, д Подписное и Совете Министров СССРТипография, пр, Сапунова,личиной коэффициента усиления и полосой прозрачности избирательного усилителя 4, а среднее,время действия и частота повторения этих всплесков определяются частотным спектром генератора шума 2 и пороговым уровнем амплитудного компаратора б.Предлагаемое устройство позволяет получить на фоне равномерного шумового напряжения случайные всплески, средние значения амплитуды, длительности и частота повторения которых могут регулироваться в широких пределах. Предмет изобретенияУстройство для формирования псевдошумовых сигналов, содержащее два автономных генератора шума, сумматор, частотно-избирательный усилитель, электронный ключ и амплитудный компаратор, отличающееся тем, что, с целью получения в псевдошумовом сиг нале случайных выбросов с заданными средними значениями основных параметров (например, амплитуды, длительности и частоты повторения), на выходе основного генератора шума включен сумматор, один вход которого 10 непосредственно соединен с указанным генератором шума, а другой - через электронный ключ и частотно-избирательный усилитель, при этом электронный ключ по цепи управления через амплитудный компаратор подклю.15 чен к дополнительному генератору шума.
СмотретьЗаявка
1125357
А. М. Денисов
МПК / Метки
МПК: H03B 29/00
Метки: псевдошумовыхсигналов, формирования
Опубликовано: 01.01.1968
Код ссылки
