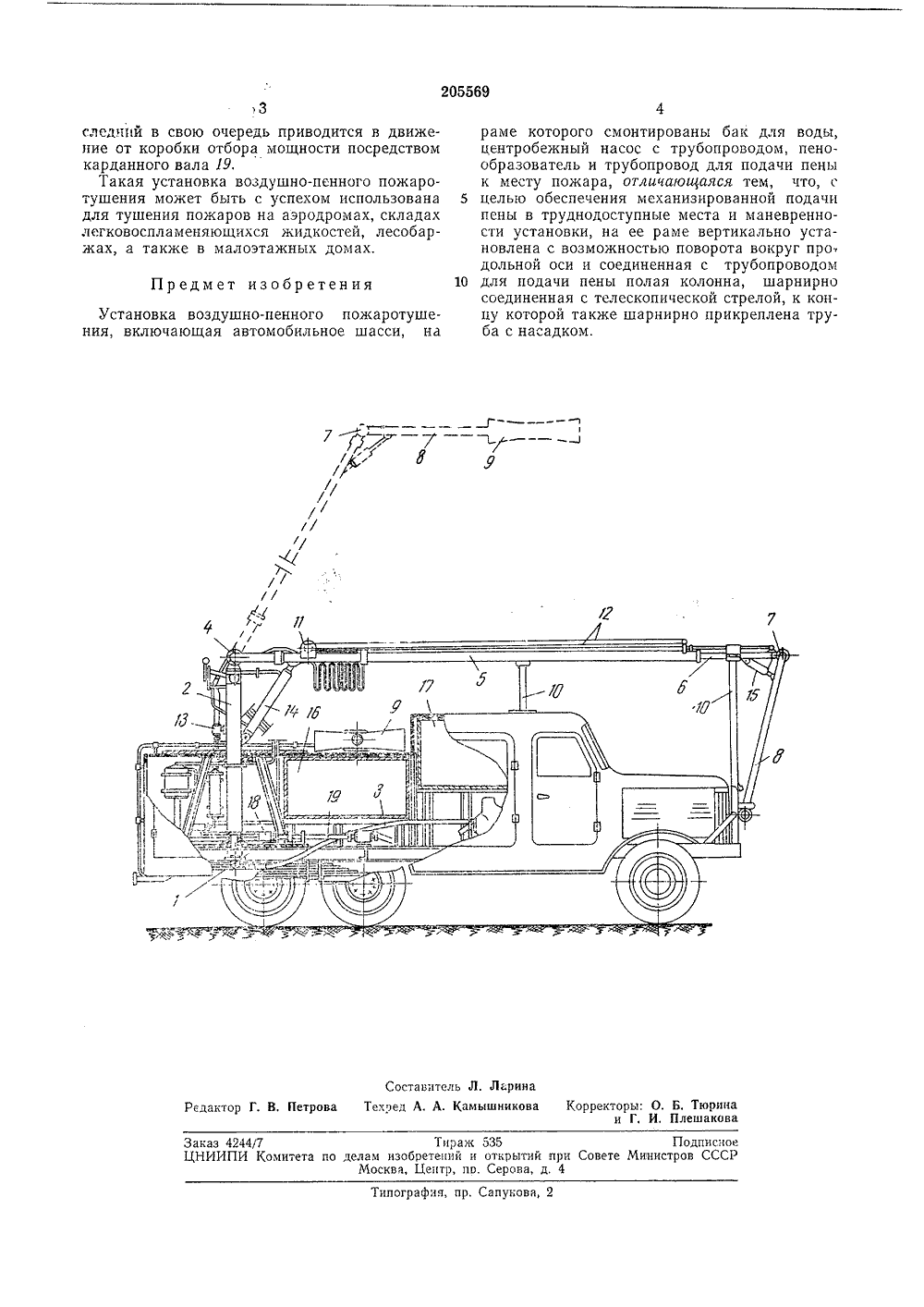

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВМДЕПЛЬСТВУ Сова Советскит Социалистических Республик,ЧПК А 62 с Комитет по деламобретений и открытийри Совете Министров бликовано 13,Х 1,1967, Бюллетень2 ДК 614,844.5:629.11 (088.8) ата опубликования описания 19,1.1968 Авторыизобретения В. М. Борисов, В, Н. Коськин и В, Л. Омахель аявитель УСТАНОВКА ВОЗДУШНО-ПЕННОГО ПОЖАРОТУШЕН Известны установки воздушно-пенного пожаротушения, включающие автомобильные шасси, на раме которого смонтированы бак для воды, центробежный насос, пенообразователь и трубопровод для подачи пены к месту пожара.Однако эти машины имеют плохую маневренность.С целью устранения указанного недостатка и обеспечения механизированной подачи пены и труднодоступные места, настоящее изобретение предусматривает установку на раме машины в вертикальном положении полой колонны, имеющей возможность поворота вокруг продольной оси и соединенной с трубопроводом для подачи пены.Полая колонна шарнирно соединена с телескопической тру.бчатой стрелой, к концу которой также шарнирно прикреплена труба с насадком. На чертеже изображена описываемая установка воздушно-пенного пожаротушения.Согласно изобрстенню на раме 1 автомосильного шасси устаповлсна с возможностью поворота вокруг оси полая колонна 2. Последняя соединена с трубопроводом 8 для подачи пены,В веохней части колонны размещен полый шарнир 4, посредством которого она соединена с подвижной в вертикальной плоскости телескопической трубчатой стрелой 5.К концу выдвижной части 6 телескопической стрелы посредством полого шарнира 7прикреплена поворотная труба 8 с насадком 9для образования воздушно-механической пены.Телескопическая трубчатая стрела в транспортном положении лежит на опорах 10, одна10 пз которых установлена на буфере рамы, ивторая закреплена на верхней части кузоваавтомобиля.Выдвижение внутренней трубы телескопической стрелы осуществляется лебедкой 11, тро 15 сы 12 которой соединены с выдвижной частьюстрелы,Поворот стрелы осуществляется механизмом 13, а подъем ее в вертикальной плоскости - гидроцилпндром 14. Управление пово 20 ротной трубой производится гидроцилиндром15.На шасси автомобиля размещены бак 1 одля воды и пенообразователь 17. Их заполнение водой осуществляется центробежным на 25 сосом,Направление насадков на очаг пожара производится путем установки стрелы и поворотной трубы в любое положение. Устройствадля управления стрелой и поворотной трубойЗО приводятся в действие от гидронасоса 18. По//5 1 Составитель Л. Ларина Петрова Текред А. А. Камышниковаюринашакова екторы: и Г. И дактор Тираж 535 Подписное по делам изобретений и открытий при Совете Министров ССС 1 Москва, Центр, по. Серова, д. 4Заказ 424477ЦНИИПИ Комите ипографии, пр. Сапунова,следнпй в свою очередь приводится в движение от коробки отбора мощности посредством карданного вала 19,Такая установка воздушно-пенного пожаротушения может быть с успехом использована для тушения пожаров на аэродромах, складах легковоспламеняющихся жидкостей, лесобаржах, а также в малоэтажных домах. Предмет изобретения Установка воздушно-пенного пожаротушения, включающая автомобильное шасси, нд раме которого смонтированы бак для воды, центробежный насос с трубопроводом, пенообразователь и трубопровод для подачи пены к месту пожара, отличающаяся тем, что, с 5 целью обеспечения механизированной подачипены в труднодоступные места и маневренности установки, на ее раме вертикально установлена с возможностью поворота вокруг про.дольной оси и соединенная с трубопроводом 10 для подачи пены полая колонна, шарнирносоединенная с телескопической стрелой, к концу которой также шарнирно прикреплена труба с насадком.
