Захват механизма подачи деревьев в деревообрабатывающие станки

Номер патента: 204524

Автор: Манухин

ZIP архив

Текст

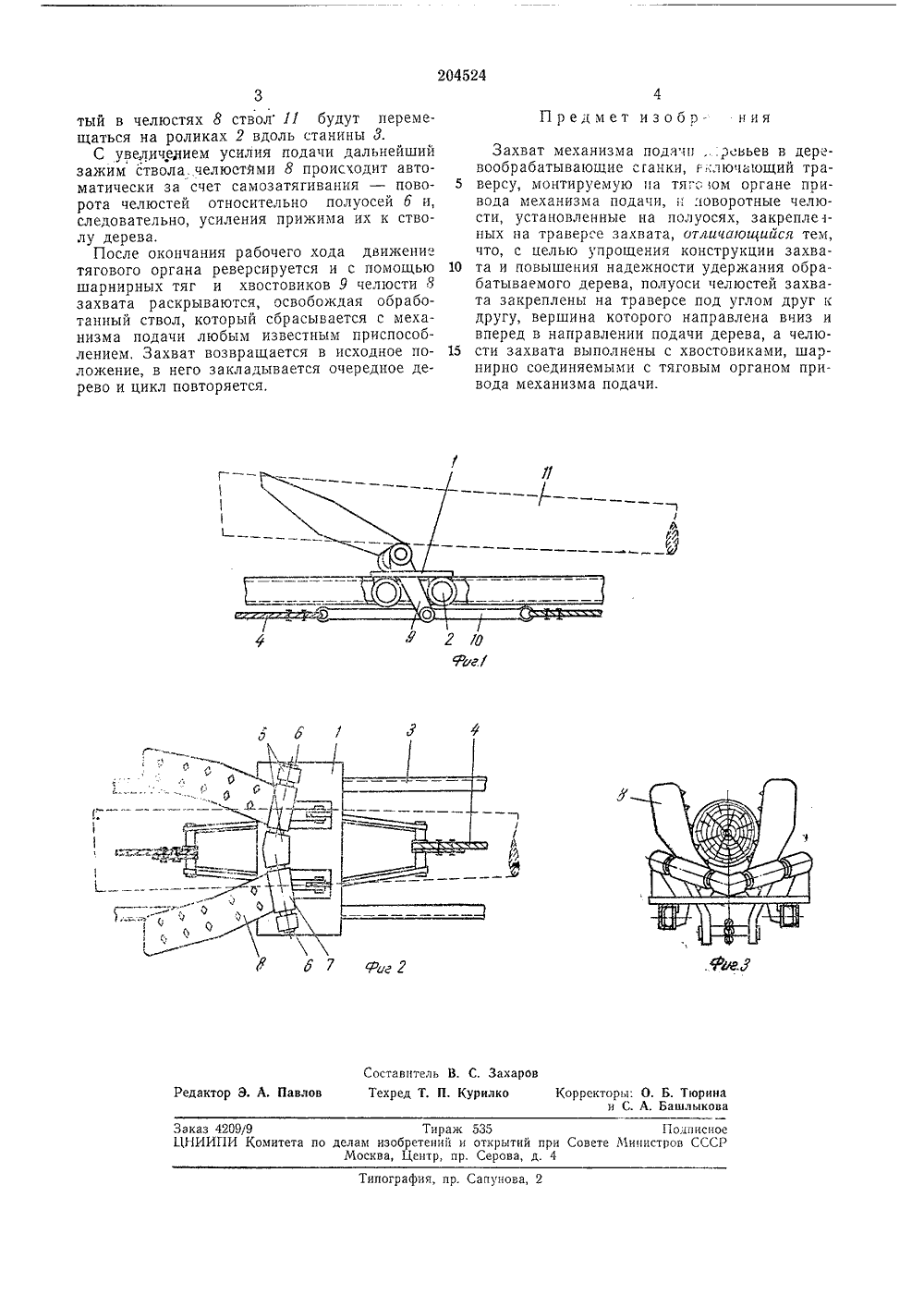

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ Союз Советских Социалистических Республикорите Комите по делам обретений и открытиАвторзобретения Г. Ф. Манухин явитель Центральный научно-исследовательский и проектно-конструкторс институт механизации и энергетики лесной промышленности АХВАТ МЕХАЯИЗМА ПОДАЧИ ДЕРЕВЬЕ В ДЕРЕВООБРАБАТЫВАЮЩИЕ СТАИКИ оИзобретение относится к конструкциям захватов механизмов подачи деревьев в деревообрабатывающие станки и может быть использовано при цикличной работе механизма подачи с реверсивным движением тягового органа.ИзВестны захваты мехаизмов подачи деревьев В деревообрабатывающие станки, включающие траверсу, монтируемую на тяговом органе привода механизма подачи, и поворотные челюстиустановленные на полуосях, закрепленных на траверсе захвата.Основным недостатком известных захватов такого рода является их конструктивная сложность и недостаточная надежность удержания обрабатываемого дерева.В описываемом захвате указанньй недостаток устранен. Для этого полуоси челюстей захвата закреплены на траверсе под углом друг к другу, вершина которого направлена вниз и вперед в направлении подачи дерева, а челюсти захвата Выполнены с хвостовиками, шарнирно соединяемыми с тяГОВым ОрГаНом привода меанизма подачи.На фиг. 1 изображен описываемый захват, Вид сбоку; на фиг. 2 - то же, Вид сверху; на фиг. 3 - то же, вид спереди,Захват, в соответствии с изобретением, состоит из траверсы 1, передвигающейся на роликах 2 Вдоль ста 1 ины 8 с помощью тяГОВОГО органа 4. На траверсе 1 укреплены в подшипниках б две полуоси б, расположенные под утлом друг к другу, вершина которого направлена вниз и вперед в направлении подачи дерева. На полуосях б свободно вращаются втулки 7, на которых жестко укреплены фигурные зажимающие челюсти 8 с хвостовиками 9. Хвостовики 9 шарнирно соединяются с тяговым органом 4 при помощи шарнир 10 ных тяг 10.Работает захват следующим образом.При закладывании обрабатываемого ствла 1 в захват зажимающие челюсти 8 разведены и находятся в крайнем переднем по ложен ии.Если тяговый орган 4 смещается вперед, тосвязанные с ним шарнирные тяги 10 изменяют положение хвостовиков 9 и, следовательно, зажимающие челюсти 8, поворачи.20 ваясь вокруг полуосей б, будут приближаться к стволу 11 дерева.Так как полуоси б расположены под угломдруг к другу, то зажимающие челюсти 8, поворачиваясь относительно полуосей б, будут 25 описывать траектории, пересекающиеся в некоторой плоскости. Следовательно, подъем зажимающих челюстей 8 будет происходить до тех пор, пока они не зажмут лежащий в захвате ствол. При дальнейшем движении З 0 вперед тягового органа 4 траверса 1 и зажа204524 Предмет изобр ния Захват механизма пода ш, .р вьев в деревообрабатывающие сганки, в лючающий тра версу, монтируемую на тяго ом органе привода механизма подачи, и поворотные челюсти, установленные на полуосях, закрепле - ных на траверсе захвата, отличающийся тем, что, с целью упрощения конструкции захва та и повышения надежности удержания обрабатываемого дерева, полуоси челюстей захвата закреплены на траверсе под углом друг к другу, вершина которого направлена вниз и вперед в направлении подачи дерева, а челю сти захвата выполнены с хвостовиками, шарнирно соединяемыми с тяговым органом привода механизма подачи. Г гГ оставнтель В. С. ЗахароТехред Т, П. Курилко авло ктор Заказ 4209/9 Тираж 535ЦНИИПИ Комитета по делам изобретений и открытийМосква, Центр, пр. Серова, д Подписноери Совете Министров СССР4 Типограф Сапунова,тый в челюстях 8 ствол 11 будут перемещаться на роликах 2 вдоль станины 3.С увеличением усилия подачи дальнейший зажим ствола. челюстями 8 происходит автоматически за счет самозатягивания - поворота челюстей относительно полуосей б и, следовательно, усиления прижима их к стволу дерева.После окончания рабочего хода движени тягового органа реверсируется и с помощью шарнирных тяг и хвостовиков 9 челюсти 8 захвата раскрываются, освобождая обработанный ствол, который сбрасывается с механизма подачи любым известным приспособлением. Захват возвращается в исходное положение, в него закладывается очередное дерево и цикл повторяется. 9 М.3 рректоры: О. Б. Тюрина и С. А. Башлыкова

Смотреть

Заявка

1084254

Центральный научно исследовательский, проектно конструкторский институт механизации, энергетики лесной промышленности

Г. Ф. Манухин

МПК / Метки

МПК: A01G 23/00, B27B 29/00

Метки: деревообрабатывающие, деревьев, захват, механизма, подачи, станки

Опубликовано: 01.01.1967
