Фильтр колебаний вб1сших типов

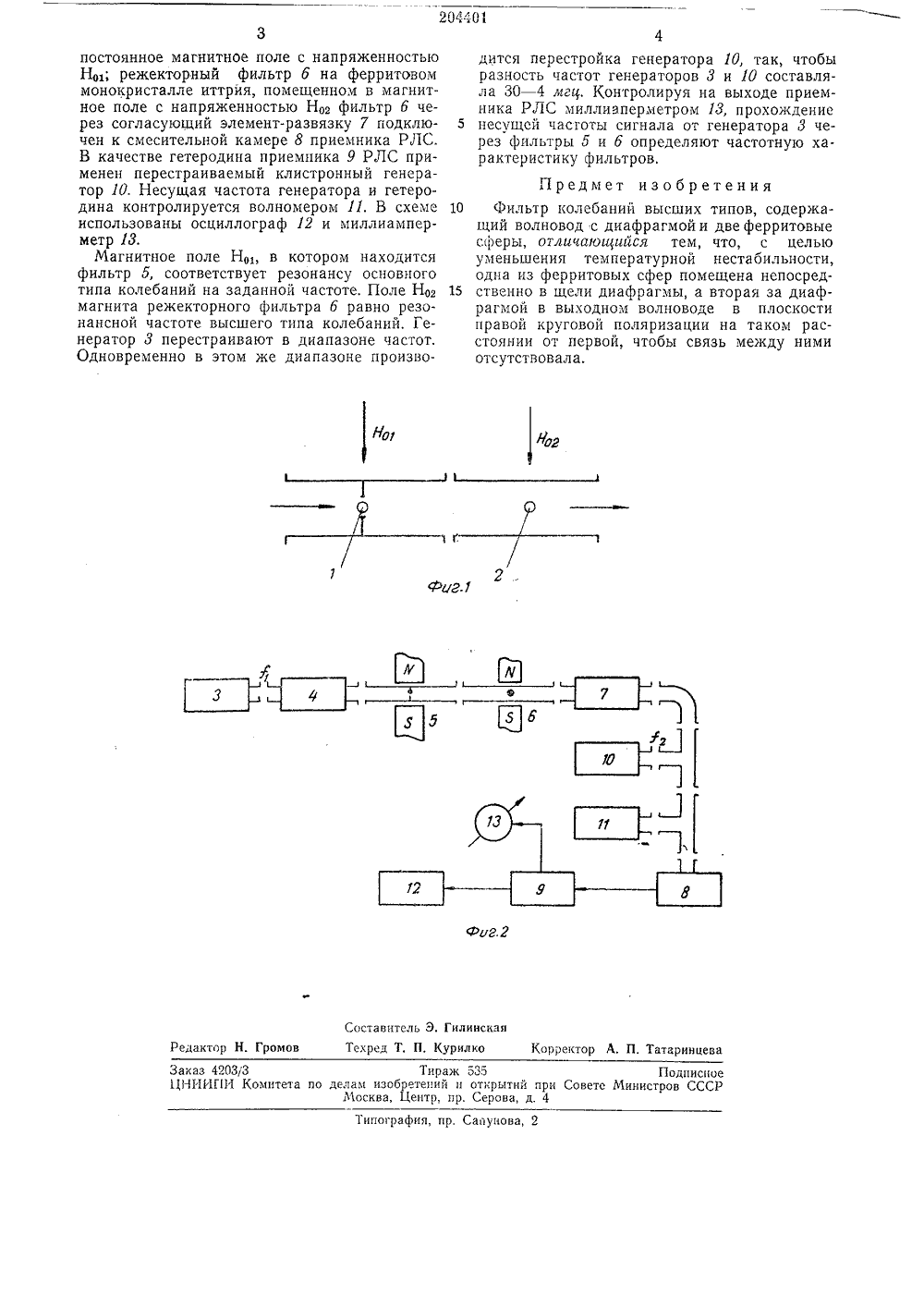

Союз Советскиз Соииалистическкк Республик, с -щгд -сг .торч10 .с;ъФЗависим авт, свидетельства е Заявлено 02.Х 11.1966 ( 1115901/26-9) с присоединением заявк МПК Н 01 рУДК 621,372,85(088.8 итет Комитет оо деламобретений и открыти Опубликовано 20.Х.1967, Бюллетень М Дата опубликования описания 5.1.1968 ори Совете МинноСССР авторыизобретения, Богданов явител ИЛЬТР КОЛЕБАНИИ ВЪСШИХ ТИПОВ 2 Известны фильтры, в которых ,. оление колебаний высших порядков происходит при помощи двух сфер, связанных ум. лью в диафрагме, разделяющей входной и .ыходной волноводы, Недостатками таких, ":.: ов являются нетермостабильность резонансных частот как низших, так и высших типов колебаний, связанная с этим нетермостабильность затухания фильтра на основной частоте и нетермостабильность коэффициента подавления высших типов колебаний.Отличие описываемого фильтра заключается в том, что одна ферритовая сфера размещена непосредственно в щели диафрагмы, а вторая - за диафрагмой в выходном волноводе в плоскости правой круговой поляризации и на таком расстоянии от первой, чтобы связь между ними практически отсутствовала. Это позволяет уменьшить температурную нестабильность фильтра.На фиг. 1 показан описываемый фильтр; на фиг. 2 - схема устройства для подавления колебаний высших типов,Каждая из двух сфер 1 и 2 подмагничивается своим магнитным полем, Поле Нс 1 соответствует резонансной частоте основного типа колебаний, а поле Н,д резонансной частоте высшего типа колебании, который необходимо подавить. Сфера 1 работает в режиме полосового фильтра, а сфера 2 - в режиме ре)кекторного фильтра, который может обеспечить подавление высшего типа колебаний до 30 - 40 Об. Термостабильность фильтра достигается тем, что сфера 1 ориентируется по изотрон ной оси (т. е. исключается нетермостабпльность резонансной частоты основного типа колеоаний), а полоса режекторного фильтра (сферы 2) выбирается порядка 30 - 40 лгц, что обеспечивает постоянную величину коэф фициента подавления высшего типа колебаний в диапазоне температур примерно от - 50 до 50" С, Увеличивая полосу режекторного фильтра, этот температурный диапазон можно расширить. Для исключения практически за метного влияния режекторного фильтра (сферы 2) на ослабление сигнала основного типа колебаний величины подмагничивающих полей Но 1 и Нс 2 должны о 1 личаться друг от друга не менее, чем на 50 - 70 э в трехсантиметро вом диапазоне волн, При перестройке фильтра оба магнита должны перестраиваться одновременно так, чтобы Н,1 - Нс 2=сопз(, что при широкой полосе сферы 2 обеспечить легко.25 Устройство для подавления колебаний высших типов (фиг. 2) содержит: перестраивае.мый клистронный генератор 3 с развязкой 4; фильтр 5, который представляет собой короткозамкпутую волноводную секцию с феррито- ЗО вым монокристаллом иттрия, помещенным в2 О 4401 аког оставитель Э. Гилииская дактор Н. Громов Текред Т. П. Курилко Корректор А. П, Татаринцев Заказ 4203/3 Тираж 535 ПодписноеЦН 11 ИГИ Комитета по дслам изобретений н открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4 Типография, пр, Сапунова,постоянное магнитное поле с напряженностью Нвт; режекторный фильтр б на ферритовом монокристалле иттрия, окрещенно в маитное поле с напряженностью Нфильтр б через согласующий элемент-развязку 7 подключен к смесительной камере 8 приемника РЛС. В качестве гетеродина приемника 9 РЛС применен перестраиваемый клистронный генератор 10. Несущая частота генератора и гетеро- дина контролируется волномером 11. В схеме использованы осциллограф 12 и миллиамперметр 13,Магнитное поле Н, в котором находится фильтр 5, соответствует резонансу основного типа колебаний на заданной частоте. Поле Но 2 магнита режекторного фильтра 6 равно резонансной частоте высшего типа колебаний. Генератор 3 перестраивают в диапазоне частот. Одновременно в этом же диапазоне производится перестройка генератора 10, так, чтобы разность частот генераторов 3 и 10 составляла 30 - 4 лги, Контролируя на выходе приемника РЛС миллиаперметром 13, прохождение 5 несущси частоты сигнала от генератора 3 через фильтры б и б определяют частотную характеристику фильтров. Предмет изобретения 10 Фильтр колебаний высших типов, содержащий волновод с диафрагмой и две ферритовые сферы, отличающийся тем, что, с целью уменьшения температурной нестабильности, одна из ферритовых сфер помещена непосред ственно в щели диафрагмы, а вторая за диафрагмой в выходном волноводе в плоскости правой круговой поляризации на таком расстоянии от первой, чтобы связь между ними отсутствовала.
