Генератор электрических импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

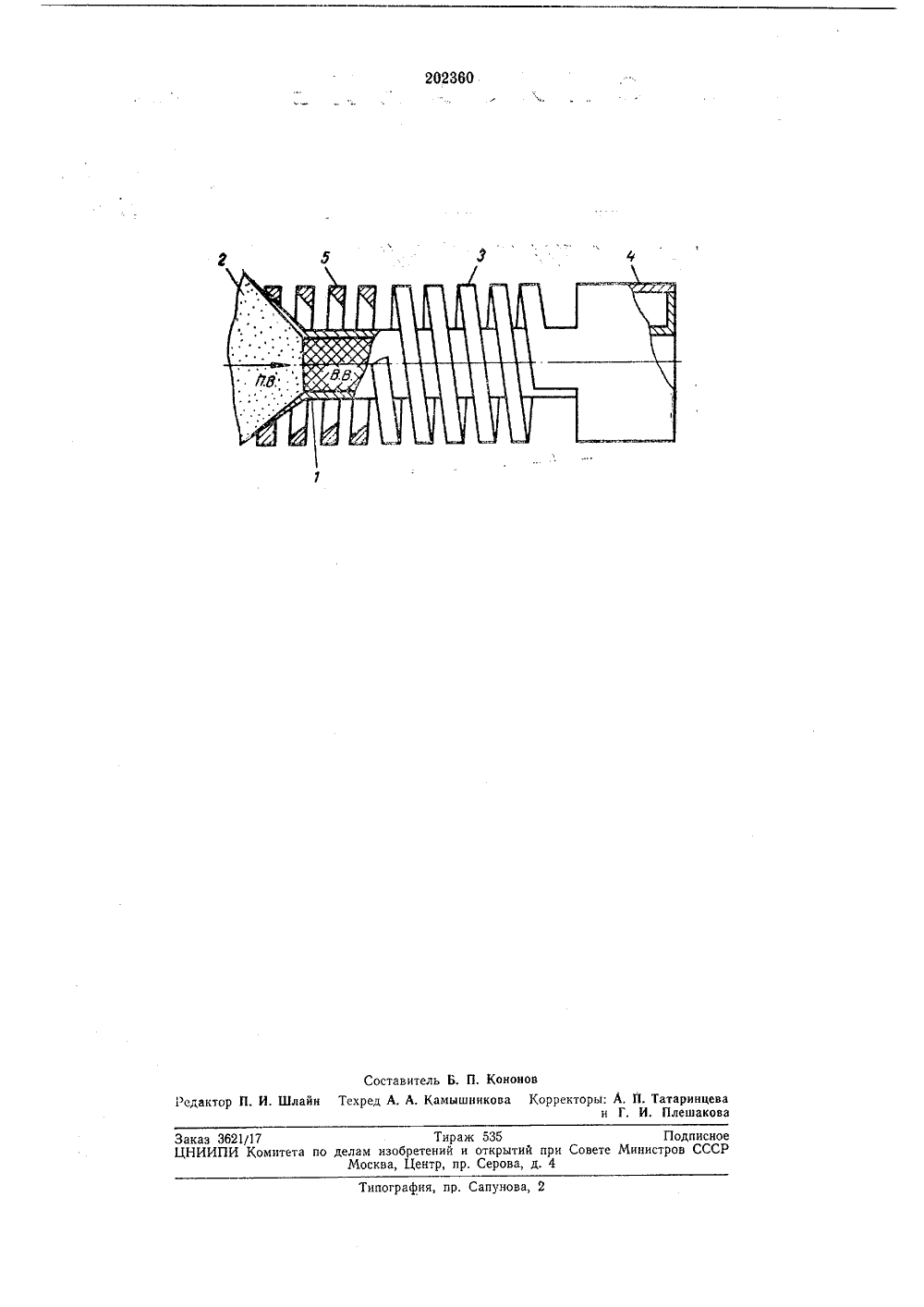

2 О 236 О О Л И С А Н И ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик,отфМ ф ."-6 Зависих вт. свидетельстваКл. 21 д, 3 Заявлено 19,1 Ч.1966 ( 1069901/26-25)с присоединением заявкиПриоритетОпубликовано 14.Х,1967. БюллетеньДата опубликования описания 28.Х 1.1967 МПК Н 05 Комитет по делам обуетеккй н открытий уи Совете УАкккстуов СССРевкин и И. К, Саккеус Заявител НЕРАТОР ЭЛЕКТРИЧЕСКИ УЛЬСОВ Предмет из ретени их импульсов со сжасодержащий полую лненную взрывчатым о расположенную наая на конце перехонный с внутренней тем что с целью потерь и повышения 1 агнитного поля, витбращенной к внутрен- , угол наклона кото- трубы при детонации содервзрыв Известный генератор электрических импульсов со сжатием магнитного поля содержит полую проводящую трубу, заполненную взрывчатым веществом, и коаксиально расположенную спираль, которая на конце переходит в 5 цилиндр, соединенный с внутренней трубой. При детонации взрывчатого вещества внутренняя труба расширяется и замыкается с внешней спиралью. В дальнейшем волна детонации,приводит к перемещению линии соп рикосновения с витками спирали, к уменьшению индуктивности контура, сжатию магнитного поля, что можно использовать для генерации электрических импульсов,Однако вследствие потерь так называемый 15 коэффициент сохранения магнитного потокосцепления оказывается меньше единицы.Предлагаемый генератор электрических импульсов отличается от известных тем, что витки спирали со стороны, обращенной к 20 внутренней трубе, имеют скосы, угол накчона которых равен углу разлета трубы при детонации взрывчатого вещества.Это позволяет повысить эффективность сжатия магнитного поля и уменьшить магнитные 25 потери.На чертеже изображена принципиальная схема устройства.Генератор электрических импульсовжит проводящую трубу 1, заполненную 0 чатым веществом 2, спираль 8, оконечныи цилиндр 4. Витки спирали имеют скос б, угол наклона которых равен у 1 глу разлета трубы.Устройство работает следующим образом, По спирали пропускается ток, который проходит через внутреннюю трубу и создает в зазоре между спиралью и трубой магнитное поле. При детонации взрывчатого вещества внутренняя труба расширяется и соприкасается со спиралью. Скос в сечении витков увеличивает поверхность соприкосновения, что уменьшает магнитные потери и увеличивает эффективность сжатия магнитного поля. Магнитное поле сжимается в полость цилиндра 4. Генератор электрическ тием магнитного поля, проводящую трубу, запо веществом и коаксиальн ружную спиралькотор дит в цилиндр, соедине трубой, отличающийся уменьшения магнитных эффективности сжатия ки спирали со стороны, о ней трубе, имеют скось рых равен углу разлета взрывчатого вещества.Составитель Б. П. Кононов Редактор П. И. Шлайн Техред А. А. Камышникова Корректоры: А. П. Татаринцева и Г. И. Плешакова Заказ 3621/17ЦНИИП КТираж 535 одписноеИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4Типография, пр. Сапунова, 2
СмотретьЗаявка
1069901
К, Паневкин, И. К. Саккеус
МПК / Метки
МПК: H02N 11/00
Метки: генератор, импульсов, электрических
Опубликовано: 01.01.1967
Код ссылки
<a href="https://patents.su/2-202360-generator-ehlektricheskikh-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Генератор электрических импульсов</a>
Генератор тепловых импульсов
Номер патента: 624009
Опубликовано: 15.09.1978
Автор: Шеховцев
МПК: F15C 4/00
Метки: генератор, импульсов, тепловых
...с пониженной теплоемкостью, а внеси ой - иэ материала с пониженнымт ым сопротивлением и с болеев й теплоемкостью.1ц624009 Формула. изобретения Составитель Н. ЛанинРедактор Л. Жаворонкова Техред М, Петко Корректор И. Гоксич 51 52/27 Тираж 918 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5Заказ Филиал ППП Патент, г.ужгород, ул.Проектная, 4 3Генератор работает следующим образом.При подключении источника тепла 10 теплоноситель начинает испаряться и вытеснять инертный газ из среднего участка полости 3. Пусть, например, пары теплоносителя подойдут к термобаллону 5 раньше, чем к термобаллону б, и нагреют его. Инертный газ в термобаллоне 5 также...
Спиральная формирующая линия генератора прямоугольных импульсов напряжения
Номер патента: 712934
Опубликовано: 30.01.1980
Авторы: Конотоп, Лях, Недзельский
МПК: H03K 3/53
Метки: генератора, импульсов, линия, прямоугольных, спиральная, формирующая
...быть заполнена либо жидкимидиэлектриками, либо вкладышами изтвердого диэлектрика.Заполнение секций диэлектриками с определенной величиной диэлектрической проницаемости позволяет изменять емкостьмежду прямым и обратным токопроводамитаким образом, чтобы это изменение емкости компенсировало неравномерность распределения индуктивности спирального проводника по длине. Подбором диэлектриковс различной диэлектрической проницаемостью и осуществляется корректировка формы генерируемого импульса.На фиг. 1 представлена конструкция спиральной формирующей линии, содержащейсекционированную изоляционную цилиндрическую камеру, заполненную жидкимидиэлектриками с различными диэлектрическими проницаемостями; на фиг. 2 - конструкция спиральной формирующей...
Спиральная формирующая линия генератора прямоугольных импульсов напряжения
Номер патента: 712935
Опубликовано: 30.01.1980
Авторы: Конотоп, Лях, Недзельский
МПК: H03K 3/53
Метки: генератора, импульсов, линия, прямоугольных, спиральная, формирующая
...волнового сопротивления линии, Поставленная цель достигается тем, что в спиральной формирующей линии генератора прямоугольных импульсов напряжения с коаксиальным прямым, намотанным спирально, и712935 Составитель М. НазароваТекред А, Камышникова Корректор О. Данишева Редактор Н. Коляда Заказ 1497 Изд. М 139 Тираж 995 Подписное 1-1 ПО Поиск Государственного комитета СССР по делам изобретений и открьпи 11 113035, Москва, Ж, Раушская наб., д. 4/5Типог)афин, пр. Сапунова, 2 обратным токопроводами, изолированными друг от друга, обратный токопровод имеет переменное по длине сечение, причем форма образующей поверхности обратного токопровода соответствует функциональному закону изменения приращения индуктивности прямого спирального токопровода...
Генератор высоковольтных импульсов на индуктивных накопителях энергии
Номер патента: 911689
Опубликовано: 07.03.1982
МПК: H03K 3/53
Метки: высоковольтных, генератор, импульсов, индуктивных, накопителях, энергии
...которого подсоединен к началам индуктивных накопителей 2, выполненных в виде одновитковых соленоидов, и размыкателей 3, представляющих последовательную цепь, посредством токопроводящей шины 4, а концы всех индуктивных накопителей подключены ко второму полюсу источника, нагрузочной цепи, состоящей из разрядника-обострителя 5 и нагрузки б, соединенных последовательно.Конструктивно размыкатель может . быть выполнен в виде взрывающихся проволочек или фольги, в виде плазменного канала, деформируемого зарядом ВВ и др. Устройство работает следующим образом.При включении источника 1 тока по параллельным цепям индуктивных накопителей 2 проходят токи Э 1 создавая магнитные потоки ф,; =Ь Э 1/ где - индуктивность индуктивного йакопителя. В...
Генератор высоковольтных импульсов
Номер патента: 991582
Опубликовано: 23.01.1983
Автор: Пчелинцев
МПК: H03K 3/53
Метки: высоковольтных, генератор, импульсов
...момента его пропо амплитуде перенапряжение на раз- о боя.рядниках генератора. В результате раз. Генератор высоковольтных импульсоврядники срабатывают в широком диапа- работает следующим образом.зоне рабочих напряжений с малым раз- Первым срабатывает разрядник 2 пербросом времени запаздывания. Замена вой ступени. Конденсатор 1 первой стув генеоаторе соединительных шин пере пени, предварительно заряженный от ис.дающими линиями, не вносящими:искаже- тоцника 5 постоянного напряжения чений в форму импульса, приводят к умень рез зарядные сопротивления 4, начинашению эквивалентной индуктивности ге- ет разряжаться на первый отрезок пе991582 Формула изобретения редающей линии,Ь, подсоединенный к первой ступени. В результате по отрезку передающей...
