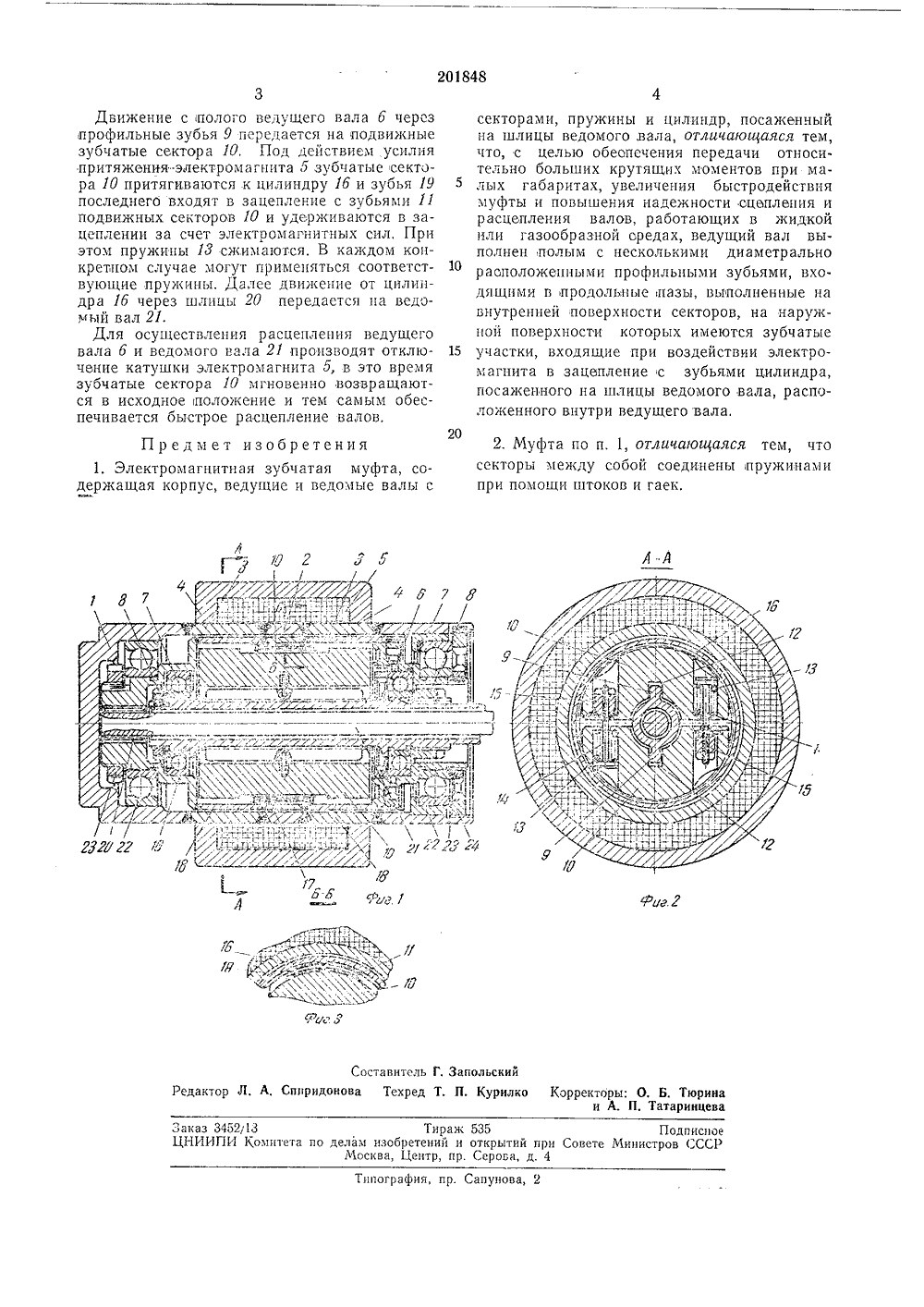

Сова Советских Социалистических РеспубликЗависимое от авт. свидетельства Кл. 47 с, 1 044084/2 Заявлено 15.Х 11,1965с присоединением зая ки Ъв МПК Г 06 с 1 ПриоритетОпубликовано 08.1 ХДата опубликовани Комитет по делам вобретений и открыти при Совете й 1 инистрав СССР. Масленок, О. В. Серегин, В. П, Николаев и Л. И. Ген Ижорский завод им. А, А. Ждановавитель ЛЕКТРОМАГНИТНАЯ ЗУБЧАТАЯ МУФТА и г Известна электромагнитная зубчатая муфта, состоящая из корпуса, имеющего магнитопроводящий и немагнитопроводящие вставки, электромагниты с катушкой возбуждения, внутри которой размещена ведущая и ведомая полумуфты (сектора) с торцовыми зубьями, одна из которых подпружинена и с помощью цилиндра имеет возможность осуществлять передвижение вдоль оси по шлицам ведомого вала, Однако такая муфта имеет значительные габариты и большое количество подвижных деталей, что вызывает резкое снижение надежности их работы.Отличительными особенностями описываемой муфты являются следующие: ведущий вал выполнен полым с,несколькими диаметрально расположенными профильными зубьяхи, входящими В продольные пазы, имеющиеся на внутренней .поверхности секторов, на наружной поверхности которых выполнены зубчатые участки, входящие под действием электромагнита в зацепление с зубьями цилиндра, посаженного на шлицы ведомого вала, расположенного внутри ведущего вала.Кроме того, секторы между собой соединены пружинами при помощи штоков и гаек.Такое выполнение обеспечивает передачу относительно больших крутящих моментов при малых габаритах муфты, увеличивает быстродействие и надежность сцепления и расцепления валов, работающих в жидкои ил азообразной среде.На фиг, 1 представлена общая схема описываемой муфты; на фиг. 2 - разрез по А - А; на фиг. 3 - разрез по Б - Б.Муфта состоит из прочноплотного сварногокорпуса 1, с немагнитопроводящей вставкой 2 и двумя матнитопроводящими,вставками 3 под полюсами 4 электромагнита 6, ведущего 10 полого вала 6, вращающегося внутри электромагнита в подшипниках 7, закрепленных гайками 8. На наружной поверхности вала 6 имеются два диаметрально размещенных профильных зуба 9, служащих для передачи кру тящего момента на два сектора 10, имеющихна наружных поверхностях участки с зубьями 11, а на внутренних поверхностях про.дольные пазы 12, в которые входят профиль.ные зубья 9 ведущего вала 6.20 Оба сектора 10 соединены между собой,прнпомощи пружин 18, штоков 14 и гаек 15. На внутренней поверхности цилиндра 16, который выполнен сварным из немагнитопроводящей вставки 17 и двух магнитопроводящих вста вок 18, нарезаны зубья 19 с профилем, аналогичным профилю зубьев 19 на секторах 10.Цилиндр соединен при помощи шлпцев 20 с ведомым валом 21 и имеет возможность вращаться в подшипниках 22, закрепленных при 30 помощи гаек 23 и 24.Заказ 345213 Тираж 535Ц 1-1 ИИЛИ Комитета по делам изобретений и открытий при СМосква, Центр, пр. Ссрог,а, д. 4 Подписное те Министров СССРТипография, пр. Сапуно Движение с полого ведущего вала б через профильные зубь 9 редаеся на подвижные зубчатые сектора 10. Под действием усилия притяжения-электромагнита 5 зубчатые сектора 10 притягиваются к цилиндру 1 б и зубья 19 последнего входят в зацепление с зубьями 11 подвижных секторов 10 и удерживаются в зацеплении за счет электромагнитных сил, При этом пружины 13 сжимаются. В каждом конкретном случае могут применяться соответствующие пружины. Далее движение от цилиндра 1 б через шлицы 20 передается на ведомый вал 21.Для осуществления расцепления ведущего вала б и ведомого вала 21 производят отключение катушки электромагнита 5, в это время зубчатые сектора 10 мгновенно возвращаются в исходное положение и тем самым обеспечивается быстрое расцепление валов. П р ед м ет изобретения1. Электромагнитная зубчатая муфта, содержащая корпус, ведущие и ведомые валы с секторами, пружины и цилиндр, посаженчый на шлицы ведомого, вала, отличающаяся тем, что, с целью обеопечения передачи относительно больших крутящих моментов при малых габаритах, увеличения быстродействия муфты и повышения надежности сцепления и расцепления валов, работающих в жидкой нли газообразной средах, ведущий вал выполнен полым с несколькими диаметрально расположенными профильными зубьями, входящими в продольные пазы, выполненные на ьнутреппей поверхности секторов, на наружной поверхности которых имеются зубчатые 15 участки, входящие при воздействии электромагнита в зацепление с зубьями цилиндра, посаженного на шлицы ведомого вала, расположенного внутри ведущего вала. 202, Муфта по п. 1, отличающаяся тем, чтосекторы между собой соединены пружинамипри помощи штоков и гаек.
СмотретьЗаявка
1044084
Б. А. Масленок, О. В. Серегин, В. П. Николаев, Л. И. Генкин Ижорский заводА. А. Жданова
МПК / Метки
МПК: F16D 27/09
Метки: зубчатая, муфта, электромагнитная
Опубликовано: 01.01.1967
