Индикатор перепада давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

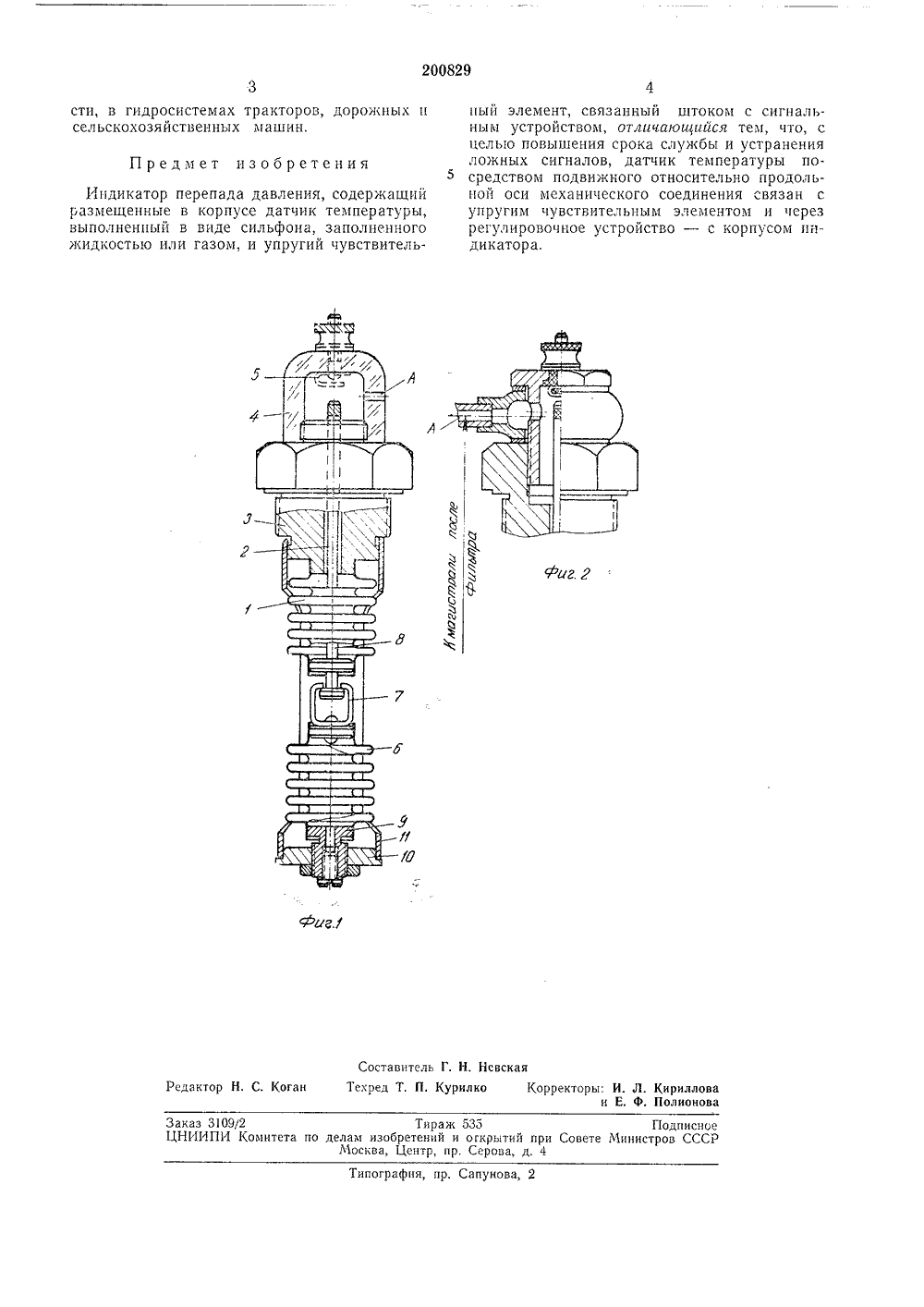

Союз Сосетскиз Социалистических РеспубликЗависимое от авт. свидетельстваКл, 421 с, 9/02 Заявлено 08 1 Ч.1966 ( 1071029/26-10)с присоединением заявкиПриоритетОпубликовано 15.Ч 111.1967. Бюллетень17Дата опубликования описания 2,Х,1967 МПК б 011УДК 629,1,056.39(088.8) Комитет ао делам изобретений и открытий ври Совете Иинистрсв СССРАвторизобретения В. И. Барышев лябинский филиал Государственного союзного н исследовательского тракторного института аявител НДИКАТОР ПЕРЕПАДА ДАВЛЕНИ Известные индикаторы перепада давлении имеют небольшой срок службы, определяемый степенью загрязнения фильтра.Предлагаемый индикатор отличается от известных тем, что в нем датчик температуры, жестко закрепленный одним концом с корпусом индикатора, другим концом подвижно связан с упругим чувствительным элементом, что позволяет повысить срок его службы и устранить появление ложных сигналов,На фиг. 1 показан индикатор перепада давления для фильтров сливной магистрали открытых гидросисгем; на фиг. 2 - индикатор для сливных фильтров закрытых гидросистем и фильтров магистралей нагнетания,Индикатор ввертывается в предфильтровую магистраль и в первом случае (фиг, 1) связан каналом А с атмосферой, а во втором случае (фиг. 2) - с магистралью после фильтра. Под действием перепада давления происходит сжатие упругого элемента 1 (сильфона), что вызывает перемещение штока 2. По величине выхода штока из корпуса 3 можно при прозрачном колпачке 4 визуально контролировать перепад давления на фильтре, а следовательно, и его загрязненность.Возрастание перепада давления на фильт ре до определенной величины можно контролировать и с помощью звукового или световаго сигнала, если клемма 5 и шток 2 являются контактами в электроцепи. Учитывая,что изменение перепада давления на фильтре вызывается ие только загрязнением фильт 5 ра, ио и изменением вязкости рабочей жидкости, зависящей от ее температуры, необходимо устранить возможность ложного сигнала. С этой целью в индикаторе устанавливается термодатчик 6 силового действия, ТерО модатчик представляет собой сильфон, наполненный, например, эфиром, спиртом, парафином или другим веществом с приемлемымкоэффициентом теплового расширения. Принизких температурах рабочей жидкости, ког 5 да значительный перепад давления на фильтре связан с повышением ее вязкости, термодатчик через скобу 7 и грибок 8 удерживает от сжатия сильфон 1, а следовательно, ишток от перемещения,О Второй конец термодатчика с помощьюхвостовика 9, шайбы 10 и упорной трубки 11жестко связан с корпусом индикатора.При полностью прогретой гидросистеме термодатчик освобождает сильфон 1. В этом5 случае срабатывание индпкатора перепададавления будет определяться только перепадом давления, создаваемого фильтром,Описанный индикатор перепада давления предназначается для использования вО гидросистемах различных машин и, в частно200829 Предмет изобретения Составитель Г. Н. Невска Редактор Н. С. Коган Текред Т. П. Курилко Корректоры: И. Л, Кириллова и Е. Ф. ПолионоваЗаказ 3109/2ЦНИИПИ Коми Подписноеете Министров СССР Тираж 535 а по делам изобретений и огкрытий п Москва, Центр, пр. Серова, д.ипография, пр. Сапунова сти, в гидросистемах тракторов, дорожных исельскохозяйственных машин,Индикатор перепада давления, содержащий размещенные в корпусе датчик температуры, выполненный в виде сильфона, заполненного жидкостью или газом, и упругий чувствительпый элемент, связанный штоком с сигнальным устройством, отличающийся тем, что, с целью повышения срока службы и устранения ложных сигналов, датчик температуры посредством подвижного относительно продольной оси механического соединения связан с упругим чувствительным элементом и через регулировочное устройство - с корпусом индикатора,
СмотретьЗаявка
1071029
Чел бинский филиал Государственного союзного научно исследовательского тракторного института, В. И. Барышев
МПК / Метки
МПК: G01L 13/02, G01L 19/08
Метки: давления, индикатор, перепада
Опубликовано: 01.01.1967
