Способ извлечения твердосплавных зубков из отработанных шарошечных долот
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 2003770
Авторы: Барышникова, Выползов, Гогель, Зельтенрейх, Исаченко, Мухамедиев, Рысева, Сердюк, Шмидт
Текст

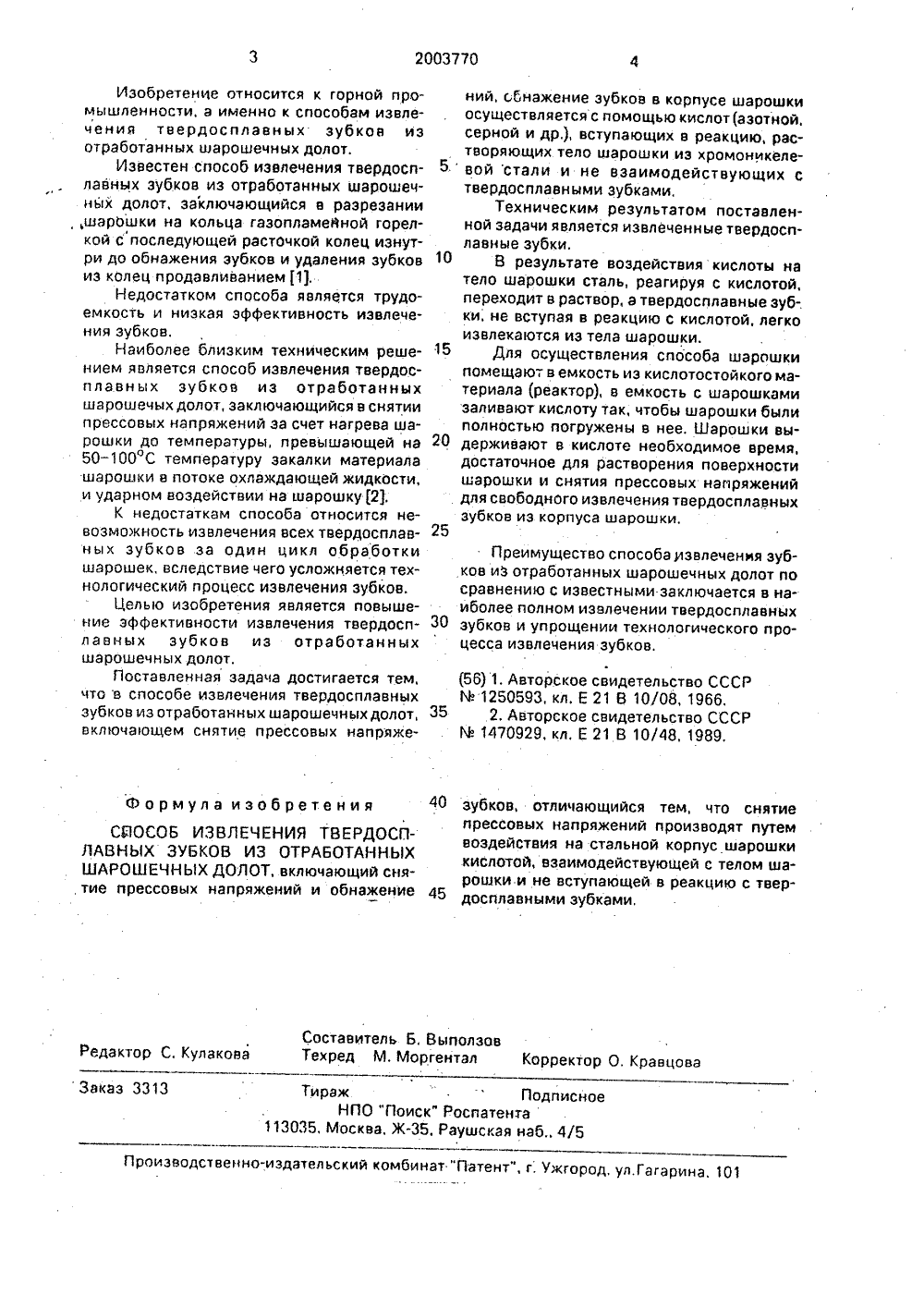

(БЦ ЕЫВ 19 16 ОБРЕТЕ ОНИ АНИ Комитет Российской федерации по патентам н товарным знакам(75) 8 ыползов Б.МГогель И.Б; Исаченко О.ССердюк И.ИМухамедиев Ю.К; Зепьтенрейх АК-ВРцсева ЕМшмидт Л.ГБарышникова Т.Е (73) Сердюк Иван Иванович(64) СПОСОБ ИЗВЛЕЧЕНИЯ ТВЕРДОСЙЛАВНЫХ ЗУБКОВ ИЗ ОТРАБОТАННЫХ ШАРО ШЕЧНЫХ ДОЛОТ 2(67) Использование: горная промцшленность, а именно способы извлечения твердосплавных зубков из отработанных шарошечных долот. Сущность: в способе извлечения твердосплавных зубков из отработанных шарошечнцх долот снятие прессовых напряжений производят путем воздействия на стальной корпус шарошки взаимодействующей с телом шарошки и не вступакхцей в реакцию с твердосплавнцми зубками кислотойПроизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101 Изобретение относится к горной промышленности. а именно к способам извлечения твердосплавных зубков из отработанных шарошечных долот.Известен способ извлечения твердосплавных зубков из отработанных шарошечных долот, заключающийся в разрезании ,шарошки на кольца газопламейной горелкой с последующей расточкой колец изнутри до обнажения зубков и удаления зубков иэ колец продавливанием 1.Недостатком способа является трудоемкость и низкая эффективность извлечения зубков,Наиболее близким техническим решением является способ извлечения твердосплавных зубков из отработанных шарошечых долот, заключающийся в снятии прессовых напряжений за счет нагрева шарошки до температуры, превышающей на 50-100 С температуру закалки материала шарашки в потоке охлаждающей жидкости, и ударном воздействии на шарошку 2).К недостаткам способа относится невозможность извлечения всех твердосплавных зубков за один цикл обработки шарошек, вследствие чего усложняется технологический процесс извлечения зубков,Целью изобретения является повышение эффективности извлечения твердосплавных зубков из отработанных шарошечных долот.Поставленная задача достигается тем, что в способе извлечения твердосплавных зубков иэ отработанных шарошечных долот, включающем снятие прессовых напряжеФормула изобретенияСРОСОБ ИЗВЛЕЧЕНИЯ ТВЕРДОСПЛАВНЫХ ЗУБКОВ ИЗ ОТРАБОТАННЫХ ШАРОШЕЧНЫХ ДОЛОТ, включающий снятие прессовых напряжений и обнажение ний, обнажение зубков в корпусе шарошкиосуществляется с помощью кислот(азотной,серной и др,), вступающих в реакцию, растворяющих тело шарашки иэ хромоникеле 5вой стали и не взаимодействующих ствердосплавными зубками.Техническим результатом поставленной задачи является извлеченные твердосплавные зубки.В результате воздействия кислоты натело шарошки сталь, реагируя с кислотой,переходит в раствор, а твердосплавные зуб-.ки, не вступая в реакцию с кислотой, легкоизвлекаются иэ тела шарошки.15 Для осуществления способа шарошкипомещают в емкость иэ кислотостойкого материала (реактор), в емкость с шарошкамизаливают кислоту так, чтобы шарошки былиполностью погружены в нее. Шарашки вы 20 держивают в кислоте необходимое время,достаточное для растворения поверхностишарошки и снятия прессовых напряженийдля свободного извлечения твердосплавныхзубков из корпуса шарошки,25 Преимущество способа извлечения зубков из отработанных шарошечных долот по сравнению с известными заключается в наиболее полном извлечении твердосплавных 30 зубков и упрощении технологического процесса извлечения зубков.(56) 1. Авторское свидетельство СССР М 1250593, кл, Е 21 В 10/08, 1966.35 2, Авторское свидетельство СССР М 1470929, кл. Е 21 В 10/48, 1989,40 зубков, отличающийся тем, что снятиепрессовых напряжений производят путем воздействия на стальной корпус шарошки кислотой, взаимодействующей с телом шарошки и не вступающей в реакцию с твердосплавными зубками.
СмотретьЗаявка
05061479, 04.09.1992
Выползов Б. М; Гогель И. Б.; Исаченко О. С; Сердюк И. И Мухамедиев Ю. К; Зепьтенрейх А. К. Рысева ЕМ.; Шмидт Л. Г; Барышникова ТЈ
Выползов Борис Матвеевич, Гогель Иван Богданович, Исаченко Олег Степанович, Сердюк Иван Иванович, Мухамедиев Юрий Касымович, Зельтенрейх Артур Курт-Вальтерович, Рысева Евгения Михайловна, Шмидт Лео Генрихович, Барышникова Татьяна Евгеньевна
МПК / Метки
МПК: E21B 10/16
Метки: долот, зубков, извлечения, отработанных, твердосплавных, шарошечных
Опубликовано: 30.11.1993
Код ссылки
<a href="https://patents.su/2-2003770-sposob-izvlecheniya-tverdosplavnykh-zubkov-iz-otrabotannykh-sharoshechnykh-dolot.html" target="_blank" rel="follow" title="База патентов СССР">Способ извлечения твердосплавных зубков из отработанных шарошечных долот</a>
