Устройство для формирования функций

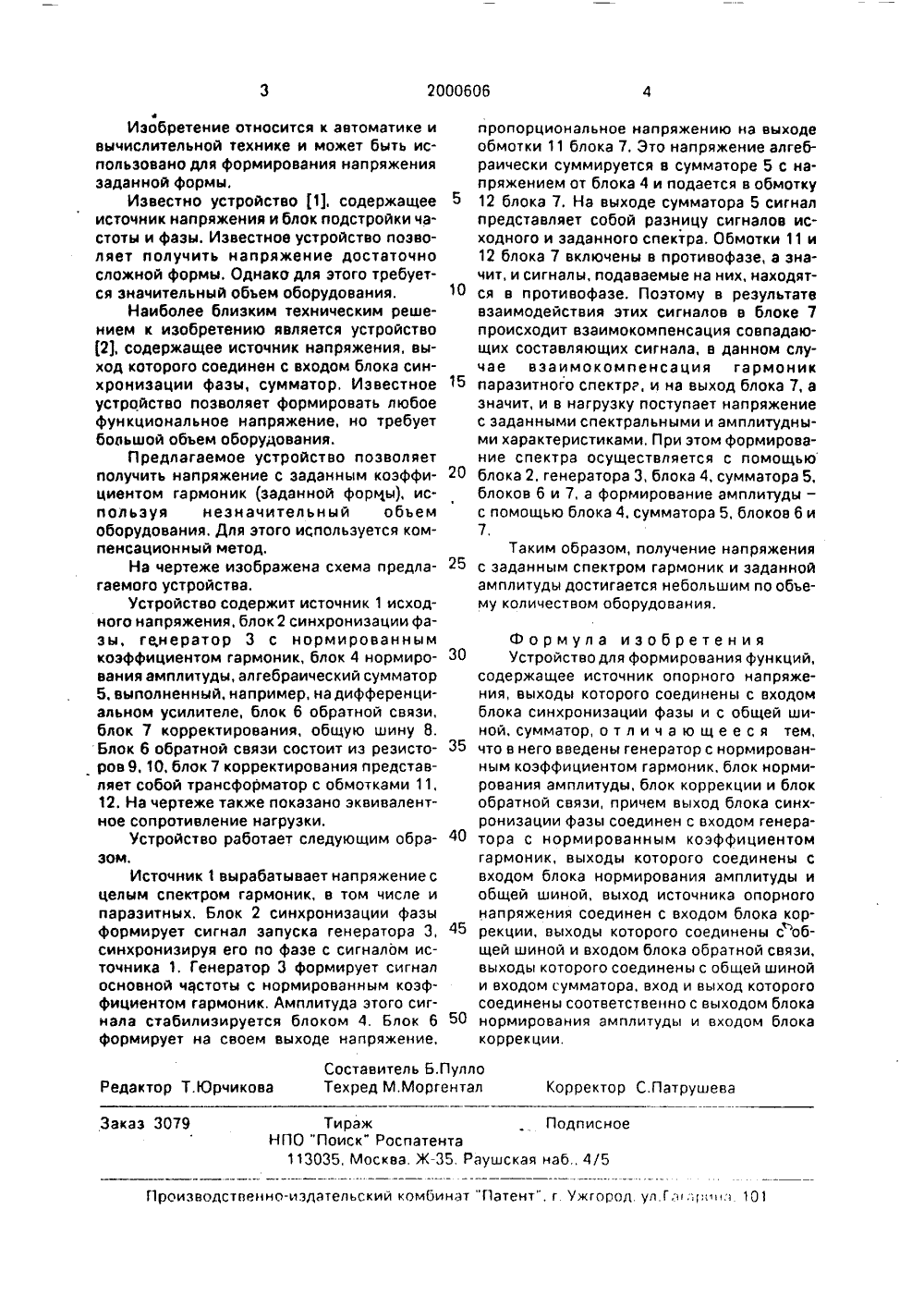

(з 1)5 б 06 6 7/26 Комитет Российской Федерации по патентам и товарным знакам ОПИСАНИЕ ИЗОБРЕТЕНИЯ, -,,",ф,",К ПАТЕНТУ О(56) Авторское свидетельство СССРМ 376776, кл, 6 06 6 7/26, 1971,Авторское свидетельство СССРЛВ 335698, кл, 6 06 6 7/26, 1970,(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯФУНКЦИЙ(57) Изобретение относится к автоматике ивычислительной технике и может быть использовано для формирования напряжения заданной формы. Изобретение позволяет получить напряжение с заданным коэффициентом гармоник, используя незначительный обьем оборудования на основе компенсационного метода. Устройство содержит источник 1 опорного напряжения, блок 2 синхронизации фазы, генератор 3 с нормированным коэффициентом гармоник, блок 4 нормирования амплитуды, сумматор 5, блок 6 обратной связи, блок 7 корректирования, 1 ил,2000606 5 10 15 20 25 30 35 40 45 50 Составитель Б.Пулло Техред М.Моргентал Редактор Т.Юрчикова Тираж ПодписноеНПО "Поиск" Роспатента 113035, Москва, Ж. Раушская наб 4/5 Заказ 3079 Изобретение относится к автоматике и вычислительной технике и может быть использовано для формирования напряжения заданной формы.Известно устройство Я содержащее источник напряжения и блок подстройки частоты и фазы. Известное устройство позволяет получить напряжение достаточно сложной формы, Однако для этого требуется значительный обьем оборудования.Наиболее близким техническим решением к изобретению является устройство 2, содержащее источник напряжения, выход которого соединен с входом блока синхронизации фазы, сумматор, Известное устройство позволяет формировать любое функциональное напряжение, но требует большой объем оборудования.Предлагаемое устройство позволяет получить напряжение с заданным коэффициентом гармоник (заданной форьы), используя незначительный обьем оборудования. Для этого используется компенсационный метод.На чертеже изображена схема предлагаемого устройства,Устройство содержит источник 1 исходного напряжения, блок 2 синхронизации фазы, генератор 3 с нормированным коэффициентом гармоник, блок 4 нормирования амплитуды, алгебраический сумматор 5, выполненный, например, надифференциальном усилителе, блок 6 обратной связи, блок 7 корректирования, общую шину 8. Блок 6 обратной связи состоит из резисторов 9, 1 О, блок 7 корректирования представляет собой трансформатор с обмотками 11, 12. На чертеже также показано эквивалентное сопротивление нагрузки.Устройство работает следующим образом,Источник 1 вырабатывает напряжение с целым спектром гармоник, в том числе и паразитных. Блок 2 синхронизации фазы формирует сигнал запуска генератора 3, синхронизируя его по фазе с сигналом источника 1. Генератор 3 формирует сигнал основной частоты с нормированным коэффициентом гармоник, Амплитуда этого сигнала стабилизируется блоком 4, Блок 6 формирует на своем выходе напряжение. Г 1 роизводственно-издательский комбинат пропорциональное напряжению на выходе обмотки 11 блока 7. Это напряжение алгебраически суммируется в сумматоре 5 с напряжением от блока 4 и подается в обмотку 12 блока 7. На выходе сумматора 5 сигнал представляет собой разницу сигналов исходного и заданного спектра. Обмотки 11 и 12 блока 7 включены в противофазе, а значит, и сигналы, подаваемые на них, находятся в противофазе, Поэтому в результате взаимодействия этих сигналов в блоке 7 происходит взаимокомпенсация совпадающих составляющих сигнала, в данном случае взаимокомпенсация гармоник параэитного спектрг, и на выход блока 7, а значит, и в нагрузку поступает напряжение с заданными спектральными и амплитудными характеристиками, При этом формирование спектра осуществляется с помощью блока 2, генератора 3, блока 4, сумматора 5, блоков 6 и 7, а формирование амплитуды - с помощью блока 4, сумматора 5, блоков 6 и 7,Таким образом, получение напряжения с заданным спектром гармоник и заданной амплитуды достигается небольшим по объему количеством оборудования. Формула изобретения Устройство для формирования функций, содержащее источник опорного напряжения, выходы которого соединены с входом блока синхронизации фазы и с общей шиной,сумматор, отлича ющееся тем, что в него введены генератор с нормированным коэффициентом гармоник, блок нормирования амплитуды, блок коррекции и блок обратной связи, причем выход блока синхронизации фазы соединен с входом генератора с нормированным коэффициентом гармоник, выходы которого соединены с входом блока нормирования амплитуды и общей шиной, выход источника опорного напряжения соединен с входом блока коррекции, выходы которого соединены с общей шиной и входом блока обратной связи, выходы которого соединены с общей шиной и входом сумматора, вход и выход которого соединены соответственно с выходом блока нормирования амплитуды и входом блока коррекции,Корректор С,Патрушева Г 1 атент, г Ужгород. ул Г;лГ,д. 101
