Аппарат для получения дистиллированной или апирогенной воды

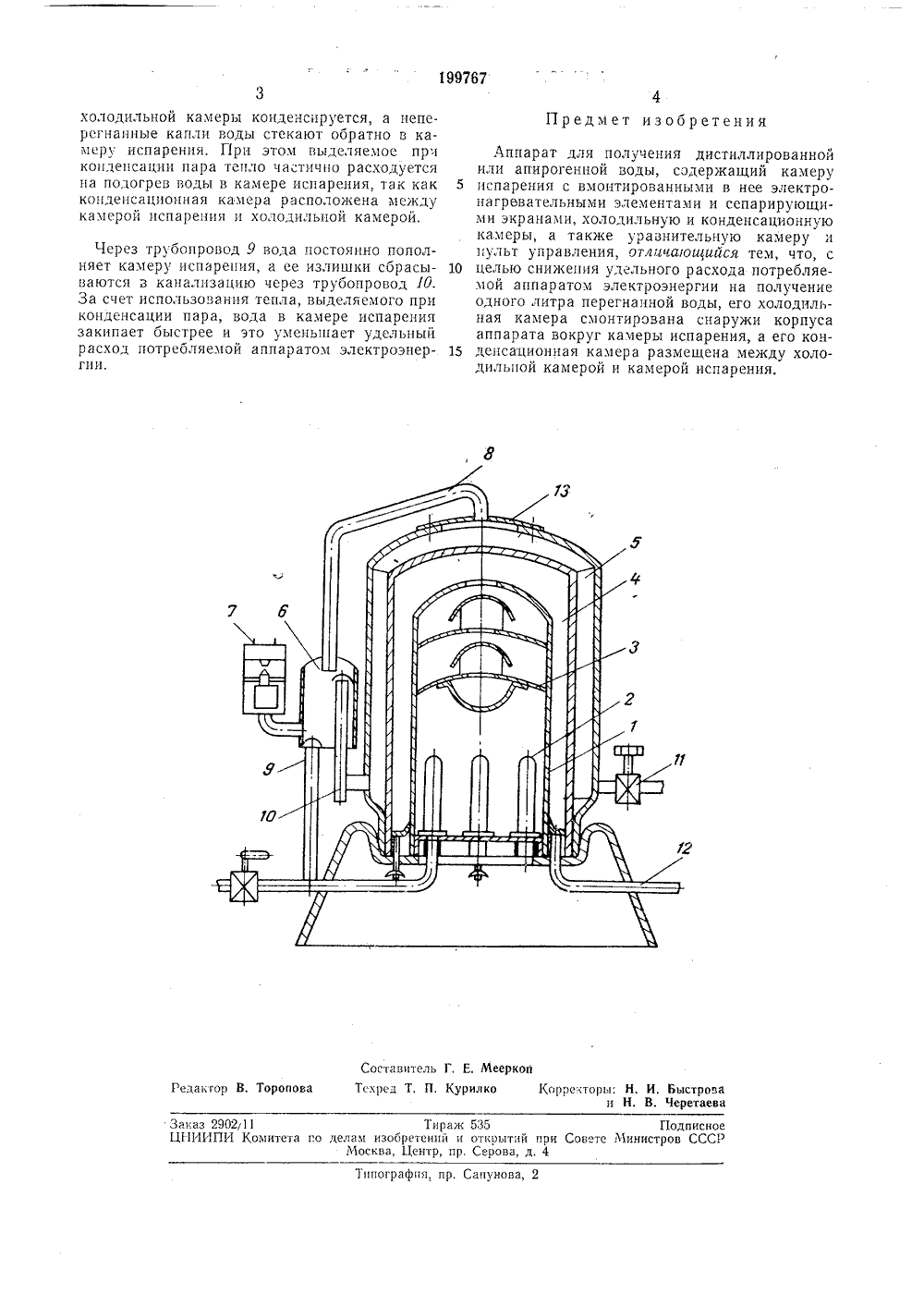

0 П И С А Н И Е 199767ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республикюритетубликовано 13.Ч 11.1967. Бюллетеньта опубликования описания 8.1 Х.19 б 7 Комитет по делам зобретений и открытий при Совете Министров СССРАвторизобретен оверенов витель АППАРАТ ДЛЯ ПОЛУЧЕНИЯ ДИСТИЛЛИРОВАН ИЛИ АПИРОГЕННОЙ ВОДЫ Известны аппараты для получения дистиллированной или апирогенцой воды, содержащие камеру испарения с вмонтированными в цее электронагревательными элементами и сепарирующими экранами, холодильную и кон денсационную камеру, а также уравнительное устройство с поплавковой системой контроля уровня воды и пульт управления,Предлагаемый аппарат позволяет снизить удельный расход потребляемой аппаратом 10 электроэнергии на получение одного литра перегнанной воды.Достигается это тем, что холодильная камера смонтирована снаружи корпуса аппарата вокруг его камеры испарения, а между ними 15 размещена конденсационная камера.На чертеже схематично изображен предлагаемый аппарат.Аппарат для получения дистиллированной или апирогенной воды содержит камеру испа реция 1 с вмонтированными в нее электронагревательными элементами 2 и сепарирующими экранами 8, конденсационную камеру 4 и наружную холодильную камеру 5. Сбоку аппарата смонтирован уравнитель б с поплавковой 25 камерой 7, предназначенной для отключения электронагревательных элементов при понижении уровня воды в камере испарения ниже допустимого. Уравнитель трубопроводами 8 и 9 соединен с верхней частью холодильной ка меры 5 и с нижней частью камеры испарения 1, а трубопровод 10 является переливным. Вен тиль 11 предназначен для подвода воды в холодильную камеру, а перегнанная вода из конденсационной камеры вытекает по трубке 12. Для очистки холодильной камеры от накипи в се верхней части имеется лаз, укупореваемый герметичной крышкой 13.Аппарат также имеет пульт управления, который ца чертеже условно не показан.Аппарат работает следующим образом. Прц открытии вентиля 11 вода поступает в холодильную камеру, заполняет ее, а затем по трубопроводу 8 поступает в уравнитель б и по трубопроводу 9 направляется в камеру испарения 1. Когда вода заполнит камеру испарения до определенного уровня, поплавок в камере 7 всплывает, замыкает контакты смонтированного цад ним микровыключателя и подключает электронагревательные элемецты 2 к цепи питания электрическим током. По мере кипения воды в камере испарения образуюц 1 ийся пар устремляется вверх и, проходя сквозь сспарирующие экраны 3, подвергается сепарации для отделения от пего капель цеперегцацной воды, Очищенный пар поступает в кондецсациоцную камеру 4 и при соприкосновении со стенками199767 Предмет изобретения Составитель Г, Е, Мееркоп едакгор В. Торопова Тскрсд Т, П. Курилко Корректоры: Н. И. Быстрова и Н. В. ЧеретаеваЗаказ 2902111 Тираж 535 ПодписноеЦ 1-1 ИИПИ Комитета го делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 пунова,ппографпя, п холодильной камеры конденсируется, а неперегнанные капли воды стекают обратно в камеру испарения. При этом выделяемое при конденсации пара тепло частично расходуется на подогрев воды в камере испарения, так как конденсационная камера расположена между камерой испарения н холодильной камерой,Через трубопровод 9 вода постоянно пополняет камеру испарения, а ее излишки сбрасываются з канализацию через трубопровод 10. За счет использования тепла, выделяемого при конденсации пара, вода в камере испарения закипает быстрее и это уменьшает удельный расход потребляемой аппаратом электроэнергии. Аппарат для получения дистиллированнойили апирогенной воды, содержащий камеру 5 испарения с вмонтированными в нее электронагрввательными элементами и сепарирующими экранами, холодильную и конденсационную камеры, а также уравнительную камеру и пульт управления, отличающийся тем, что, с 10 целью снижения удельного расхода потребляемой аппаратом электроэнергии на получение одного литра перегнанной воды, его холодильная камера смонтирована снаружи корпуса аппарата вокруг камеры испарения, а его кон денсационная камера размещена между холодильной камерой и камерой испарения.
