Генератор импульсов

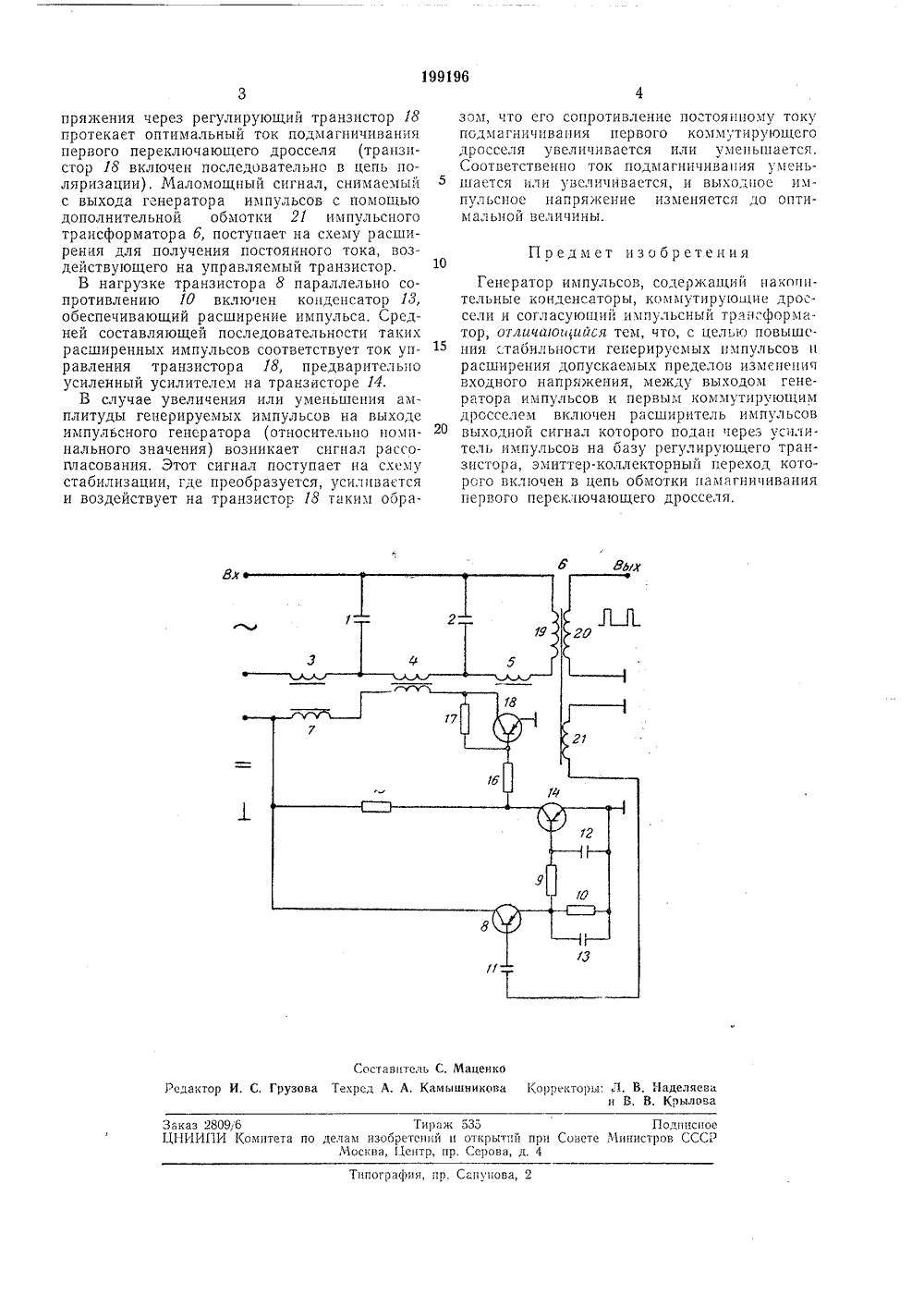

В%96 Сааз Советакие Сациалиатнчеакиа Республикльства К т авт. свидет ависимо л. 21 а, 36/О 05586 26 явлено 07,Х,1966 ( с присоед нием заяв Приорите ПК Кааитет аа делам ааОратений и открытий ари Сааате Миинатрае СССР. Вюллетеньания ЗОЛ 1 П,196 ата опубликования о НЕРАТО ЬСО ИМ На чертежера импульсов.Генератор ссаторы 1 и 2,рующие дроссство на импулвзываощий дСтабилизатофункцоалы одержит заряднь ели 4 иьсном т россель р сост ные конден 3, коммутищее устройре б и разнакопитель й дроссельб, согласую ансформато ит из трех основных расширителя импульИзвестны генераторы импульсов, содержащие накопительные конденсаторы, коммутирующие дроссели и согласующий каскад на импульсном трансформаторе. Выходные параметры в них (амплитуда) стабилизируются с помощью средств, поддерживаощих постоянньй ток поляризации первого коммутирующего дросселя.Предложенный генератор отличается от известных тем, что в нем между выходом генератора импульсов и первым коммутирующим дросселем включен расширитель импульсов, выходной сигнал которого подан через усилитель импульсов на базу регулирующего транзистора. Эмиттер-коллекторный переход транзистора подключен в цепь обмотки намагничивания первого переключающего дросселя.Это позволяет повысить стабильность генерируемых импульсов и расширить допускаемые пределы изменения входного напряженияня,представлена схема генератосов на высокочастотном транзисторе 8, сопротивлениях 9 и 10 и конденсаторах 11, 12и 13, усилителя на маломощном низкочастотном транзисторе 14 и сопротивлениях 15, 1 б5 и 17, регулирующего низкочастотного транзистора 18.Генератор импульсов работает следующимобразом,Через зарядный дроссель 3 прн подачеО входного напряжения сиусодально нлнпрямоугольной формы происходит резонансный заряд накопительного конденсатора 1,Дроссель 4, выполненный на сердечнике с узкой прямоугольной петлей гистерезнса, нахо 5 днтся в ненасыщенном состоянии и его сопротв,ение персаенному току Велико.Прн максимальном заряде конденсатора 1,дроссель 4 переходит в насыщенное состояние, его сопротивление резко умельшается, нО конденсатор 1 разряжается на второй накопитсльны конденсатор 2. В ато: случае т разряда конденсатора 1 т заряда.Если заряд ко;денсатора 2 максимальный,дроссель б находится в насыще: ном состоя 5 нии, и конденсатор 2 разряжается на первнчнуо обмотку 19 трансформатора б. Со вторичной обмотки 20 повышенное до требуемойвеличины выходное импульсное напряжениепоступает в нарузку.ЗО При номинальной амплитуде выходного на. С, Грузова Совете Ми п Заказ 2809,6 Тираж 535ЦНИИПИ Комитета по делам изооретсннй н открытийМосква, Центр, пр. Серова, д. Подписное ов СССР Типографии, пр. Сапунов пряжения через регулирующий транзистор 18 протекает оптимальный ток подмагничивания первого переключающего дросселя (транзистор 18 включен последовательно в цепь поляризации), Маломощный сигнал, снимаемый с выхода генератора импульсов с помощью дополнительной обмотки 21 импульсного трансформатора б, поступает на схему расширения для получения постоянного тока, воздействующего на управляемый транзистор.В нагрузке транзистора 8 параллельно сопротивлению 10 включен конденсатор 13, обеспечивающий расширение импульса. Средней составляющей последовательности таких расширенных импульсов соответствует ток управления транзистора 18, предварительно усиленный усилителем на транзисторе 14,В случае увеличения или уменьшения амплитуды генерируемых импульсов на выходе импульсного генератора (относительно номинального значения) возникает сигнал рассопласования. Этот сигнал поступает на схему стабилизации, где преобразуется, усиливается и воздействует на транзистор 18 таким ооразом, что его сопротивление постоянному току подмагничивания первого коммутирующего дросселя увеличивается или уменьшается. Соответственно ток подмагничивания уменьшается или увеличивается, и выходное импульсное напряжение изменяется до оптимальной величины. Предмет изобретения Генератор импульсов, содержащий накопительные конденсаторы, коммутирующие дроссели и согласующий импульсный трансформатор, отлрчаоцийса тем, что, с целью повыше. ния стабильности генерируемых импульсов и расширения допускаемых пределов изменения входного напряжения, между выходом генератора импульсов и первым коммутирующим дрссселем включен расширитель импульсов выходной сигнал которого подан через усили. тель импульсов на базу регулирующего транзистора, змиттер-коллекторныи переход которого включен в цепь обмотки намагничивания первого переключающего дросселя,
