Текст

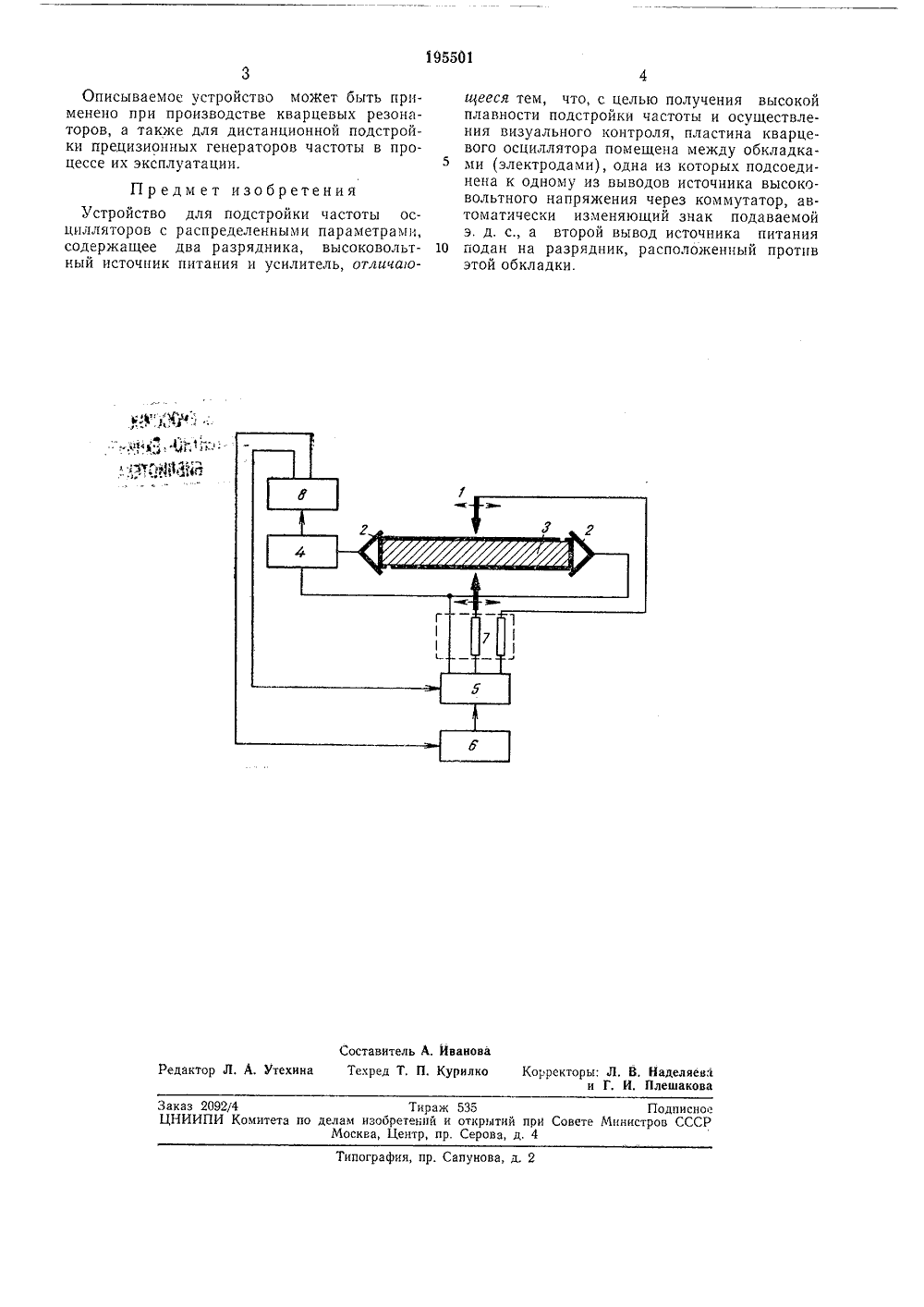

195501 ОПИСАН И ЕИЗОБРЕТЕНИЯИ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт, свидетельства1,"л, 21 ат, 8/О948051/26-24) За лвлсно 20,111,1 с присоединением заявкиЧПК Н 0 ПриоритетОпубликовано 04,Ч,1967, Бюллетень10 Дата опубликования описания 11 Х 11.1967 Комитет по делам зооретеиий и открыти прн Совете Министров СССР. Кудрявцев нградская военная инженерная краснознаменная ак имени А, Ф, МожайскогоЗаявит СТРОЙСТВО ДЛЯ ПОДСТРОЙКИ С РАСПРЕДЕЛЕННЫМ СТОТЪ ОСЦИЛЛЯТЯРАРАМЕТРАМИ лл подстроики частоеделенными параметовольтный источник Известны устроиства дты осцилляторов с распррами, содержащие высоки усилитель.Предложенное устройство отличается от известных тем, что в нем пластина кварцевого осциллятора помещена между обкладками (электродами), одна из которых присоединена к одному из выводов источника высоковольтного напряжения через коммутатор, автоматически изменяющий знак подаваемой э. д. с., а второй вывод источника питания подан на разрядник, расположенный против этой обкладки.Это позволяет получать высокую плавность подстройки частоты и осуществлять визуальный контроль. та принципиальная сх ники 1, элект, усилитель 4, тсоковольтного как элементы замыкания при ний сверх до 8 автоматичемя выходами жит разрядпластинуочник б вивления 7,т короткогоуды колеби системустоты с дв),ает следую подстройки частоты по выхода системы контроля одстройки заканчиваетсл ника высоковольтного наодстройки частоты и подлироваться плавно путем ния высоковольтного исПосле окончания сигналу норма с частоты процесс п гыключением источ пряжеия. Время п стройка могут рег) изменения напряже точника,м образом. На чертеже показ ма устройства.Устройство содер роды 2, кварцевую коммутатор 5, ист гапряжения, сопрот защиты источника о возрастании амплит пустимой величины, ского контроля ча (норма, не нормаУстройство работ После установления факта несоответствиячастоты кварцевого осциллятора от ее номинального значения по сигналу на выходе системы контроля частоты, связанной с выходом 5 усилителя, включается источник высоковольтного напряжения.Полярность источника устанавливается всоответствии с сигчалом на втором выходе системы автоматического контроля частоты, оп ределяющеи также знак отклонения частотыот номинального значения. При одном знаке ухода частоты (наприатер, отрицательном) полярность источника такова, что в процессе искровой отработки с откладок кварцевой 15 пластины снимаются элементарные частицыметалла, эквивалентная масса пластины уменьшается, и частота достигает номинального значения. Для обеспечения равномерности при съеме или нанесении частиц металла 20 электроискровые разрядники могут быть приведены в процессе подстройки в движение,195501 Составитель А. Иванова текина Техред Т, П, Курилко Корректоры; Л. В, Наделяева и Г. И. ПлешаковаРедактор Заказ 2092/4 Тираж 535 ПодписноЦНИИПИ Комитета по делам изооретенпй и открытий при Совете Министров СССРМосква, Центр, пр, Серова, д. 4 Типография,апунова, д,Описываемое устройство может быть применено при производстве кварцевых резонаторов, а также для дистанционной подстройки прецизионных генераторов частоты в процессе их эксплуатации. Предмет изобретенияУстройство для подстройки частоты осцилляторов с распределенными параметрами, содержащее два разрядника, высоковольтный источник питания и усилитель, отлицаоиееся тем, что, с целью получения высокой плавности подстройки частоты и осуществления визуального контроля, пластина кварцевого осциллятора помещена между обкладками (электродами), одна из которых подсоединена к одному из выводов источника высоковольтного напряжения через коммутатор, автоматически изменяющий знак подаваемой э. д, с а второй вывод источника питания 10 подан на разрядник, расположенный противэтой обкладки.
СмотретьЗаявка
948051
Н. Г. Щербаков, В. Б. Кудр вцев, Ленинградска военна инженерна краснознаменна академи имени А. Ф. Можайского
