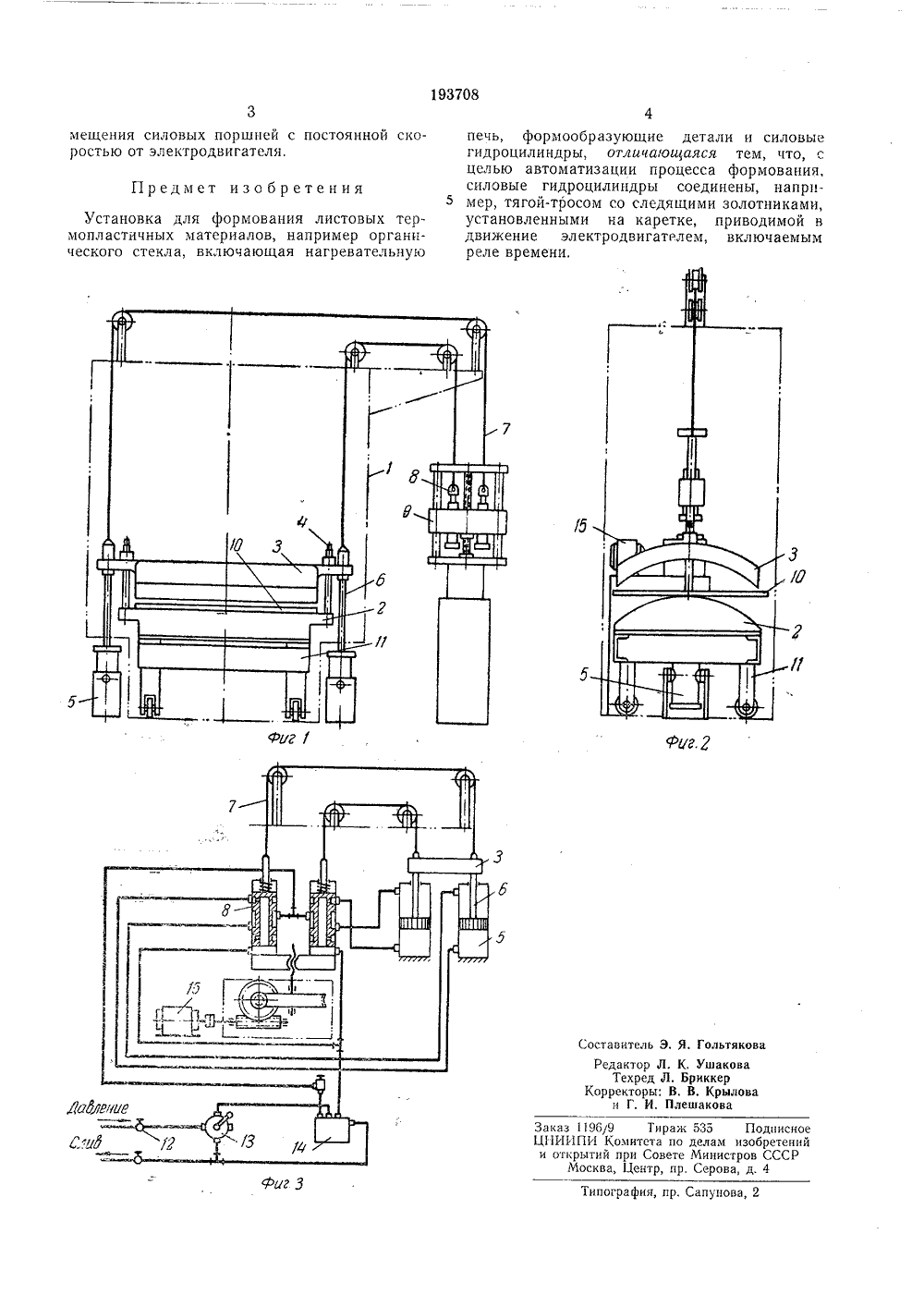

Союз Советских Социалистических РеспубликЗависимое от авт, свидетельстваЗаявл 17. Х 1. 196 аинением за л. 39 аг, 3/001038275/23- киМПК В 29 с оритет Комитет по деламобретений и открытийри Совете МинистровСССР Д 1 с, 678,057.9(088,8) публиковано 13..1967. БОллстсньта опубликования описания 16.Ъ.1967 АНОВКА ДЛЯ ФОРМОВАНИЯ ЛИСТОВЫХ ТЕРМО 1 ТЛАСТИЧ Н ЫХ МАТЕРИАЛОВ и для фо х матер а, вклю образую ы, Таки ать скор Известны установк вых термопласгичнь органического стекл тельную печь, формо ловые гидроцилиндр позволяют регулиров согласно технологии,рмования листоалов, например ающие нагрева щие детали и сне установки нс ость фораОвания В предлагаемой установке силовые гидро- цилиндры соединены со следящими золотниками, например тягой-тросом, установленными на каретке, приводимой в движение электродвигателем, включаемым реле времени.На фиг, 1 показан общий вид установки; на фиг. 2 - предлагаемая установка, вид сбоку; на фиг. 3 - гидравлическая схема установки.Установка для формования включает нагреваСльную печь 1 (показана пунктиром), фор мообразующие детали - основание 2 и рамку 8, фиксируемые в направляющих 4, силовые гидроцилиндры 5, штоки 6 которых вводятся в пазы верхней рамки 3. К штокам подсоединены зажимы тросов 7, соединяющих гидроцилиндры б со следящими зо Отника 8, установленными на каретке 9,Установка работает следующим образом, Листовая заготовка 10 зажимается между формообразуюцими .деталями 2 и 8 и в таком положении на тележке 11 вкатывается з печь 1. На пульте открывают краны 12 и 18 и подают электропитание механизму следящей системы н реле времени.После разогрева деталей реле временивключает электрогидрокран И, подающии5 давление на гидроцилиндры 5 через следящиезолотники 8, которые в нейтральном нулевомположении пропускают через себя давлениев полость гидроцилиндра,При работе гидроцилидра шток б черезО трос 7 приводит в движение золотник 8, пере.крывающий подачу давления в полость гидроцилиндра, и шток гидроцилнндра удерживается в течение времени, установленного навыдержку для прогрева детали,5 По окончании прогрева реле врем гни вклю.чает электродвигатель 15, который в течениеустановленного времени перемещает каретку9 в положение, соответствующее началу очередной выдержки. При этом поршень гидроО цилиндра делает ход на величину, равнуюходу каретки 9, останавливается на времяьыдержки и т. д,Весь остальной процесс формования протекаст аналогично описанной вышс работе си 5 стсмы для одного цикла. По окончании формования по полному циклу следящая системаи штоки гидроцилиндров возвращаются висходюс положснис. Возврат В исходнос по.гОжсние производится также черсз следящии0 золотник для сохранения синхронности псре193708 15 фиг 1 г.3 35 Подписное елам изобретений Министров СССР Серова, д. 4 Тираж митета по д ри Совете Центр, пр,Заказ 1196/9 ЦНИИПИ К и открытийМосква Типография, пр. Сапунова,мещения силовых поршней с постоянной скоростью от электродвигателя,Предмет изобретения Установка для формования листовых термопластичных материалов, например органического стекла, включающая нагревательную печь, формообразующие детали и силовые гидроцилиндры, отличающаяся тем, что, с целью автоматизации процесса формования, силовые гидр оцилиндры соединены, например, тягой-тросом со следящими золотниками, установленными на каретке, приводимой н движение электродвигателем, включаемым реле времени,Составитель Э, Я. Гольтякова Редактор Л. К, Ушакова Техред Л. Бриккер Корректоры; В, В. Крылова и Г. И. Плешакова
