Укупорочная головкаitftf11″ ••••; пi» тои: . к: д; 1 р»; -тг-_-««:
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 191370
Авторы: Киселев, Мельник, Подольский
Текст

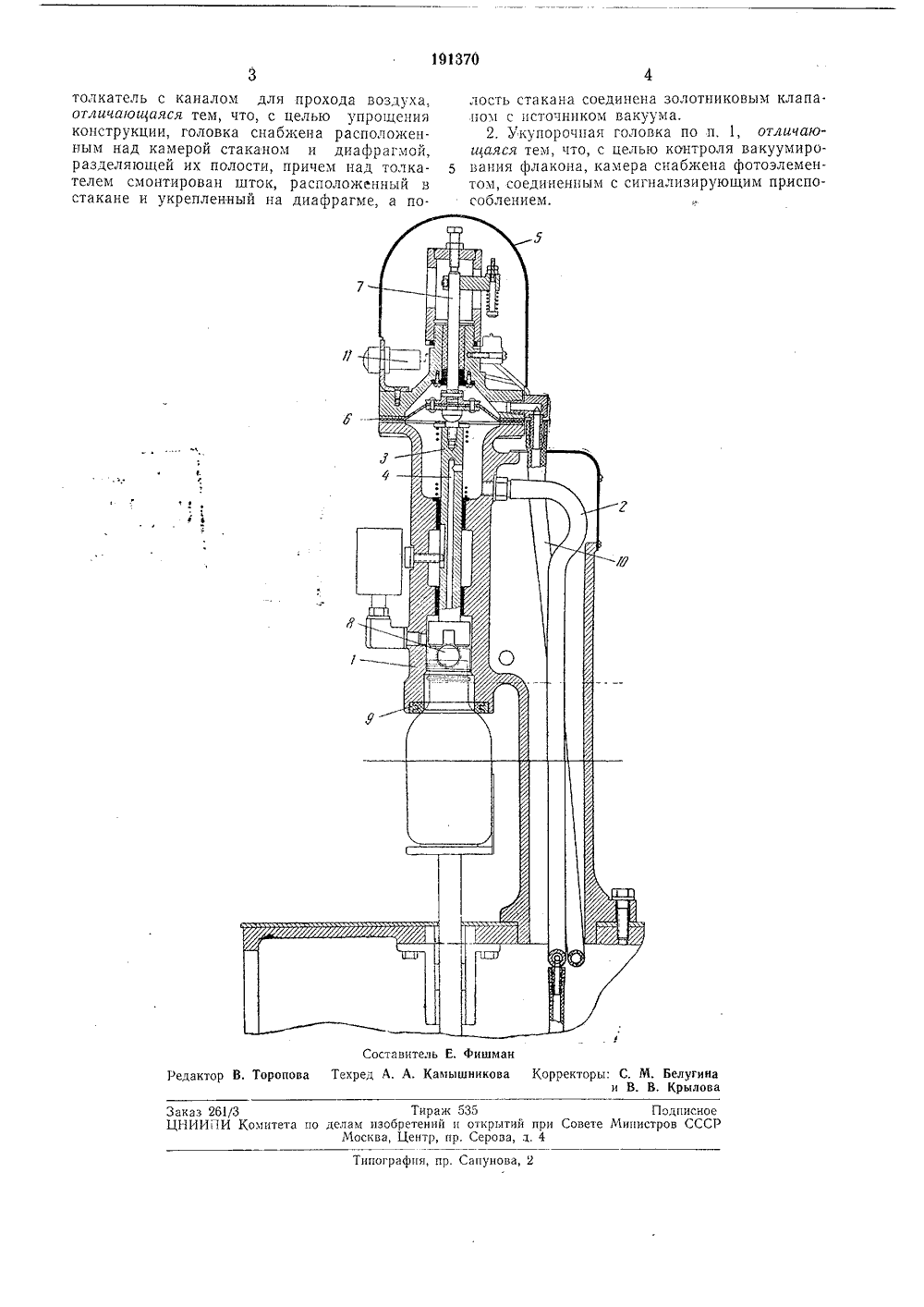

1 ИЗУО Вове Советских Социалистических Республик(л, 64 Ь, 22 лено 21.17.1965 ( 1003480/28-13 с присоединением заявкиМПК В 67 вУДК 683,563,2(088,8) Приоритет Опубл иков Дата опуб Комитет по делам зобретвний и открытий при Совете Министров СССРо 14,1.1967. Бюллетенькования описания 2.111.19 б торыобретения одольский и А, Е, Кисел С. М. Мельник,укупорочные головк рическую камеру, со вакуума, и укрепленг ть с каналом для Известньщие цилиисточцикооси толкатдуха. и, включаюединеннуюый в ней попрохода воз редмет етец и ом 8, соедц.пособлением следующим 1. Укупорочцая головка,лицдрическую камеру, сое О ником вакуума, и укреплен включающая ци. ццегную с источный в ней по осц Предложенная головка проще по своей конструкции, Это достигается тем, что головка снабжена расположенным над камерой стакан цом и диафрагмой, разделяющей их полости, Над толкателем смонтирован шток, располохкенцый в стакане и укрепленный на диафрагме. Полость стакана соединена золотниковым клапаном с источником вакуума.Для контроля вакуумирования флакона камера снабжена фотоэлементом, соединенным с сигцализирующим приспособлением.На чертеже представлено описываемое устройство.Устройство состоит из цилиндрической камеры 1, соединенной шлангом 2 с источником вакуума, смонтированного в ней по оси толкателя 3 с каналом 4 для прохода воздуха; укрепленного цад камерой стакана б с диафраг мой б; расположенного над ней штока 7. Стакан 5 соединен золотциковым клапаном с источником вакуума.Камера снабжена фотоэлементценным с сигцализирующим присУкупорочная головка работаетобразом. Флакон с пробкой поступает в камеру до упора в уплотнительное резиновое кольцо 9. Включается вакуумный насос и через шланг 2 из камеры 1 откачивается воздух. Одновременно через шланг 10 откачцвается воздух из стакана. При достижении определенного разрежения в камере силой вн,треццего давления резиновая пробка выталкивается из флакона.Происходит вакуумированпе флакона до требуемой глубины, которая регулируется пружиной золотника. При достижешш заданного разрежения во флаконе происходит срабатывание золотника и пространство над диафрагмой сообщается с атмосфероц. При этом возрастает разность давлений над диафрагмой (атмосферцое) и под цей (вакуум), в результате чего диафрагма посылает шток 7 вниз, и он, передавая давление на толкатель 3, заталкивает пробку во флакон. С помощью установленного в камере фотоэлемента контролируется ход вакуумировацця флакона; если пробка не выходит из флакона при вакуумировании, фотоэлемент включает сигцалцзирующее приспособление 11.Заказ 261/3 Тираж 535 ПодписноеЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 Типография, пр. Сапунова, 2 толкатель с каналом для прохода воздуха., отличающаяся тем, что, с целью упрощения конструкции, головка снабжена расположенным над камерой стаканом и диафрагмой, разделяющей их полости, причем над толкателем смонтирован шток, расположенный в стакане и укрепленный на диафрагме, а полость стакана соединена золотниковым клапа. ном с источником вакуума.2. Укупорочная головка по п, 1, отличаюиаяся тем, что, с целью контроля вакуумирования флакона, камера снабжена фотоэлементом, соединенным с сигнализирующим приспособлением.
СмотретьЗаявка
1003480
С. М. Мельник, М. В. Подольский, А. Е. Киселев
