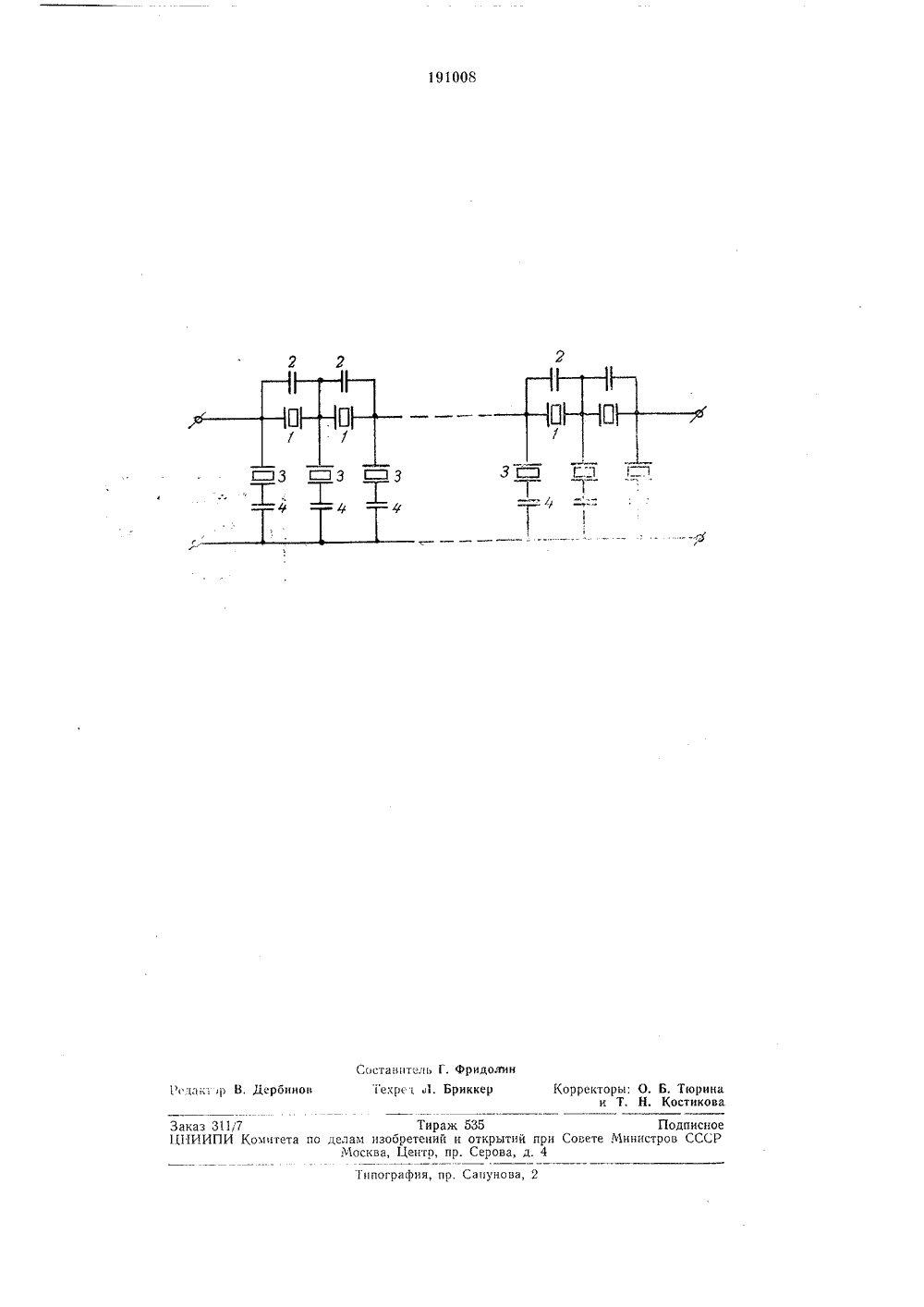

О 1 ООЗ ОПИСАН И ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Сооетсних Социалистичесних РеспублинЗависимое от авт.Заявлено 11,Х,196 детельст К 5 21 сг1027259/26-9) явкис присоединением риорнтстпубликовано 14.1.1967. Бюллетень3 ата опубликования описания 24,11.196 Комитет по делам зооретеиий и отнрытийх,И.М,идян и Т. вител НОГОЗВЕННЫЙ ЦЕПОЧЕ П ЬЕЗОЭЛ ЕКТРИ Ч ЕСКИ Й ФИЛ ЬТР твуюшем подооре нденсаторов уход и ВОСЬМИЗВЕННЬ 1 Х в диапазоне темИзвестны многозвенные цепочечпые полосовые пьезоэлектрические фильтры. Они включают в себя набор Г-обрязных звеньев, последовательные ветви которых состоят нз резонаторов, зашунтированпых конденсаторами постоянной емкости,Предлагаемый фильтр отличается тем, что параллельные ветви звеньев образованы резонаторами с положительным ТКЧ и последовательно включенными конденсаторами постоянной емкости, в качестве которых применены температурозависимые конденсаторы с положительным ТКЕ. Это позволяет повысить температурную стабильность пяряметрог фильтра.Схема фильтра изображена на чертеже.Параллельные ветви Г-образных звеньев фильтра образованы резонаторами 1, зашунтированными конденсаторами 2, а последовательные ветви - резонаторами 3, последовательно с которыми включены конденсаторы 4.Резонаторы могут быть изготовлены, например, из титаната бария, кальция и свинца с добавкой окиси бериллия, а диэлектрик конденсаторов содержит, например тнтянат бария, двуокись циркония углекислый барий и окись Висмута. При соответс ТКЧ резонаторов и ТКЕ ко средней частоты пропускани фильтров не превышает 1,3% ператур от 60 до +70 С. Предмет изобретенияЛ 1 ногозвенный цепочечный полосовой пьезоэлектрический фильтр, состоящий из набора О Г-образных звеньев, последовательные ветвикоторых состоят из резонаторов, зашунтированных конденсаторами постоянной емкости, отличающиися тем, что, с целью повышения температурой стабильности параметров 5 фильтра, в нем параллельные ветви звеньевобразованы резонаторами с положительным ТКЧ и последовательно включенными конденсаторами постоянной емкости; резонаторы изготовлены, например, нз титаната бария, каль- О Ш 551 и свинца с дооавкой окиси оербалля; Вкачестве конденсаторов постоянной емкости применены темперятурозавнсимые конденсаторы с положительным ТКЕ, например, конденсаторы с диэлектриком, содержащим тита нат бария, двуокись цирконпя, углекислый барий и окись висмтя.2 2дпк; р В. Дербин орректоры; О. Б. Тюрина и Т. Н. Костикова 1,7 Тираж 535 Подписное И Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 ЗаказЦ 11 ИИ ипография, пр. Сапунова С 13 ЮЗ С 1 31: Т Составитель Г. фридоФин Тех 1 нЛ. Бриккер
