Термометр сопротивления

Номер патента: 114983

Опубликовано: 01.01.1958

Авторы: Левченко, Меньшиков, Скибко

МПК: G01C 11/02, G01C 13/00

Метки: волн, море, открытом, элементов

...механизм аппарата, и пластинкой о для записей карандашом необходимых данных в процессе съемки. Корпус 9 аппарата изготовляется из легких сплавов.Рабочий механизм аппарата (фиг. 4) состоит из следующих основных узлов: обтюратора 10, снабженного раздвижной щелью для регулировки экспозиции кадров; механизма 11 передвижения пленки; мальтийского креста 11 а; валика 12, приводящего в движение сматывающую кассету б; пружинного двигателя 13 с системой передаточных шестерней. Взаимосвязь основных узлов аппарата выполнена таким образом, что механизм передвижения пленки 11 - 12 сочленен с приводом обтюратора 10 прп помощи мальтийского креста 11 а который в свою очередь приводится в движение пружинным двигателем 13 с центробежным регулятором.Съемка...

Номер патента: 997184

Опубликовано: 15.02.1983

Авторы: Виноградов, Новиков, Тилес, Филатов

МПК: H02K 9/04

Метки: электрическая

...каналами, воздухоохладители, установленные в зоне верхнегои нижнего фланцев корпуса,и воздухораздедяющие щиты в зоне лобовых частей и торцов машины, одни из воздухоохладителей установлены между лапамиверхней крестовины и закреплены наверхнем фланце корпуса статора,на вы-,ходе воздуха из верхнего вентиляцион-ного канала,а другие, расположенные взоне нижнего .фланца корпуса статорана выходе воздуха из нижнего вентиля"ционного канала,установка охладителей в зоне нерх- б 0него и нижнего охлаждающих потоковвоздуха и отсутствие препятствий напути потока охлаждающего воздухаулучшает охлаждение активных частеймашины, новое расположение охладите. лей исключает переходные патрубки между корпусом статора и охладителем, что позволит сэкономить...

Номер патента: 125925

Опубликовано: 01.01.1960

Авторы: Пинчевский, Тартаковский

МПК: G01K 1/18, G01K 7/18

Метки: сопротивления, термометр

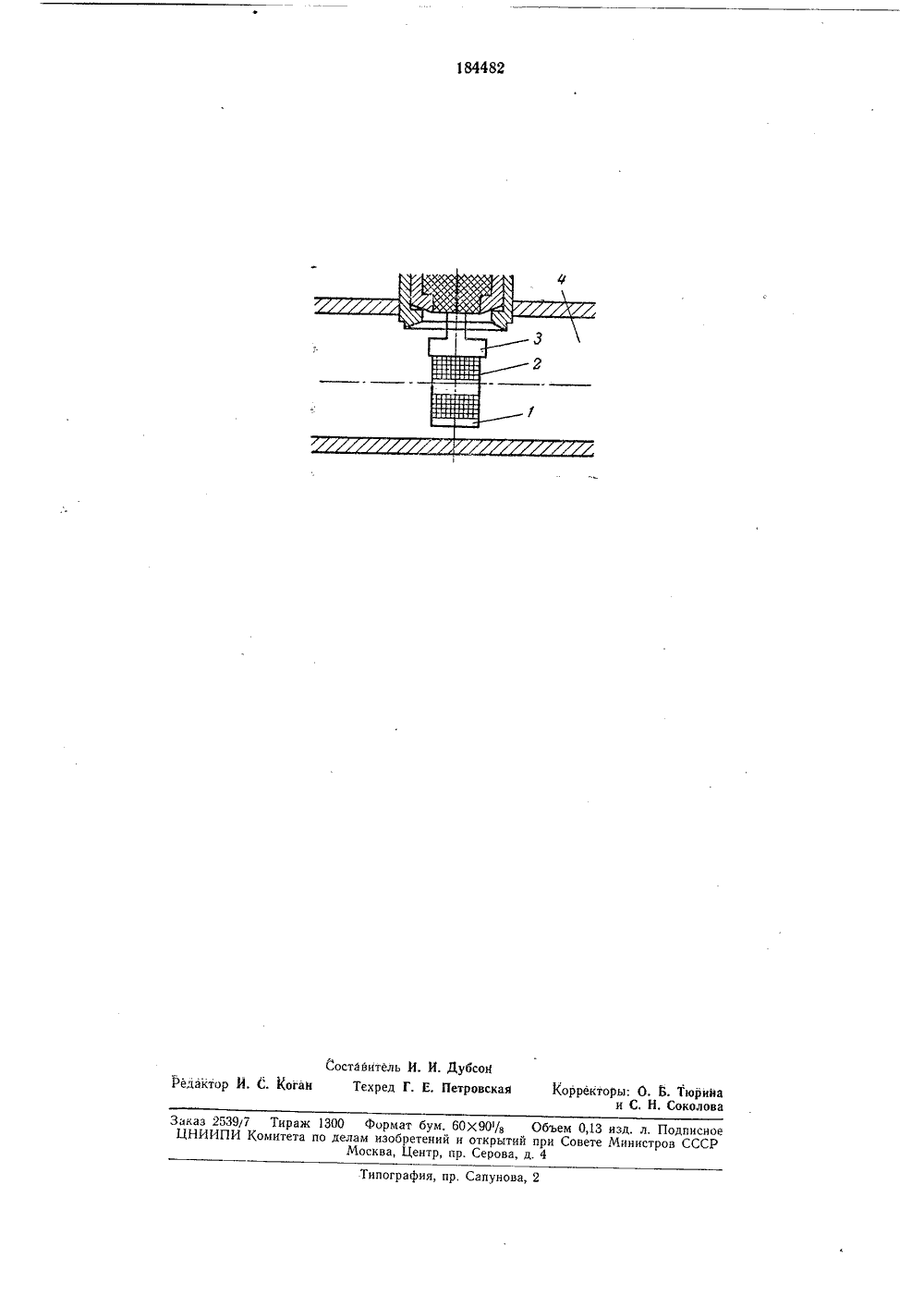

...элемента частично выступает из чехла термометра н место соединения чехла с каркасом герметизируется керамической эмалью. Такое выполнение термометра позволяет уменьшить его инерционность при измерении температуры среды, находящейся под давлением.Чувствительный элемент 1 (см. чертеж) помещается своей хвостовой частью в рабочий конец чехла 2 термометра и закрепляется в нем так, чтобь 1 рабочая часть чувствительного элемента была защищена от внешних воздействий, При этом до"тигается значительное уменьшение инерционности термометра, Соединение чувствительного элемента 1 с металлическим чехлом 2 термометра осуществляется одним или несколькими слоями керамической эмали 3 с соответ"твующе подобранными коэффициентами линейного расширения...

Номер патента: 1760404

Опубликовано: 07.09.1992

Авторы: Аникин, Ефремов

МПК: G01L 5/04, G01L 5/10

Метки: коэффициента, натяжения, нити, сопротивления, тангенциального

...изобретения является повышение точности измерения.Указанная цель достигается тем, что вустройстве для определения натяжения икоэффициента тангенциального сопротивления нити, содержащем закрепленные екорпусе нитепроеодники, тело трения, упругий чувствительный элемент с тензодатчиком и регистрирующее приспособление, внего введены вычислительный блок и поворотное приспособление с двухпозиционным переключателем, связанным своимивыходами с соответствующими входами вы 10 15 20 25 30 35 40 50 55 числительного блока, выход которого связан с регистрирующим приспособлением, при этом нитепроводники размещены в вершинах при основании равнобедренного треугольника, а тело трения находится в вершине, образованной боковыми сторонами...

Номер патента: 65165

Опубликовано: 01.01.1945

Автор: Дудняк

МПК: B21F 9/00, E04C 5/08, E04G 21/12

Метки: изготовлении, напряженных, натяжения, предварительно, проволоки, элементов

...конец, идущий от бобины, закрепляется в зажиме 11, а обойма укрепляется в гнезде упора 2, соИзобретение относится к устройствам для натяжения арматуры, применяемым при изготовлении предварительно напряженных железобетонных конструкций, и имеет целью осуществить напряженное армирование бесконечной нитью проволоки.Для этого натяжные обоймы, согласно изобретению, снабжены блоками или роликами, которые служат для наматывания на них проволоки при сближенном положении обойм и позволяют раздвигать обоймы на необходимое расстояние с постепенным сматыванием проволоки с барабана.На чертеже фиг, 1 схематически изображает расположение всего оборудования на рабочем полигоне, фиг. 2 и 3 - вид натяжных обойм сбоку и в плане.Рабочий полигон имеет...
