Многоштифтовый прибор для контроля эпюры давлепий поршпевьх колец
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

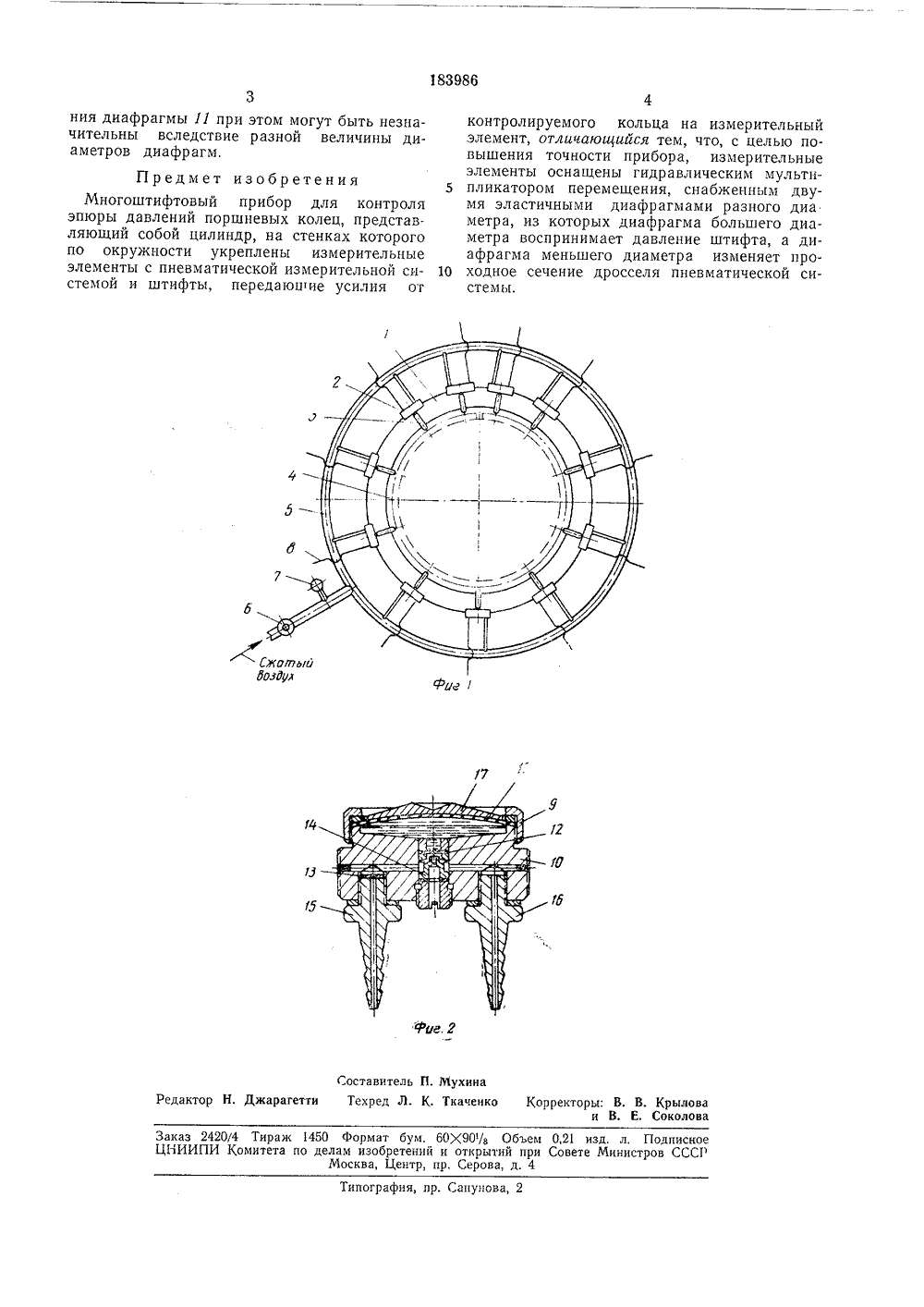

183986 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республикависимое от авт. свидетельстваКл. 421 с,явлено 21,И 1.1964 ( 913091/25-2 присоединением Иомитет по Л 1 ПК б 011УДК 658.562.64(088.8 делам изобретений н открытий при Совете Министров СССР.тс" 11.1966. Бюллетень14 публикова Дата опубли ания описания 7.1 Х.1966. Н. Рабинович, В, С, Матвейчук и 3. Г. мец 1,",И ."-" .ИйДИ 0 д-,.: Авторыизобретени аявител ОГОШТИФТОВЫЙ ПРИБОР ДЛЯ КОНТРОЛЯ ЭП 1 ОРЬ ДАВЛЕНИЙ ПОРБНЕВЫХ КОЛЕЦсхема описываемо змерительный эле о ок- еменгы 3, кольнние оми. Известны многоштифтовые приборы для контроля эпюры давлений поршневых колец, представляющие собой цилиндр, на стенках которого по окружности укреплены измерительные элементы с пневматической измерительной системой и штифты, передающие усилия от контролируемого кольца на измерительный элемент.Описываемый прибор отличается от известных тем, что измерительные элементы прибора оснащены гидравлическим мультипликатором перемещения, снабженным двумя эластичными диафрагмами разного диаметра, из которых диафрагма большего диаметра воспринимает давление штифта, а диафрагма меньшего диаметра изменяет проходное сечение дросселя пневматической системы. Это позволяет повысить точность контроля эпюры давлений поршневых колец,На фиг, 1 изображенаго прибора; на фиг, 2 - имент прибора.Прибор имеет корпус 1, в котором пружности укреплены измерительные элты 2 пневмогидравлического типа и штифпередающие усилия от контролируемогоца 4 на измерительный элемент, Внутрконцы штифтов вьсставлены строго пональному диаметру кольца,К каждому измерительному элементу через трубопровод б подводится сжатый воздух, давление которого поддерживается постоянссьвс регулятором давления б и контролируется манометром 7. Передаваемые от кольца усилия преобразуются измерительными элементами в давления сжатого воздуха, соответствующей этому перемещению величины, которые измеряются на выходе измеритель 10 ных элементов, соединенных трубопроводами8 с фиксирующими манометрами.Пневмогидравлический измерительный элемент 2 (см. фиг. 2) снабжен гидравлическим мультипликатором 9. В корпусе 10 мульти пликатора установлены две эластичные диафрагмы 11 и 12 разного диаметра, полость между которыми заполнена жидкостью. Измерительный элемент содержит также постоянный дроссель 13, сопло переменного дрос селя 14, входной 15 и выходной 1 б штуцера,Усилие от контролируемого кольца 4 через диск 17 передается на диафрагму 11 большего диаметра и через жидкость на диафрагму 12 меньшего диаметра, которая, прогиба.25 ясь, изменяет проходное сечение выходногоперемешсого дросселя 14, Это приводит к соответственному увеличению сопротивления выходного дросселя и повышению давления воздуха в междроссельных камерах, величина 30 которого фиксируется, Линейные перемеще183986 г.г Составитель Н. Мухинаактор Н. Джарагетти Техред Л. К. Ткаченко Корректоры: В. В. Крылови В, Е. Соколов Заказ 2420/4 Тираж 1450 Формат бум. 60 Х 90/8 Объем 0,21 изд. л. ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 Типография, пр. Сапунова,3ния диафрагмы 11 при этом могут быть незначительны вследствие разной величины диаметров диафрагм,Предмет изобретенияМногоштифтовый прибор для контроля эпюры давлений поршневых колец, представляющий собой цилиндр, на стенках которого по окружности укреплены измерительные элементы с пневматической измерительной системой и штифты, передаюцгие усилия от контролируемого кольца на измерительный элемент, отличающийся тем, что, с целью повышения точности прибора, измерительные элементы оснащены гидравлическим мульти пликатором перемещения, снабженным двумя эластичными диафрагмами разного диа метра, из которых диафрагма большего диаметра воспринимает давление штифта, а диафрагма меньшего диаметра изменяет про ходное сечение дросселя пневматической системы.
