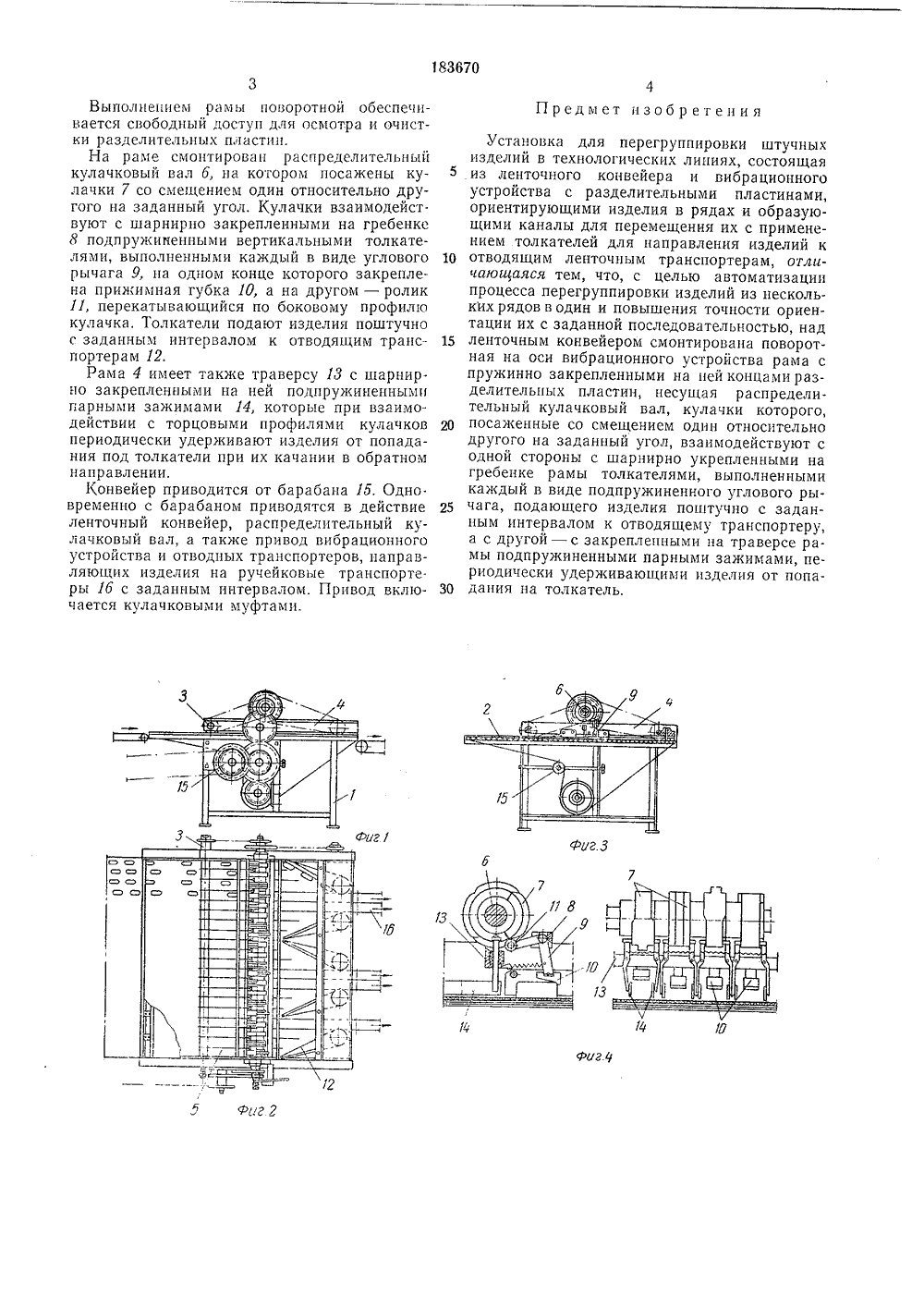

О П И С А Н И Е т 836 УОИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Своз Советских Социалистических РеспубликПриоритет Комитет по делам зобретений и открытий при Совете Министров СССР966 Бюллетень М оли ковано СТАНО ДЛЯ ПЕРЕГРУППИРОВКИ ШТУЧНЫХ В ТЕХНОЛОГИЧЕСКИХ ЛИНИЯХустройстваминий произвопредназначено более я ов ным интервалом к а с другой сторон траверсе рамы по зажимами, периоди делия от попаданиПри таком выпол тизируется процесс из нескольких ряд точность ориентаци следовательностью. для тва для кон 5 отводящему транспор ы - с закрепленньп дпружиненными пар чески удерживающих я под толкатели.пении устройства ав перегруппировки изд ов в один и повышизделий с заданно теру, и на ными и изома ели аетсй по ирован распределительныи улачки которого посажены н относительно другого на 25 улачки взаимодействуют с арнирно укрепленными на лкателями, выполненными пружиненного углового рызделия поштучно с задан На раме смонт кулачковый вал, к со смещением оди заданный угол. К одной стороны с ш гребенке рамы то каждый в виде под чага, подающегоИзобретение относится кавтоматических поточных л дсглазированных конфет иперегруппировки четырех и р дфет в один,Известны установки для перегруппировкиштучных изделий в технологических линиях,состоящие из ленточного конвейера и вибрационного устройства с разделительными пластинами, ориентирующими изделия в рядах 10и образующими каналы для их перемещения,Для направления изделий к отводящим ленточным транспортерам применяются толкатели, Однако при объединении нескольких рядов изделий в один возможности устройства 15ограничены.Особенность предлагаемой установки состоит в том, что над ленточным конвейеромсмонтирована поворотная на оси вибрационного устройства рама с пружинно закрепленными на ней концами разделительных пластин,На фиг. 1 схематически изображена установка, впд со стороны привода; на фиг, 2 - то же, вид сверху; на фиг. 3 - то же, продольный разрез; на фиг. 4 - механизм управления толкателями и зажимами изделий в двух проекциях,На станине 1 установлены ленточный конвейер 2 и вибрационное устройство. Над ленточным конвейером на оси 3 вибрационного устройства смонтирована поворотная рама 4. Ось вибрационного устройства опирается на подшипники, в которых может совершать продольные перемещения. На оси закреплены подвижными концами разделительные пластины 5, совершающие поперечные колебания, ориентирующие изделия в рядах н образующие каналы для их перемещения. Другими концами эти пластины пружинно закреплень на стяжных болтах рамы 4.,г 2 Выполггеггггем рамы поворотной обеспечивается свободный доступ для осмотра и очистки разделителыгых пластин.На раме смонтирован распределительный кулачковый вал б, гга котором посажены ку лачки 7 со смещением один относительно другого на заданный угол. Кулачки взаимодействуют с шарнирно закрепленными на гребенке 8 подпружиненными вертикальными толкателями, выполненными каждый в виде углового 10 рычага 9, на одном конце которого закреплена прижимная губка 10, а на другом - ролик 11, перекатывающийся по боковому профилю кулачка. Толкатели подают изделия поштучно с заданным интервалом к отводящим транс портерам 12.Рама 4 имеет также траверсу 13 с шарнир. го закрепленными на ней подпружиненными г;арными зажимами 14, которые при взаимодействии с торцовыми профилями кулачков 20 периодически удерживают изделия от попадания под толкатели при их качании в обратном направлении.Конвейер приводится от барабана 15. Одно временно с барабаном приводятся в действие 25 ленточный конвейер, распределительный кулачковый вал, а также привод вибрационного устройства и отводных транспортеров, направляющих изделия на ручейковые транспорте. ры 1 б с заданным интервалом. Привод вклю чается кулачковыми муфтами. Предмет изобретения Установка для перегруппировки штучных изделий в технологических линиях, состоящая из ленточного конвейера и вибрационного устройства с разделительными пластинами, ориентирующими изделия в рядах и образующими каналы для перемещения их с применением толкателей для направления изделий к отводящим ленточным транспортерам, отличаюиаяся тем, что, с целью автоматизации процесса перегруппировки изделий из нескольких рядов в один и повышения точности ориентации их с заданной последовательностью, над ленточным конвейером смонтирована поворотная на оси вибрационного устройства рама с пружинно закрепленными на ней концами разделительных пластин, несущая распределительный кулачковый вал, кулачки которого, посаженные со смещением один относительно другого на заданный угол, взаимодействуют с одной стороны с шарнирно укрепленными на гребенке рамы толкателями, выполненными каждый в виде подпружиненного углового рычага, подающего изделия поштучно с заданным интервалом к отводящему транспортеру, а с другой - с закрепленными на траверсе рамы подпружиненными парными зажимами, периодически удерживающими изделия от попадания на толкатель.
