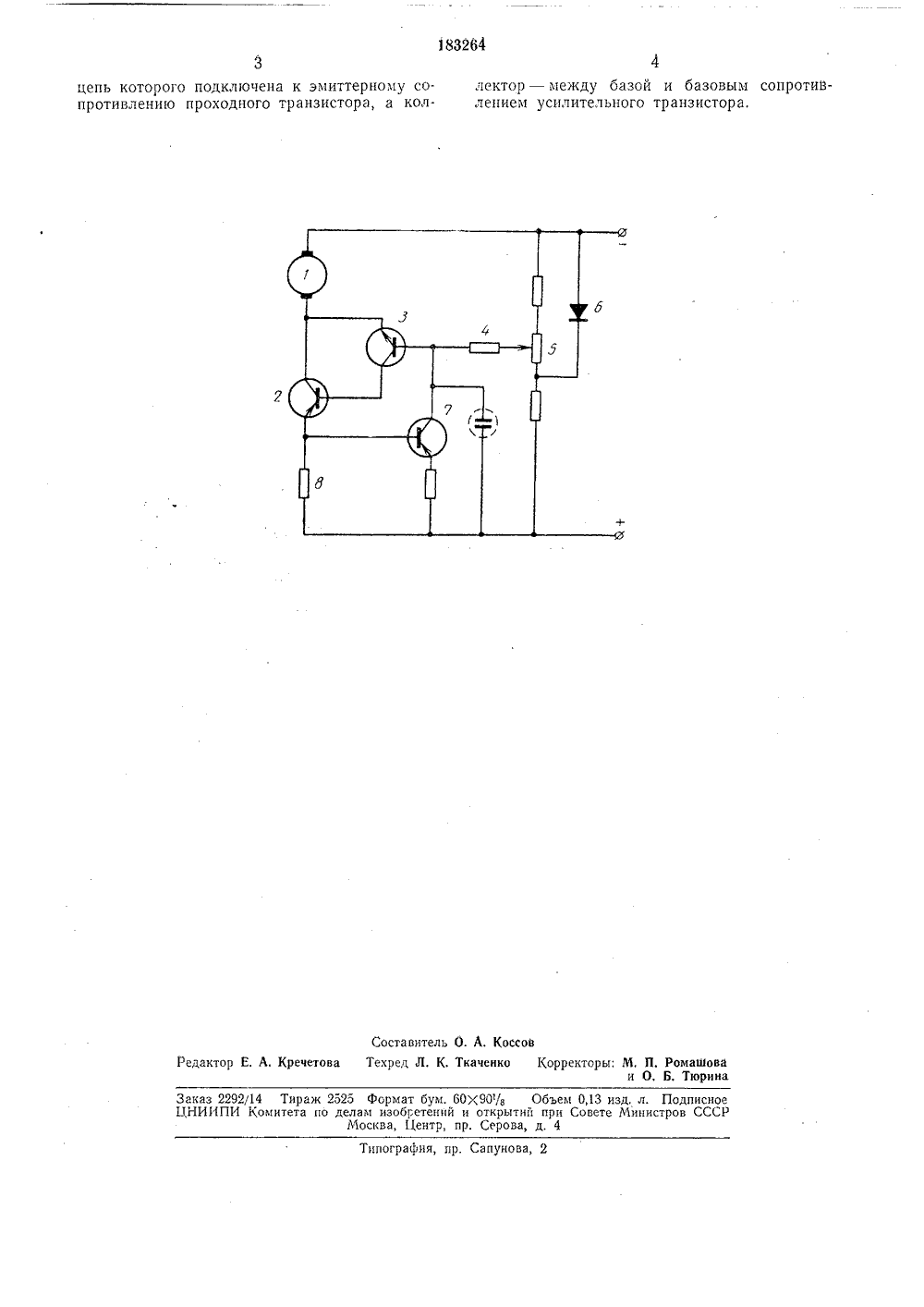

Союв Советских Социалистических РеспубликЗависимое от авт, свидетельствал. 21 Дт, 25 21 с, 59 явлено 15,17.1965 ( 1001998/2 исоединением явкиПриоритет ПК Н 02 пт Н 02 р ДК 621.313.13.024-5Комитет по делам изобретений и открыти при Совете Министров СССРтень М публиковано 17,И.1966. Бюл ата опубликования описания,1 Х.196 ДЛЯ РЕГУЛИРОВАНИЯСКОРОСТИИГАТЕЛЯ ПОСТОЯННО УСТРОЙ С СТАВИЛ ИЗАЦ ОК пений скорости, обусловленных изменением момента, применен дополнительный транзистор 7, входная цепь которого подключена параллельно эмиттерному сопротивлению 8 транзистора 2, а коллектор - между базой транзистора 3 и сопротивлением 4. Это сопротивление является нагрузкой транзистора 7. При изменении тока в цепи якоря двигателя 1 соответственно меняется сигнал на входе транзистора 7, падает напряжение на сопро. тивлении 4 и, как следствие, меняются базовые и коллекторные токи транзисторов 2 и 3, а значит, и напряжение на двигателе.Соответствующий подбор величин сопротив. лений 8 и 4 позволяет в значительной степени компенсировать изменение скорости, обусловленное падением напряжения в цепи двигателя. 15нципиальная схема тет изобретен У циистройство для рег скорости двигате держащее двухкаскад литель постоянного т лительным транзисто что, с целью обеспе рости при изменении зован дополнительнь Известны устройства для стабилизации и регулирования напряжения на нагрузке, выполненные с применением транзисторных усилителей постоянного тока, При использовании их для управления двигателями постоян ного тока имеет место значительная нестабильность скорости, вызванная изменением нагрузки.В предлагаемом устройстве этот недостаток устранен применением дополнительного 10 транзистора, входная цепь которого подключена к эмиттерному сопротивлению проходного транзистора, а коллектор - между базой и базовым сопротивлением усилительного транзистора.На чертеже дана приописываемого устройства.Двигатель 1 постоянного тока включен в коллекторную цепь проходного транзистора 2. Для повышения коэффициента усиления при менен усилительный транзистор 3, база кото. рого через сопротивление 4 присоединена к движку потенциометра 5, включенного параллельно стабилитрону 6 нелинейного делителя, служащего источником задающего на пряжения.Перемещением движка потенциометра можно регулировать в определенных преде. лах уставку напряжения на двигателе, а значит, и его скорость. Для компенсации изме улирования и стабилизая постоянного тока, соный транзисторный усика с проходным и усиром, отличающееся тем, ения стабилизации сконагрузки, в нем испольй транзистор, входнаяЗаказ 2292/14 Тираж 2525 формат бум. 60 Х 90/8 Объем 0,13 изд, л. ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д, 4 Тип огра фин, п р. Са пуно ва, 2 цепь которого подключена к эмиттерному со. противлению проходного транзистора, а коллектор - между базой и базовым сопротивлением усилительного транзистора.
