Номер патента: 920258

Опубликовано: 15.04.1982

Авторы: Гидулян, Ставинский

МПК: F04B 39/06

Метки: герметичный, компрессор, холодильный

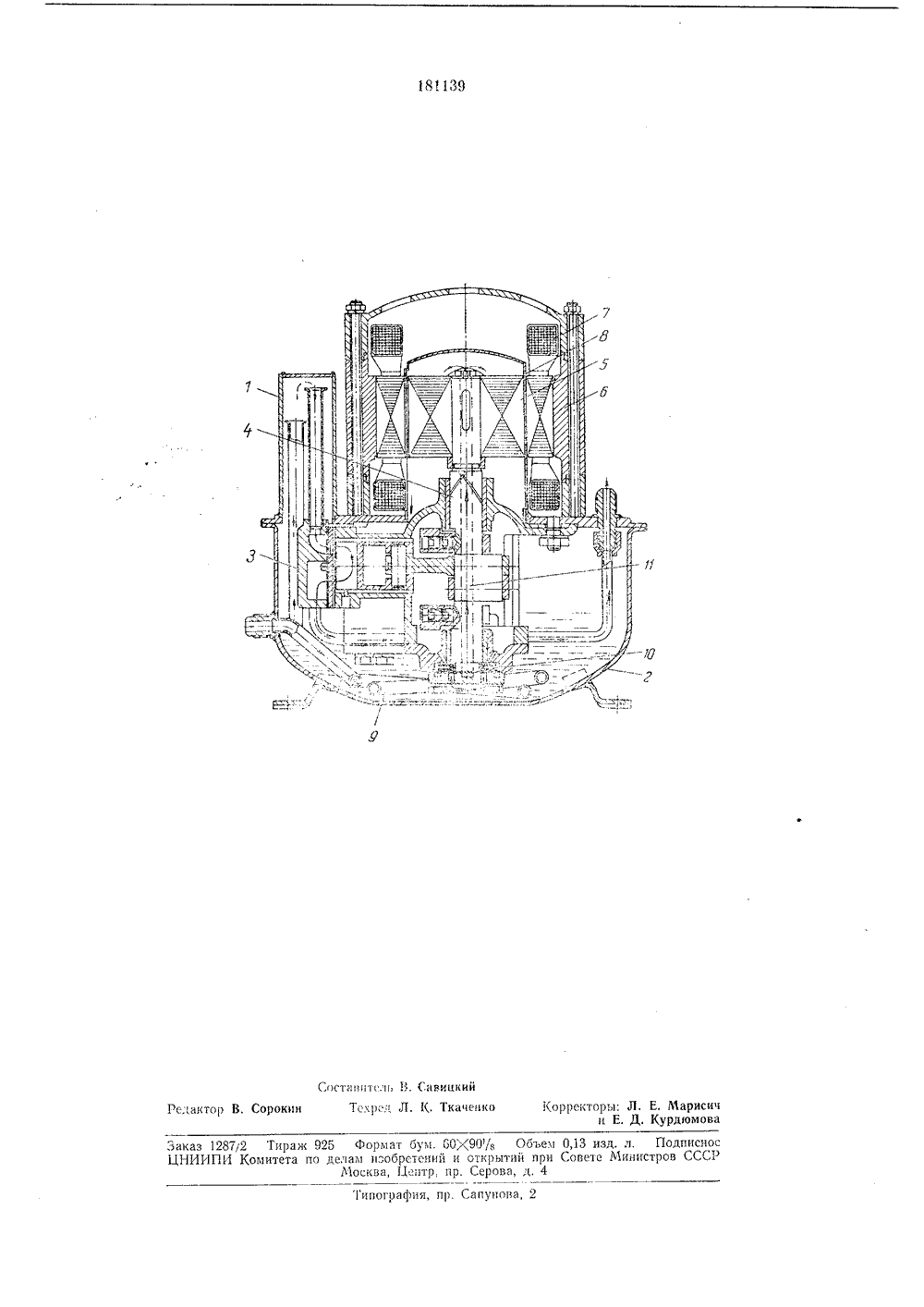

...ста 1 ор 4 которого погружен в масло, а ротор 5 снабжен лопатками 6, Периферийные части 7 лопаток опущены в масло и отогнуты в направлении вращения ротора 5.Компрессор работает следующим обраом.При,вращении ротора 5 электродвигателя периферийные части 7 лопаток 6, отогнутые в направлении вращения ротора 5, погруженные в слои масла, захватывают его, разбрызгивают и распыляют во внутренней полости кожуха 1. Брызги масла, попадая на блок цилиндров 3, ротор 5 электрогидродвигателя и другие нагретые поверхности компрессора, интенсивно охлаждают их. В то же время лопатки 6 при920258 формула изобретения 7 Составитель В. Сав а Техред А. Бойкас Тираж 671 ИИПИ Государственного ко по делам изобретений и 35, Москва, Ж - 35, Раушск ППП...

Номер патента: 1302016

Опубликовано: 07.04.1987

Авторы: Вернер, Гюнтер, Хаперт, Штеккел, Штойдел

МПК: F04B 39/12

Метки: герметичного, компрессора, крышка, холодильного, цилиндра

...с зАзором 4. Герметичный компрессор содержит кожух 5 и компрессорный блок 6, имеющий цилиндр 7, клапанную плиту 8, на которой за-, креплена крышка 1 с демпфером 9, соединенные каналом 10. При работе компрессора газ низкого давления по каналу 10 поступает в цилиндр 7. Сжатый гаэ из цилиндра поступает в часть 2 крышки 1. Часть 3 крышки 1 имеет уменьшенную площадь. Это снижает теплоприток к газу низкого давления и повышает КПД компрессора.10 15 Формула изобретения 25 Крышка цилиндра герметичного холодильного компрессора, содержащая две раздельные части для приема сжатого газа и газа низкого давления, отличающаяся тем, что площадь части крышки для приема сжатого газа составляет более 807. общей площади двух частей крышки. Составител...

Номер патента: 1520259

Опубликовано: 07.11.1989

Авторы: Гюнтер, Майер, Пенцис, Ханерт

МПК: F04B 39/12

Метки: всасываемого, газа, герметичном, компрессоре, направления, холодильном

...расположеннь 1 м приводным валом мотор-компрессора всасываемый газ попадает вцилиндр компрессора через элементприсоединения блока компрессора ккожуху и упругий элемент крепленияблока компрессора, окруженный оболочкой из эластичного материала. Преимущество предлагаемого устройствазаключается в обеспечении подвижности40блока компрессора в любой плоскости.На чертеже изображено предлагаемое устройство,Устройство для направления всасываемого газа в герметичном холодильном компрессоре с вертикально установленным приводным валом мотор-компрессора, рама 4 которого посредствомпружины 3 связана с элементом 2,жестко закрепленным на кожухе 1, содержит компенсационный трубопроводподвода всасываемого газа к компрессору, выполненный из...

Номер патента: 1632379

Опубликовано: 28.02.1991

Автор: Ханс

МПК: F16D 43/10

Метки: агрегат, винтовым, компрессорный, компрессором

...3.К;)к тпко ц;ступ;)ет этот:(,)иеит, центробежные грузы 22 перемещдютсч наружу и сРещют прижимной диск 20 к ведомой цолуму(рте 17, вследствие чего Фрик)поцць(е днскц, сстяппе цз ведущих и в диых дисков 18 и 19, ПРОЧНО ПРЦ)НИМ 1ТСЯ ДРУГ К ДРУГУ. Таким Обрэо 1, центр(1 бежцдя )гафт,) замыкается относительно быстр и нри этом Фрикциццне диски це скользят друг цо другу ц течение длительноо цреиецц.При заиык,циц нецтроб.жной иуфтн 3 ротор винтово коьц)Ссср) 2 через недо.п 11 вд)г цриводцтся ве )рдсцие. Носкольку вццтоцой коирессор относится к лоьНре(-сорди с )цутреццей цегериетц иость,ротор Литовго компрессор 2 может относите)ьцо легко и цебои г;цч крутяппь) л(.цт( и б(.ггь нцед( и )г) соз(1)ц)я коя, Нрц увел)1(.1;,и чстты Рр)псцця цдгру...
