Устройство для укорочения заднего фронта высоковольтных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 179357
Авторы: Ильин, Шендерович
Текст

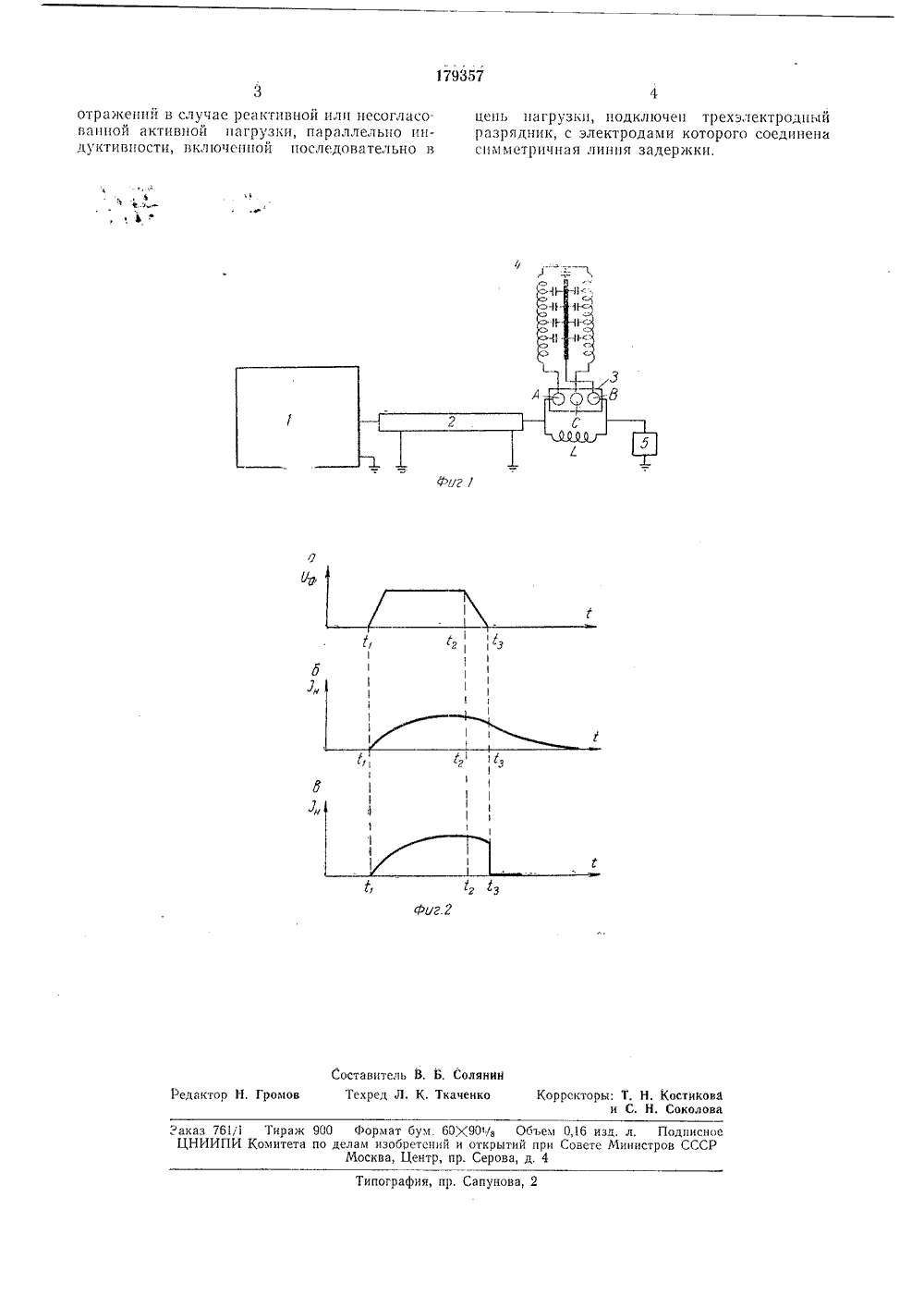

Союз Советских Социалистических Республик( 929025/26-25 присоединением за гкц Ло МП 31( 1 цо 1 зитст Кокитет по обретений и ри Совете МСССР ытии Опубликовано 08.1,1966. Бюллетень МДата опубликования описания 29.111.196 ДК 621,374.027.3тро Авторыизобретения О. Г, Ильин и А. М. Шендеровичзико-технический институт АН УССР Заявитель СТРОЙСТВО ДЛЯ УКОРОЧЕНИЯ ЗАДНЕГО ФРОНТ ВЫСОКОВОЛЬТНЫХ ИМПУЛЬСОВбрегецця 1 ет укарочения заднего фронта импульсов, от.шатающееся цзоежацця многократных Устройство длысоковольтцыхем, что, с целью Известны устройства для укорочения задне го фронта высоковольтных импульсов (закорачивающие разрядники).Преимущество предлагаемого устройства состоит в том, что оцо позволяет укоротить задний фронт импульса в случае реактштшой цли цесогласовашюй активной нагрузки без возникновения многократных отражений. Для этого параллельно индуктивности, включенной последовательно в цепь нагрузки, подключен трехэлектродный разрядник, с электродами которого соединена симметричная линия задержки. На фцг. 1 показана схема устройства; ца фиг, 2 - изменение формы импульса.Импульс напряжения от генератора 1 высоковольтных импульсов по коаксиальцому кабелю 2 подают ца обостряющее устройство, состоящее из трехэлектродцого разрядника 3 ицдуктивцости 1, и линии задержки 4, а затем ца нагрузку 5.В момент прихода импульса к обостряющему устройству, разрядник оказывается под напряжением, которое вначале распределяется хе кду его зазорами. Импульс напряжения, возникший между электродами А и В, начиняет распространяться по линии задержки ц через время задержки оказывается приложенным между электродами А и С, благодаря чему промежуток АС оказывается под полным напряжением импульса, вызывающим его пробой. После этого возникает перецдгряж; цце ца второх п 1 н 1:е)кутке, который также цробц 1;1 СТС 51.Прц поступлении высоковольпого импульсаца вход обостряющего устройства (фцг. 2,а) ток в нагрузке благодаря наличию ццдуктцвности нарастает медленно, что приводит к уве личеншо как переднего, так ц заднего фроцговцмпульсд в цагрузке (фпг. 2,6).Если время задержки выбрано несколькобольшим, чем дл цтельцость поступающего импульса, разрядник сработает в момент, ког да задний фронт посгупающего импульса ужепрошел. При этом ток в нагрузке резко падает ц тем самым происходит укорочецце здднего фронта (фиг. 2,в).Во избежание искажения плоской части цм пульса прц выборе индуктцвностц следует соблюдать условие 1.(1 з - 1 );, где Р - волновое сопротивление кабеля.аз 76171 Тираж НИИПИ Комитета ипография, пр. Сапунова, 2 отражений в случае реактивной или несогласованной активной нагрузки, параллельно индуктивности, вкгноченпой последовательно в О формат бум. 6делам изобретениМосква, Центр,цепь нагрузки, подклгочен трехэлектродп 1.й разрядник, с электродами которого соединена симметричная линия задержки,г зР,9 ОЧ 8 Объем О,6 изд. л, Подписно и открытий при Совете Министров СССР р. Серова, д, 4
