Генератор прямоугольных импульсов с несогласованной удаленной нагрузкой
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 178856
Автор: Мешков
Текст

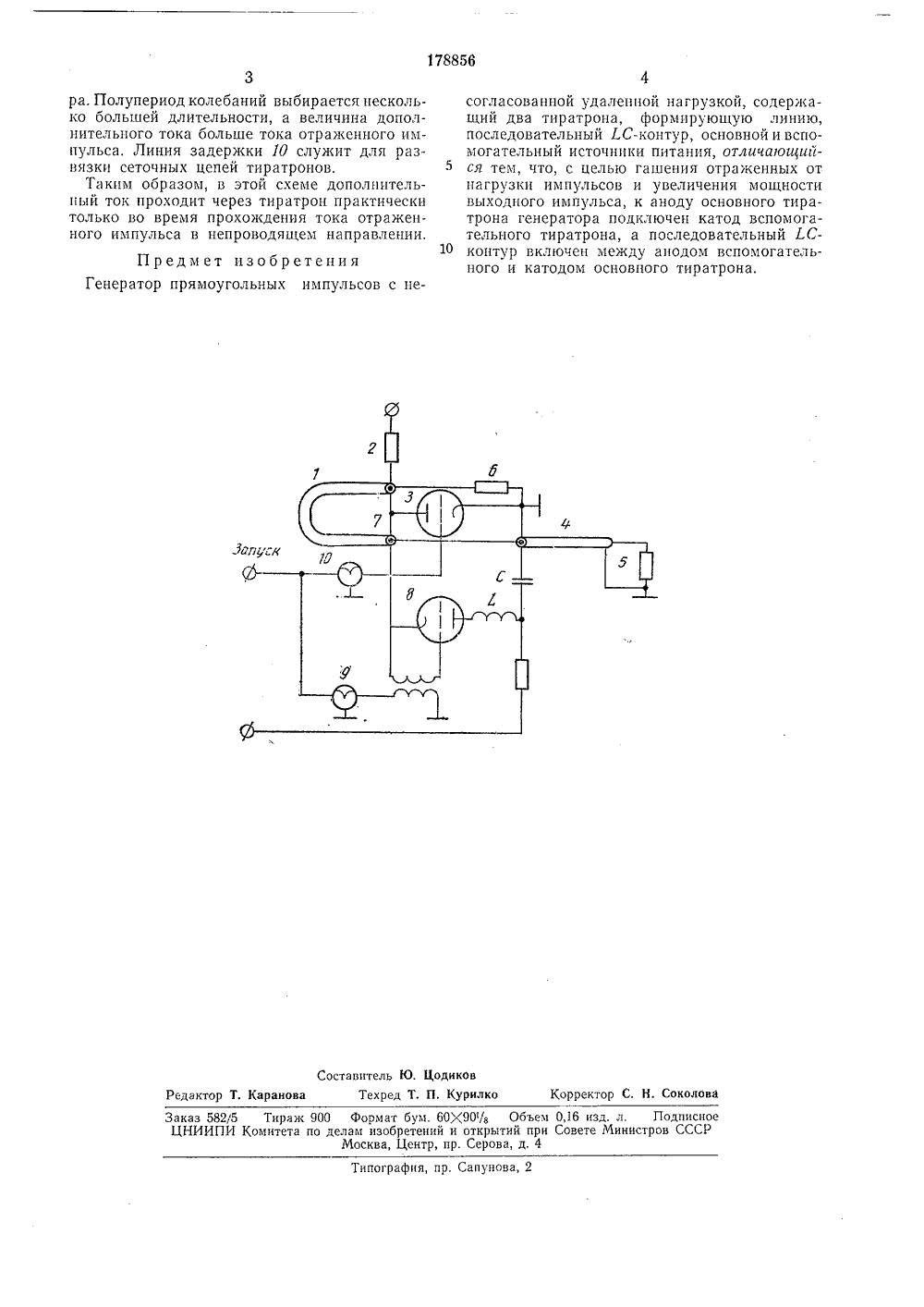

Союз Советских Социалистических РеслубликЗависимое от авт. свидетельстваКл. 21 а 1, 360 з явлено 02. Х.1964 ( 919615/26 исоединенцем заявкиМПК Н 031 с ПриоритетОпубликован Номитет оо делам изобретений и откры ори Соеете Министр СССР,11,1966, Бюллетень 1 ч ДК 621.373.432 (088,8 ата опубликования описания 2 б.111.19 б ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ. С НЕСОГЛАСОВАННОЙ УДАЛЕННОЙ НАГРУЗКОЙ 1Тиратроцные генераторы с формирующей линией широко применяются для генерирования цацосекунадных импульсов. По мере уменьшения длительности импульсов время прохождения их от генератора к нагрузке по линии передачи становится соизмеримым ц может превышать длительность импульса.При несогласованной или нелинейной нагрузке возникает отраженный импульс, который следует к выходу генератора. Если выходное сопротивление генератора после пробоя тиратрона не совпадает с сопротивлением линии, то импульсы вновь отражаются и создают на нагрузке повторные импульсы.Предлагается схема генератора, в которой отраженные волны гасятся в тиратроце генератора, отличающаяся тем, что параллельно основному тиратрону генератора включены последовательно тцратроц с обратным включением и последовательный 1,С-контур.Генератор состоит из формирующей линии 1, подключенной через зарядное сопротивление 2 к источнику питания. Линия 1 (кабель) свернута в петлю. Концы ее оплетки подсоединены к аноду тиратрона 3. К одному концу внутреннего провода зарядного кабеля подсоединен внутренний провод линии 4, ведущей к нагрузке 5. Оплетка этой линии подсоединена к катоду тиратрона 3. Ко второму концу внутреннего провода линии 1 подсоединено сопротивление 6. Линия 4 может быть заменена на нелинейную линию для обострения фронта импульса. На стыке лцпцц 1 ц 4 должны выполняться условия согласования.5 Сопротивление 6 ставится для того, чтобы гасить отраженные волны ц его величина должна быть равна волновому сопротивлению линии 1. Основные импульсы генератора имеют отрицательную полярность. Отраженные цм пульсы в зависимости от величины нагрузкимогут быть положительными или отрицательнымп. Длительность отраженных импульсов может превышать длительность основных импульсов. Отраженные импульсы, если они от рццательные, не проходят к согласующемусопротивлению, так как в точке 7 тцратрон по отношению к штм включен в непроводящем направлении. Для нормального гашения отраженных импульсов через тцратрон 3 пропуска ют дополнительный ток, Источником дополнительного тока является 1.,С-контур, включенный последовательно с дополнительным тиратроном 8. Емкость контура заряжается до малого по сравнению с Е напряжения. Лц нцю задержки 9 выбирают такой, чтобы тиратрон 8 открывался только к моменту прихода отраженного импульса к точке, где он не пропускается тцратроном 3. Через оба тцратрона проходит дополнительный ток, равный по ЗО длительности полуперцоду колебаний коцту78856 Составитель Ю. ЦодиковРедактор Т. Каранова Техред Т. П. Курилко Корректор С. Н. Соколо бум. 60 К 90/а Объем 0,16 изд. л. Подписное етений и открытий при Совете Министров СССРЦентр, пр. Серова, д. 4 Заказ 582/5 Тираж 900 Форма ЦНИИПИ Комитета по делам изо МоскваТипография, пр. Сапунова ра. Полупериод колебаний выбирается несколько большей длительности, а величина дополнительного тока больше тока отраженного импульса, Линия задержки 10 служит для развязки сеточных цепей тиратронов.Таким образом, в этой схеме дополнительшяй ток проходит через тиратрон практически только во время прохождения тока отраженного импульса в непроводящем направлении. Предмет изобретения Генератор прямоугольных импульсов с не согласованной удаленной нагрузкой, содержащий два тиратрона, формирующую линию, последовательный 1.С-контур, основной и вспомогательный источники питания, отличающийся тем, что, с целью гашения отраженных от нагрузки импульсов и увеличения мощности выходного импульса, к аноду основного тира- трона генератора подключен катод вспомогательного тиратрона, а последовательный 1,С контур включен между анодом вспомогательного и катодом основного тиратрона.
СмотретьЗаявка
919615
А. Н. Мешков
МПК / Метки
МПК: H03K 3/55
Метки: генератор, импульсов, нагрузкой, несогласованной, прямоугольных, удаленной
Опубликовано: 01.01.1966
Код ссылки
<a href="https://patents.su/2-178856-generator-pryamougolnykh-impulsov-s-nesoglasovannojj-udalennojj-nagruzkojj.html" target="_blank" rel="follow" title="База патентов СССР">Генератор прямоугольных импульсов с несогласованной удаленной нагрузкой</a>
