Номер патента: 177574
Авторы: Алексеев, Белинский, Всесоюзный, Катлер, Темкин
Текст

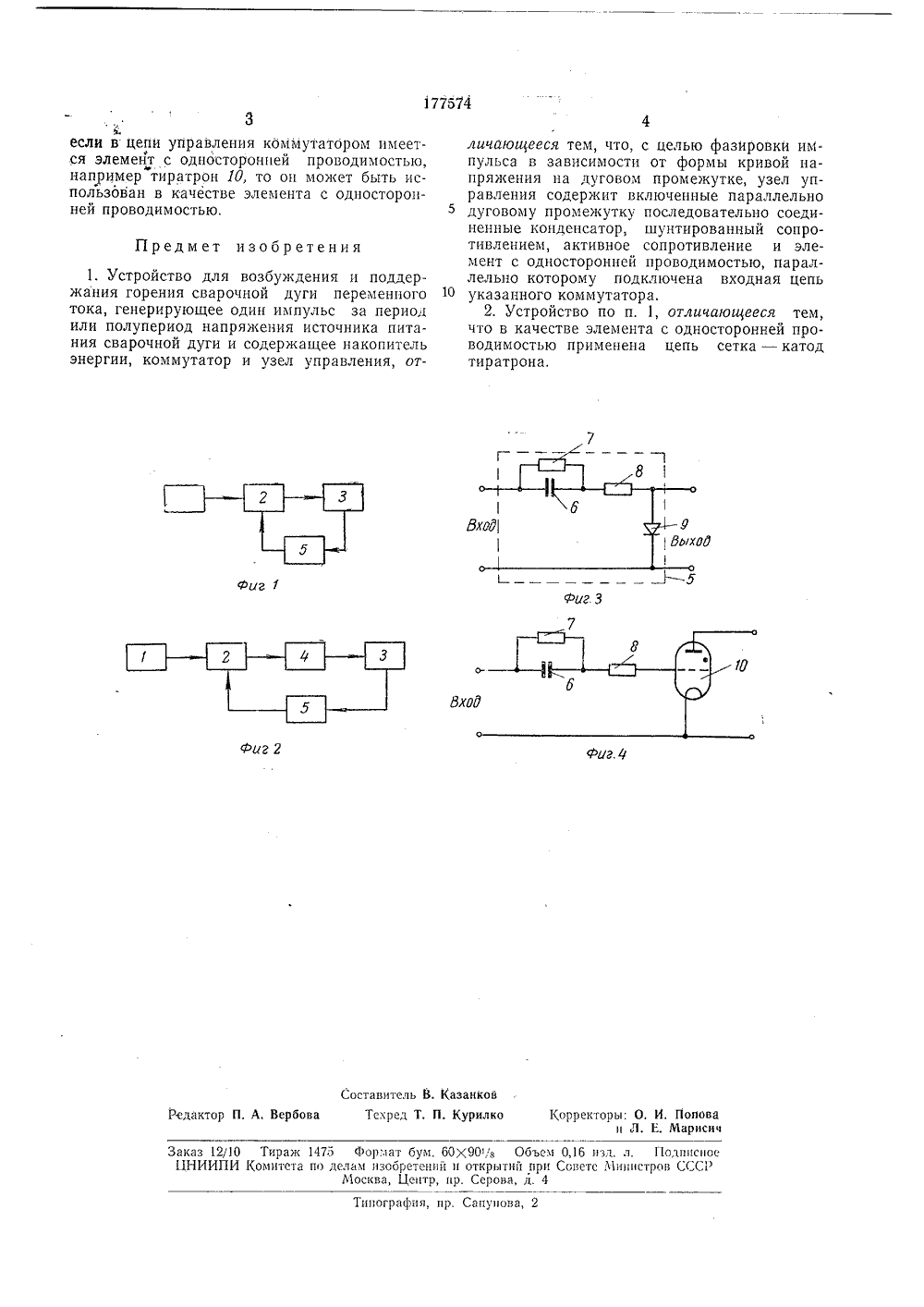

ОПИСАНИЕИЗОБРЕТЕНИЯИ АВТОРСКОМУ СВЙДЕТЕДЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваКл, 2111, 30,Заявлено 11.11.1964 ( 881651124-7)с прцсоединецием заявкиМПК Н 05 Ь Приоритет Комитет по делам изобретений и открыти при Совете Министров СССРОпубликовано 18,Х 1.1965. БюллетеньДата опубликования описания 16.11.1966 Авторыизобретения С. М. Катлер, Ю. Е, Алексеев, С, М, Белинский и Б. Я. Темкин Заявитель Всесоюзный научно-исследовательский институт электросварочногооборудования СТРОИСТВО ДЛЯ ВОЗБУЖДЕНИЯ И ПОДДЕРЖАНИЯГОРЕНИЯ СВАРОЧНОЙ ДУГИ ПЕРЕМЕННОГО ТОКА Известные устройства для стабилизации горения сварочной дуги, содержащие накопитель энергии, коммутатор и узел управления, не обеспечивают фазировки импульса в зависимости от формы кривой напряжения.Основной отличительной особенностью данного устройства является то, что узел управления содержит включенные параллельно дуговому промежутку последовательно соединенные конденсатор, шунтированный сопротивлением, активное сопротивление и элемент с односторонней проводимостью, параллельно которому подключена входная цепь коммутатора. В результате обеспечивается фазировка импульса в загисимости от формы кривой напряжения на дуговом промежутке.В качестве элемента с односторонней проводимостью может быть применена цепь сетка - катод тиратрона.На фиг. 1 и 2 представлены блок-схемы предложенного устройства; на фиг. 3 и 4 - схемы узла управления.Импульсы, получаемые при разряде накопителя энергии 1, через коммутатор 2 подаются на нагрузку 3, в качестве которой может быть использовано активное сопротивление, включенное последовательно с дуговым промежутком, или колебательный контур. Накопитель энергии может разряжаться на нагрузку непосредственно цлц через импульсный трансформатор 4..Момент подачи импульса управляется узлом управления 5, содержащим конденсатор 5 6, шунтцроваццый сопротивлением 7, активное балластное сопротивление 8 ц элемент 9 с односторонней проводимостью, в качестве которого может быть использована цепь сетка в кат тцратрона 10, На узел управления 10 подается напряжение дугового промежутка.При отсутствии дуги конденсатор заряжается до напряжения, определяемого амплитудой синусоцдального напряжения холостого хода ц соотношением сопротивлений /, 8 ц сопротивления элемента 9 с одностороццец проводимостью в проводящем направлении,Величина напряжения определяет прц холостом ходе момент появления положительного сигнала на выходе узла управления 5. Прц 2 О горении дуги вследствие малого среднего значения полуволны дугового напряжения по сравнению с напряжением прц холостом ходе напряжение падает. Ток зажигания, возника-.ющий в начале полупериода, свободно проходит через конденсатор ц образует положительный сигнал па выходе узла 5. Положительный сигнал, полученный ца выходе этого узла, может сниматься непосредственно коммутатором или через усилитель. В случае,аказ 12/10 Тираж 1475 формат бум. бОХ 901 8 Объев ЦНИИПИ Комитета по делам изобретений и открытий приМосква, Центр, пр. Серова, д. 4,16 изд. л. Подписноесвете Министров СССР ипографип, пр. Сапунова, 2 3если в цепи управления коммутатором имеется элемент с односторонней проводимостью, например тиратрон 10, то он может быть использован в качестве элемента с односторонней проводимостью. Предмет изобретения 1. Устройство для возбуждения и поддержания горения сварочной дуги переменного тока, генерирующее один импульс за период или полупериод напряжения источника питания сварочной дуги и содержащее накопитель энергии, коммутатор и узел управления, отличающееся тем, что, с целью фазировки им.пульса в зависимости от формы кривой напряжения на дуговом промежутке, узел управления содержит включенные параллельно дуговому промежутку последовательно соединенные конденсатор, шунтированный сопротивлением, активное сопротивление и элемент с односторонней проводимостью, параллельно которому подключена входная цепь 10 указанного коммутатора.2. Устройство по п. 1, отличающееся тем,что в качестве элемента с односторонней проводимостью применена цепь сетка - катод тиратрона.
