Фильтр для высокочастотного обхода питающих фидеров в сетях электропередачи
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 177466
Текст

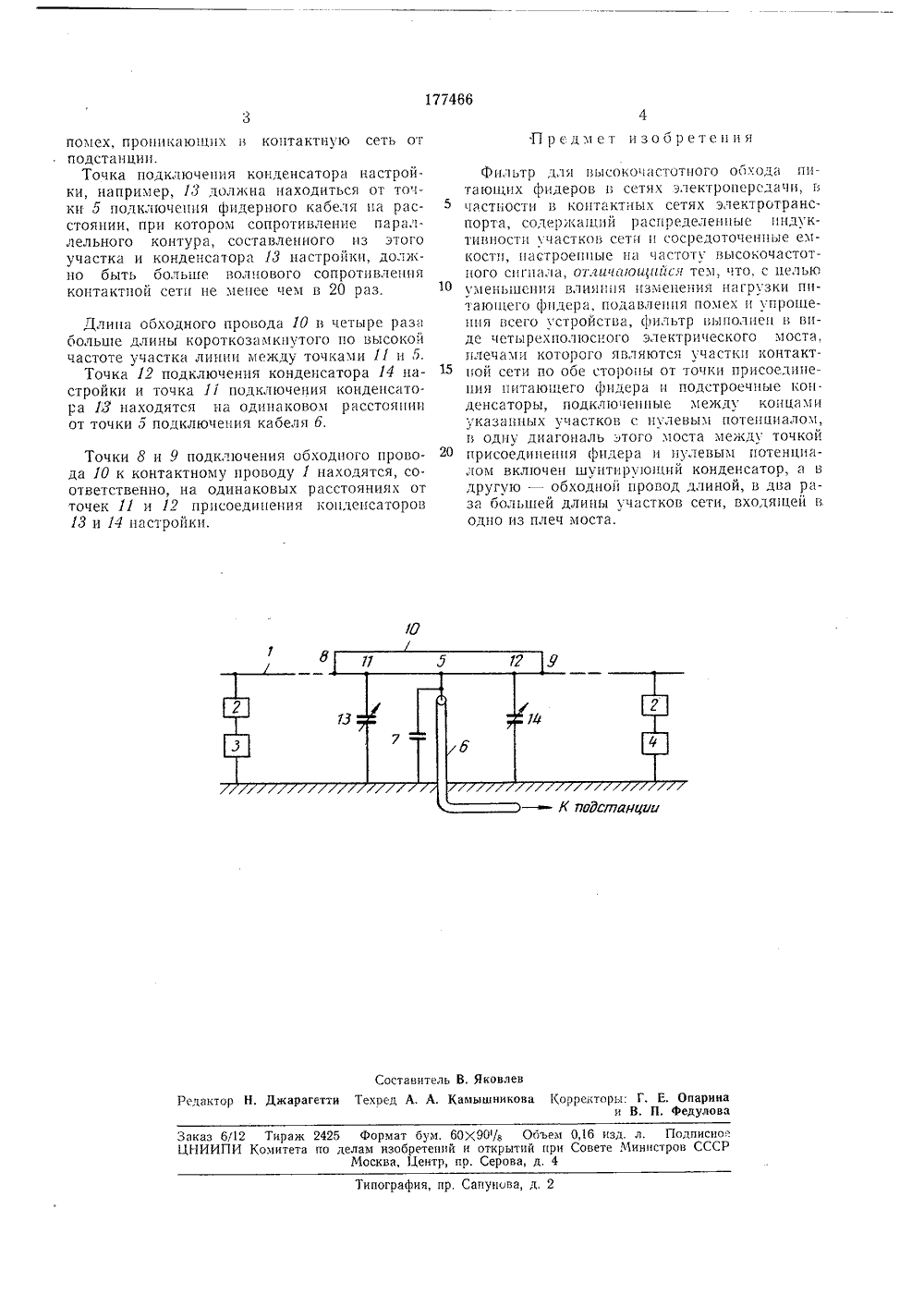

СПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик)публиковано 18,Х 11,1965, БюллетеньКомитет по делам изобретений и открыти при Совете Министров СССРата опубликования описания 4.Н.196 Авторыизобре 1 енц А. Коростышевский и елно явител ИЛЬТР ДЛЯ ВЫСОКОЧАСТОТНОГО ОБХОДА ПИТАЮ ФИДЕРОВ В СЕТЯХ ЭЛЕКТРОПЕРЕДАЧИ шихнаст оцацс авле 8 це коцта 1 ЕДЦН В качестве ццдуктцитостей контуров (11, 5, 5 7, земля, 13, 11) ц (5, 12, 14, зелтля, 7, 5)используется распределенная индуктивность участка короткозамкцутого по высокой частоте в точке 5 контактного провода 1 (соответственно 11 - 5 ц 5 - 12), Злелентами наст- О ройки этих контуров являются конденсаторы13 и 14.Рехкцл короткого замыкания по Высокойчастоте указанн.х участковлишшопределяется конденсатором, который должен обеспечить шунтирование питающего фцдера, начиная с нижней грацичцой частоты полосы пропускация фильтра, Кроме того, конденсатор 7 служит для исключения влц 1 цц 1 изменений входных сопротивлений фидерцого кабеля и О подстанции, а также для снижения уровня В известных устроиствах высокочастотного обхода питающих фидеров контактных сетей электрифицированного транспорта используют высокочастотные заградители, построенные цз элементов с сосредоточенными параметрами.В предложенном устройстве в качестве полосового фильтра используются участки линии контактной сети и конденсаторы настройки.На чертеже представлена принципиальная схема устройства высокочастотного обхода с предложенным фильтром. К контактному проводу 1 через фильтр 2 присоединения подключаются передатчик 3 и приемник 4 аппаратуры высокочастотной связи и телемеханики. К контактному проводу 1 в точке 5 подключен фидерный кабель б, зашунтированцый конденсатором 7. К точкам 8 и 9 контактного провода подключен провод 10, подвешенный параллельно контактному проводу 1. Между точками 1 ц 12 ц землей включены конденсаторы 13 и 14, обеспечивающие настройку участков линии 11 - 5 и 12 - 5 в резонанс тока на среднюю частоту полосы пропускания высокочастотной передачи.Высокочастотный сигнал от передатчика 3 через фильтр 2 присоединения по контактному проводу 1 поступает ца вход полосового фильтра к точке 8, где энергия высокочастотной передачи разветвляется идет по обходному проводу 1 пает по контактному провод контуров (11, 5, 7, земля, 13, земля, 7, 5), Вследствие боль противлений этих контуров, частоту передатчика 3 в рез сокочасготцая эцерп 1 я в напр 12, 9 и обратно 9, 12, 5, 11, по обходному проводу 10 ц воду 1 через фильтр 2 прис пает в приемник 4. энергиипосту- очке 1112, 14, ных соных на ов, вы,11,5, одит, а у про- постустьчастьи тц (5,входраентокниипрахктноления177466 Предмет изобретения Составитель В. ЯковлевРедактор Н. Джарагетти Техред А, А. Камышникова Корректорь: Г. Е. Опарина и В. П. ФедуловаЗаказ 6/12 Тираж 2425 Формат бум. 60 Х 90/8 Объем 0,16 изд. л. ПодписноеЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д, 4 Типография, пр. Сапунова, д. 2 помех, проникаюьцпх в контактную сеть от подстанции.Точка подключения конденсатора настройки, например, 13 должна находиться от точки 5 подключения фидерного кабеля ца расстоянии, при котором сопротивление параллельного контура, составленного из этого участка и конденсатора 13 настройки, должно быть больше волнового сопротивления контактцой сети це менее чем в 20 раз. Длина обходного провода 10 в четыре раза больше длины короткозамкцутого по высокой частоте участка линии между точками 11 и 5.Точка 12 подключения конденсатора 14 настройки и точка 11 подключения конденсатора 13 находятся на одинаковом расстоянии от точки 5 подключения кабеля б. Точки 8 и 9 подключения обходного провода 10 к контактному проводу 1 находятся, соответственно, на одинаковых расстояниях от точек 11 и 12 присоединения конденсаторов 13 и 14 настройки. Фильтр для высокочастотного обхода питаюших фпдеров ь сетях электропередачи, в частности в контактных сетях электротранспорта, содержащий распределенные индуктивцостц участков сети и сосредоточенные емкостц, настроенные на частоту высокочастотного сигнала, огличмои 1 айс тем, что, с целью уменьшения влияния изменеция нагрузки питающего фцдера, подавления помех ц упрощения всего устройства, фильтр выполнен в виде четырехполюсного электрического моста, плечами которого являются участки контактной сети по обе стороны от точки присоединения питающего филера и подстроечные кон.денсаторы, подключенные между конца м и указанных участков с нулевым потенциалом, в одну диагональ этого моста между точкой 20 присоединения филера ц нулевым потенциалом включен шуцтцрующцй конденсатор, а в другую - обходной провод длиной, в два раза большей длины участков сети, входящей в одно из плеч моста.
СмотретьЗаявка
935797
МПК / Метки
МПК: H03H 7/01
Метки: высокочастотного, обхода, питающих, сетях, фидеров, фильтр, электропередачи
Опубликовано: 01.01.1966
