Способ автоматического регулирования процесса

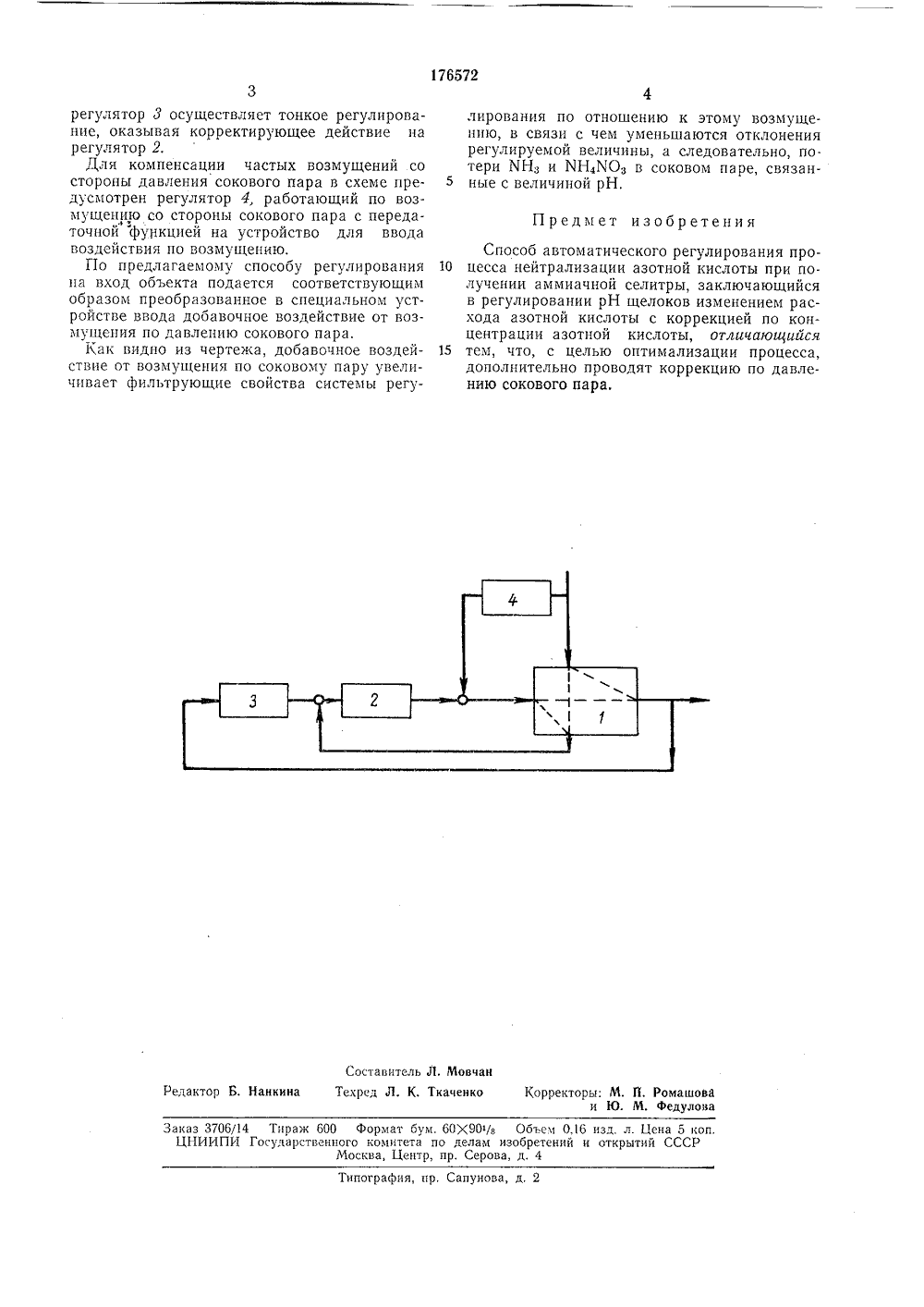

376572 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик 11 ЛЕ 1,"; иТ х НИЧЕС 1 Аяь" 5-1 ИПТВКЛ Зависимое от авт. свиде Заявлено 13.11,1965 ( льства 3-26) 62 присоединением заявки М ПК С Приор ите Государственный комитет по дела изобретений и открытий СССУДК 66. - 503,51:661 525.3 (088.8) ецьМ 2 Б 5 олл убликовано публикования описания ЗО.Х 11.196 Да, Ахназарова, В. В, Кафаров, В. А, Орд и В, М. Калашяп Авторыизобретен и Заявите СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПРОЦЕ НЕЙТРАЛИЗАЦИИ АЗОТНОЙ КИСЛ 01 Ы ПРИ ПОЛУЧЕНИ АММИАЧНОЙ СЕЛИТРЫ 1 2ы и аммиака с сок режимом работы И одписная группа,Л 45 Известные способы автоматического регулировация процесса нейтрализации азотнойкислоты заключаются в регулировании рНщелоков изменением расхода азотной кислоты с коррекцией по концентрации азотной кислоты.Недостаток этих способов заключается втом, что система регулирования це являетсяицвариацтцой по отцошению к измеияющейсяв ходе процесса в значительной степени величине давления сокового пара.Цель изобретения заключается в оптималцзации процесса,Предлагаемый способ отличается тв ходе регулирования рН щелоков д15тельно проводят коррекцию по давлекового пара,Способ применяется в аппарате ИТН(Использователь тепла реакции), являющемся основным в стадии нейтрализацииазотной кислоты при получении аммиачнойселитры.Процесс нейтрализации аммиака азотнойкислотой сопровождается потерями аммиакаи аммиачной селитры с соковым паром. Всвязи с этим задачей автоматического управления процессом иейтрализации является сведение к минимуму величины потерь связанного азота,Потери селитрором связаны с Т колцчествеццой оценки влияния режима р 1- боты аппарата пя величину потерь были получецы уравнения множествецной регрессии.11 а чертеке изооряжепа блок-схеъ 5 с с 55- томатцческое устройство для реялцзяццп предлагаемого способа,Способ предусматривает контур регулирования рН иа третьей полке реакционного сосуда 1 в качестве стабилизирующего контура с регулятором 2. Второй контур с регуляторомоказывает корректирующее действие пя первый регулятор.Когда ца регулируемый объект действуют возмущения со стороны регулирующего орга 55 а 3 (цагРУзка по НХО,ь онцецтРацц 51 НМО), промежуточная регулируемая велпчцця реакционного сосуда 1 откликается ця эти возмущения (а также и на регулирующее воздействие по НМО) со зцачцтельцо мецьшей цнерциоццостью, чем основной регулятор 2.Так как инерционность регулируемого участка для регулятора 2 оказывается незначительной (45 сск), то оыстродействие этого контура регулпровяцця может оыть относительно оолыцим, В результате достцгястс 5 лмч 5 ця 5 стяоилизяцця процесс 5, тяк 5 то возмущеця, идущие со стороны регу,п 5 ру 5 ощего оргапа, в мецьшей степени влияют ця осцовпую регулируемую величину,В связи с тем, что невозможно точно устяцогцть велцчцпу, задав 5 еуо ца регулятор 2,176572 Составитель Л. МовчаТехрсд Л. К. Ткаченко ректоры: М. П. Ромашова и Ю. М. федулова Редактор Б, Нанкин каз 3706/14 Тираж 600 формат бум. 60 Х 90/8 Объем 0.1 ЦНИИПИ Государственного комитета по делам изобретенийМосква, Центр, пр. Серова, д. 4 д. л. Цена 5 ко ткрытии СССР Типография, пр. Сапунова, д. 2 регулятор 3 осуществляет тонкое регулирование, оказывая корректирующее действие на регулятор 2.Для компенсации частых возмущений со стороны давления сокового пара в схеме предусмотрен регулятор 4, работающий по возмущению со стороны сокового пара с передаточной функцией на устройство для ввода воздействия по возмущению.По предлагаемому способу регулирования на вход объекта подается соответствующим образом преобразованное в специальном устройстве ввода добавочное воздействие от возмущения по давлению сокового пара.Как видно из чертежа, добавочное воздействие от возмущения по соковому пару увеличивает фильтрующие свойства системы регулирования по отношению к этому возмущенп 1 о, в связи с чем уменьшаются отклонения регулируемой величины, а следовательно, потери ХНа и ХН 4 ХОа в соковом паре, связан ные с величиной рН. Предмет изобретения Способ автоматического регулирования про цесса нейтрализации азотной кислоты при по.лучении аммиачной селитры, заключающийся в регулировании рН щелоков изменением расхода азотной кислоты с коррекцией по концентрации азотной кислоты, отличающийся 15 тем, что, с целью оптимализации процесса,дополнительно проводят коррекцию по давлению сокового пара.
