Вакуумный пикнометр для определения плотности металлических расплавов

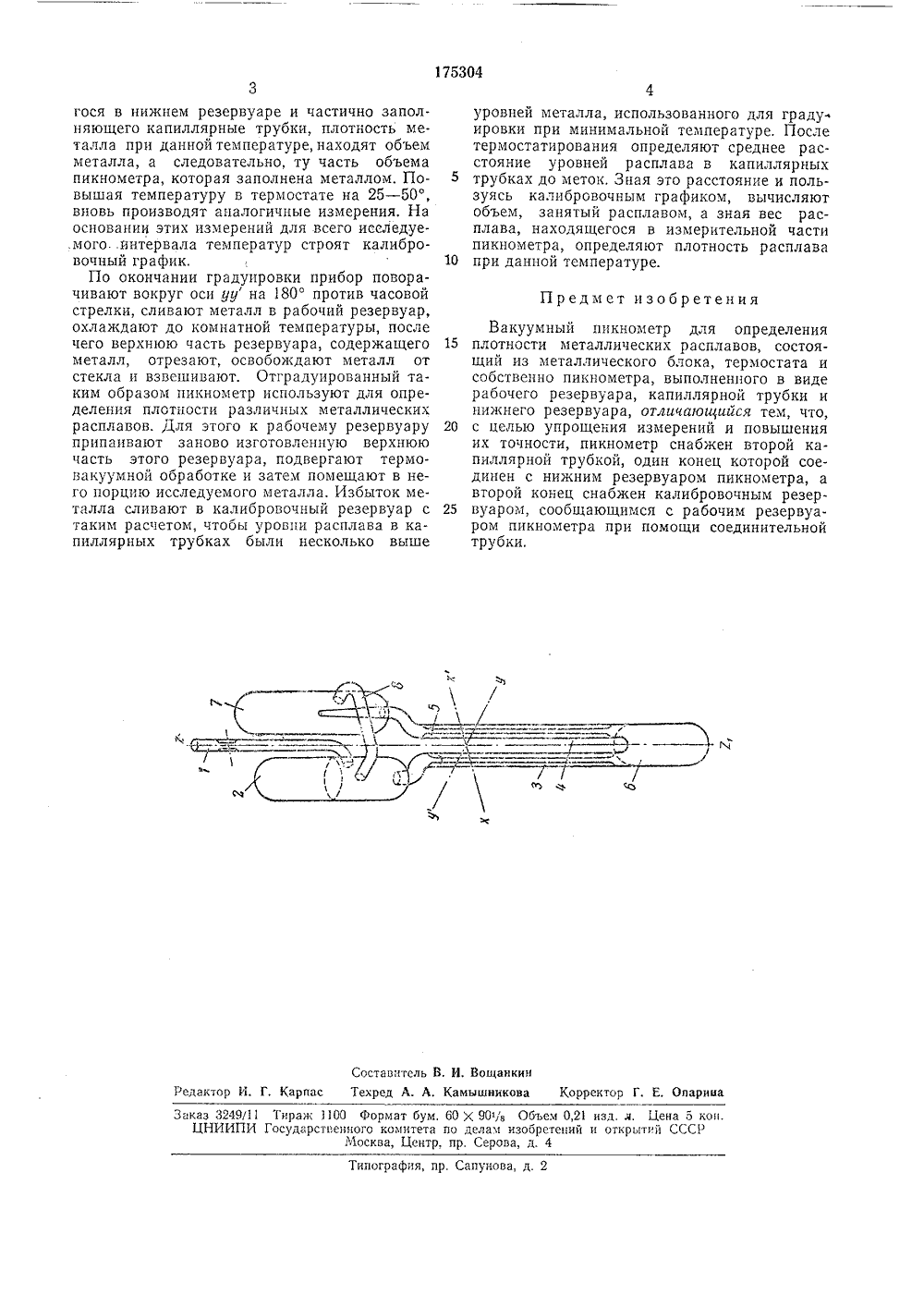

О П И С А Н И Е 75304ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицвских РеспубликЗависимое от авт. свидетельствааявлено 26,Ч.1964 (919021/26-25 2, 1 ц исоединением заявки6 01 п риоритет Государственныйомитет во деламизобретенийи открытий СССР 965, Бюллетень19 УДК 531.758.4.08(088.8) Опубликовано 21 ага опубликования описания 18,Х 1.1965 Авторыизобретени Х, И, Ибрагимов, Н. Л. Покровский и П, П, Пугачев явит ВАКУУМНЬй ПИКНОМЕТР ДЛЯ ОПРЕДЕЛЕНИЯ ПЛОТНОСТ МЕТАЛЛИЧЕСКИХ РАСПЛАВОВтся к приборам для опеталлических расплавов Подписная группа1 Изобретение относиределения плотности ьи сплавов.Известен вакуумный пикнометр для измерения плотности металлических расплавов исплавов, состоящий из металлического блока,термостата и собственно пикнометра, выполненного в виде верхнего (рабочего) резервуара, капилляра и нижнего резервуара.Предложенный пикнометр снабжен второйкапиллярной трубкой, один конец которой соединяется с нижним резервуаром, а другойконец снабжен калибровочным резервуаром,сообщающимся с рабочим резервуаром пикнометра при помощи соединительной трубки.Прибор позволяет упростить измерения и повысить их точность,На чертеже изображена схема пикнометра.Прибор содержит металлический блок, вкотором производится термовакуумная обработка, собственно пикнометр и термостат.Собственно пикнометр состоит из трубки 1,предназначенной для перегонки испытуемогометалла в рабочий резервуар 2, двух капиллярных трубок 3, 4, снабженных метками 5 вверхней части и сообщающихся между собойпосредством нижнего резервуара б, и калибровочного резервуара 7. Рабочий резервуар 2пикнометра соединяется с калибровочным резервуаром 7 посредством соединительнойтрубки 8. Работа устройства заключается в следующем. Вначале производят градуировку прибора. Для этого пикнометр подвергают термовакуумной обработке, после чего в рабочий ре зервуар 2 пикнометра переплавляют черезтрубку 1 некоторое количество металла высокой степени чистоты, плотность которого известна. Металл из рабочего резервуара 2 по капиллярной трубке 3 стекает в нижний ре- О зервуар б пикнометра. Так как рабочий, калибровочный и нижний резервуары представляют собой сообщающиеся сосуды, то заполпение нижнего резервуара и капиллярных трубок происходит без затруднений.5 Затем пикнометр отпаивают от вакуумнойустановки и, поворачивая его вокруг оси ур по часовой стрелке, избыток металла сливают в калибровочный резервуар 7, добиваясь, чтобы уровни металла в капиллярных трубках О находились ца расстоянии 1 - 2 сл от нижнихшироких оснований этих трубок, Прц повороте пцкнометра вокруг осц хх металл из калибровочного резервуара поступает в рабочий резервуар 2. После этого пикнометр помеща ют в воздушный термостат и подвергают термостатированию при температуре, близкой к температуре затвердевания данного металла, С помощью катетометра определяют расстояние уровней металла в капиллярных трубках ЗО до соответствующих меток 5 и находят среднее расстояние. Зная вес металла, находяще175304 Предмет изобретения Составитель В, И. Вощанкинедактор И. Г. Карпас Текред А. А. Камышникова Корректор Г. Е. Опарина аказ 3249/11 Тираж 1100 Формат бум, 60 Х 90 Чв Объем 0,21 изд. л. Цена 5 к ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4 ипография, пр. Сапунова, д. 2 гося в нижнем резервуаре и частично заполняющего капиллярные трубки, плотность металла при данной температуре, находят объем металла, а следовательно, ту часть объема пикнометра, которая заполнена металлом. Повышая температуру в термостате на 25 - 50, вновь производят аналогичные измерения. На основании этих измерений для всего исследуе,могоинтервала температур строят калибровочный график.По окончании градуировки прибор поворачивают вокруг оси уу на 180 против часовой стрелки, сливают металл в рабочий резервуар, охлаждают до комнатной температуры, после чего верхнюю часть резервуара, содержащего металл, отрезают, освобождают металл от стекла и взвешивают. Отградуированный таким образом пикнометр используют для определения плотности различных металлических расплавов. Для этого к рабочему резервуару припаивают заново изготовленную верхнюю часть этого резервуара, подвергают термовакуумной обработке и затем помещают в него порцию исследуемого металла. Избыток металла сливают в калибровочный резервуар с таким расчетом, чтобы уровни расплава в капиллярных трубках были несколько выше уровней металла, использованного для граду.ировки при минимальной температуре, После термостатирования определяют среднее расстояние уровней расплава в капиллярных 5 трубках до меток, Зная это расстояние и пользуясь калибровочным графиком, вычисляют объем, занятый расплавом, а зная вес расплава, находящегося в измерительной части пикнометра, определяют плотность расплава 10 при данной температуре. Вакуумный пикнометр для определения 15 плотности металлических расплавов, состоящий из металлического блока, термостата и собственно пикнометра, выполненного в виде рабочего резервуара, капиллярной трубки и нижнего резервуара, отличающийся тем, что, 20 с целью упрощения измерений и повышенияих точности, пикнометр снабжен второй капиллярной трубкой, один конец которой соединен с нижним резервуаром пикнометра, а второй конец снабжен калибровочным резер вуаром, сообщающимся с рабочим резервуаром пикнометра при помощи соединительной трубки.
