Инжектор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

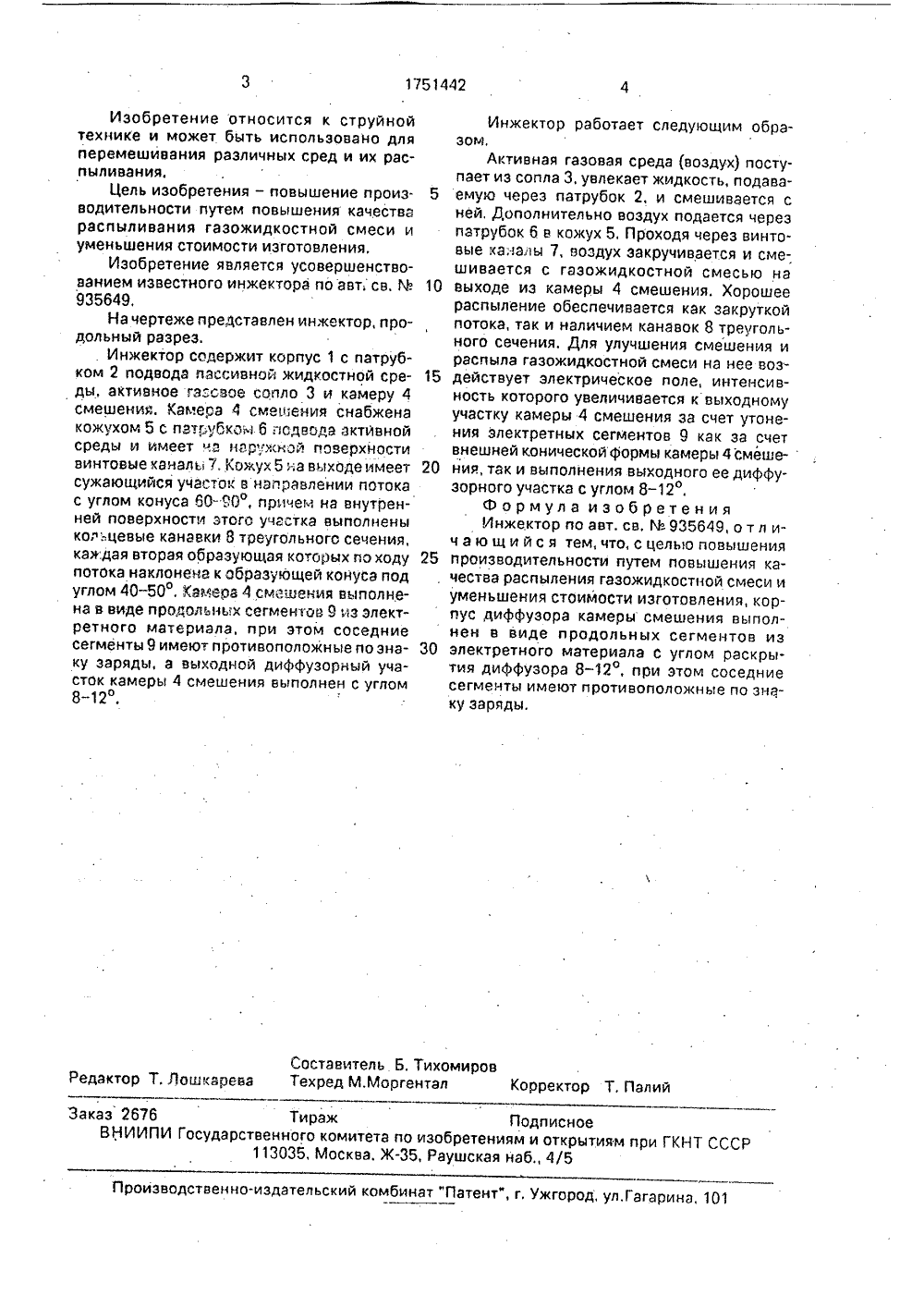

ОЮЗ СОВЕТСКИХОЦИАЛИСТИЧЕСКИХЕСПУБЛИК 42 А 2 04 Р 5 14 К АВТО льство ССС/ г ГгГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТПРИ ГКНТ СССР У СВИДЕТЕЛЬСТВУ(71) Ленинградское высшее инженерноеморское училище им, адм. С, О, Макарова(56) Авторское свидете РВ 935649, кл. Р 04 Р 5(57) Изобретение относится к струйной технике и может быть использовано для перемешивания и распыливания различныхсред. Цель изобретения - повышение производительности путем повышения качества распыливания газожидкостной смеси иуменьшения стоимости изготовления, Инжектор содержит корпус 1 с патрубком (П) 2 подвода пассивной жидкостной среды, активное газовое сопла 3 и камеру смешения (КС) 4. КС 4 снабжена кожухом 5 с П 6 подвода активной среды и имеет на наружной поверхности винтовые каналы 7. Кожух 5 на выходе имеет сужающийся участок в направлении поока с углом койуса 60-90, причем на внутренней поверхности этого участка выполнены кольцевые канавки 8 треугольного сечения, каждая вторая образующая которых по ходу потока йаклонена к образующей конуса под углом 40 - 500, КС 4 выполнена в виде продольных сегментов 9 из электретного материала, при этом соседние сегменты 9 имеют противоположные по знаку заряды, а выходной диффузорный участок КС 4 выполнен с углом 8 - 12. 1 ил, 81)эд,т1751442 Составитель Б. ТихомировРедактор Т. Лошкарева Техред М,Моргентал Корректор Т. Палий Заказ 2676 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к струйной технике и может быть использовано для перемешивания различных сред и их распыливания.Цель изобретения - повышение производительности путем повышения качества распыливания газожидкостной смеси и уменьшения стоимости изготовления.Изобретение является усовершенствованием известного инжектора по авт, св, 1 Ф 935649,На чертеже представлен инжектор, продольный разрез.. Инжектор содержит корпус 1 с патрубком 2 подвода пассивной жидкостной среды, активное газовое сопло 3 и камеру 4 смешения. Камера 4 смешения снабжена кожухом 5 с пзтрубком 6 подвода актйвной среды и имеет ча наружной поверхности винтовые каналы 7. Кожух 5 на выходе имеет сужающийся участок в направлении потока с углом конуса 60-90, причем на внутренней поверхности этого участка выполнены ко, ьцевые канавки 8 треугольного сечения, каждая вторая образующая которых по ходу потока наклонена к образующей конуса под углом 40-50 О, Камера 4 смешения выполнена в виде продольнь х сегментов 9 из электретного материала, при этом соседние сегменты 9 имеют противоположные по знаку заряды, а выходной диффузорный участок камеры 4 смешения выполнен с углом 12 о Инжектор работает следующим образом,Активная газовая среда (воздух) поступает из сопла 3, увлекает жидкость, подава 5 емую через патрубок 2, и смешивается сней, Дополнительно воздух подается черезпатрубок 6 в кожух 5, Проходя через винтовые каналы 7, воздух закручивается и смешивается с газожидкостной смесью на10 выходе иэ камеры 4 смешения. Хорошеераспыление обеспечивается как закруткойпотока, так и наличием канавок 8 треугольного сечения. Для улучшения смешения ираспыла газожидкостной смеси на нее воэ 15 действует электрическое поле, интенсивность которого увеличивается к выходномуучастку камеры 4 смешения за счет утонения электретных сегментов 9 как за счетвнешней конической Формы камеры 4 смеше 20 ния, так и выполнения выходного ее диффузорного участка с углом 8-12.Формула изобретенияИнжектор по авт. св, М 935649, о т л ич а ю щ и й с я тем, что, с целью повышения25 производительности путем повышения качества распыления газожидкостной смеси иуменьшения стоимости изготовления, корпус диффузора камеры смешения выполнен в виде продольных сегментов из30 электретного материала с углом раскрытия диффузора 8-12 О, при этом соседниесегменты имеют противоположные по знаку заряды,
СмотретьЗаявка
4792468, 07.12.1989
ЛЕНИНГРАДСКОЕ ВЫСШЕЕ ИНЖЕНЕРНОЕ МОРСКОЕ УЧИЛИЩЕ ИМ. АДМ. С. О. МАКАРОВА
КЛИМОВ ЮРИЙ СЕМЕНОВИЧ, СНЫТКО МИХАИЛ ХАРЛАМПОВИЧ, ЗАЙЦЕВ ВЯЧЕСЛАВ ИВАНОВИЧ, ВЕСЕЛКОВ НИКОЛАЙ АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: F04F 5/14
Метки: инжектор
Опубликовано: 30.07.1992
Код ссылки
