Генератор-векторметр для определения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

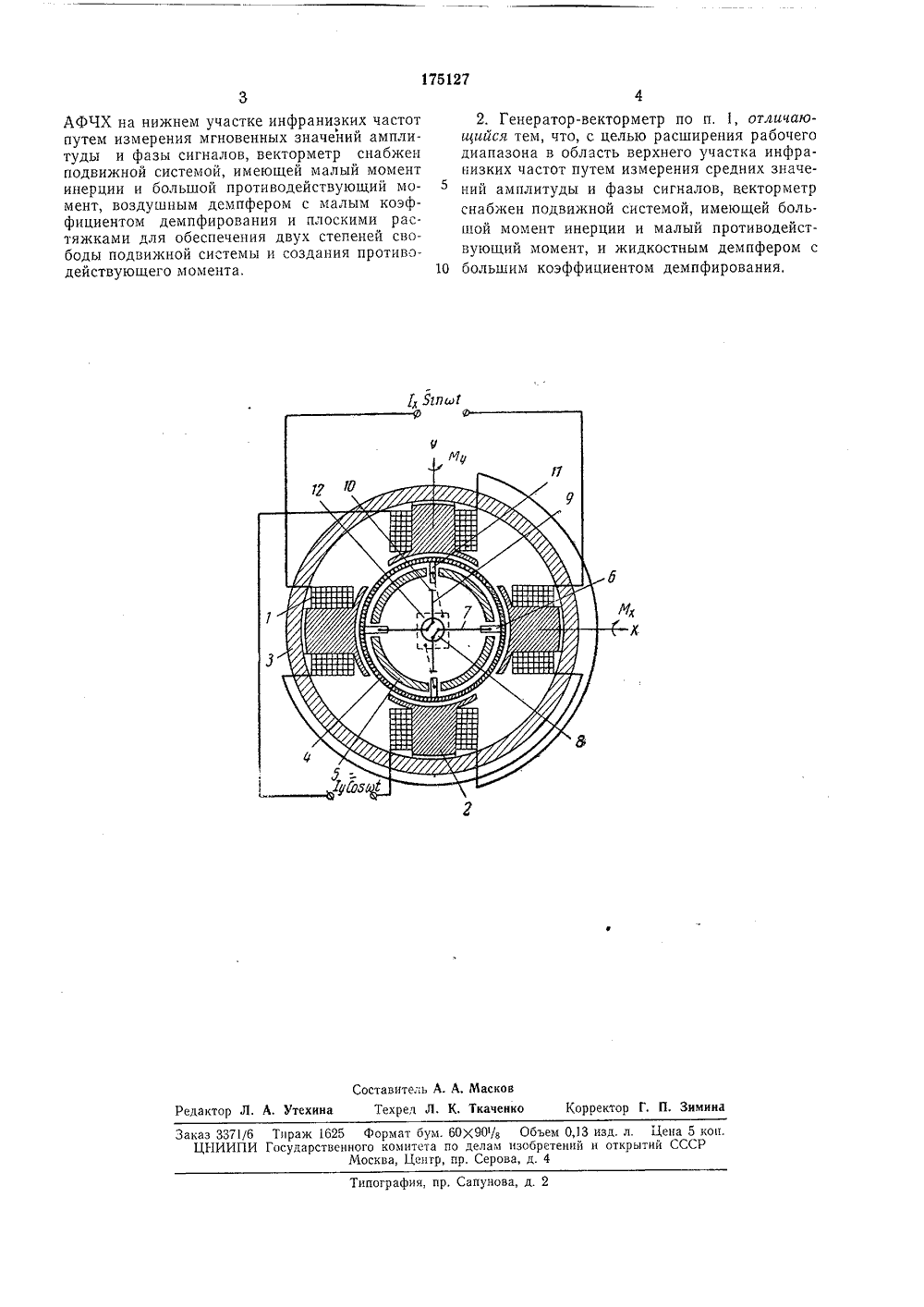

Союз Советских Социалистичесюа РеспубликЗависимое от авт. свидетельства881482/26-24) ки881483/26-2 Заявлено 15.11.1964 ( с присоединением зая ПриоритетОпубликовано 21.1 Х,1 Дата опубликования Кл. 21 е, 36,Государственный комитет по делам изобретений и открытий СССР2 Подписная группа95 Известны ферродинамические векторметры для измерения фазы и частоты сигналов на звуковых частотах.Предлагаемое устройство отличается от известных тем, что векторметр снабжен подвижной системой, имеющей малый момент инерции и большой противодействующий момент, а также воздушным демпфером и плоскими растяжками, либо подвижной системой, имеющей большой момент инерции и малый про тиводействующий момент, и жидкостным демпфером.Это позволяет использовать прибор для измерения мгновенных значений амплитуды и фазы сигналов на нижнем участке инфраниз ких частот, либо средних значений амплитуды и фазы сигналов на верхнем участке инфра- низких частот. Совместно с генератором НГПКприбор можно использовать для определения амплитудно-фазовых частотных ха рактеристик (ЛФЧХ) систем регулирования.На чертеже представлен описываемый генератор-векторметр.Прибор состоит из четырех неподвижных катушек 1, соединенных попарно, последова тельно и согласно. Катушки расположены на сердечниках 2, укрепленных на магнитопроводе 8. Подвижная круглая катушка 4 размещена в воздушном зазоре между полюсными наконечниками и внутренним магнитопроводом 30 5. Двумя крепежными стойками о подвижная катушка подвешена на плоской растяжке 7, Подвеска изоляционного диска 8 с помощью растяжки 9 к рессорам 10 и подвеска подвижной катушки растяжкой 7 к диску 8 обеспечивают подвижной системе две степени свободы относительно осей Х и У.На крепежных стойках 11 установлено зеркало 12 оптического указателя. Подвижная часть и внутренний магнитопровод помещены в ампулу с жидкостью или газом, что обеспечивает необходимое демпфирование прибора,При использовании векторметра для определения АФЧХ четырехполюсников его неподвижные катушки подключаются к сдвинутым по фазе на 90 сигналам, полученным от генератора НГПКс соответственно скорректированной схемой, а измеряемый сигнал с выхода четырехполюсника, питаемого от того же генератора, подается на подвижную катушку векторметра.Предмет изобретения1. Генератор-векторметр для определения амплитудно-фазовых частотных характеристик (ЛФЧХ) четырехполюсников, содержащий генератор инфранизкой частоты для получения двух, сдвинутых по фазе на 90, напряжений и векторметр ферродинамнческой системы, отгичающийся тем, что, с целью возможности использования устройства для определения175127 ДА 31 Пю 1 Составитель А. А. МасковРедактор Л. А, Утехина Техред Л. К. Ткаченко Корректор Г, П. Зимина Заказ 3371/6 Тираж 1625 Формат бум. 60 Х 90/в Объем 0,13 изд. л. Цена 5 коп. ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр, Серова, д. 4Типография, и р. Сапунов АФЧХ на нижнем участке инфранизких частот путем измерения мгновенных значений амплитуды и фазы сигналов, векторметр снабжен подвижной системой, имеющей малый момент инерции и большой противодействующий момент, воздушным демпфером с малым коэффициентом демпфирования и плоскими растяжками для обеспечения двух степеней свободы подвижной системы и создания противодействующего момента. 2. Генератор-векторметр по п, 1, отличаюиийся тем, что, с целью расширения рабочего диапазона в область верхнего участка инфра- низких частот путем измерения средних значений амплитуды и фазы сигналов, некторметр снабжен подвижной системой, имеющей большой момент инерции и малый противодействующий момент, и жидкостным демпфером с 10 большим коэффициентом демпфирования,
СмотретьЗаявка
881482
Г. В. зен, В. Е. Анфилов, Т. Г. Шевченко, Ю. Н. СтепаноЕ
МПК / Метки
МПК: G01R 27/28
Метки: генератор-векторметр
Опубликовано: 01.01.1965
Код ссылки
