Способ управления симистором
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1737724
Автор: Джус
Текст
)5 Н 03 К 17/ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ У С 8 ИДЕТЕЛЬСТ 8 ТОРС во СС идетельс 17/56, 19 АВЛЕНИ ИМИСТО тносится к импульсной ть использовано для рены тока в цепи переменс помощью симистора,(21) 4720635/21(57) Изобретениетехнике и может быгулирования величного напряжения Изобретение относится к импульсной технике,Целью изобретения является повышение надежности выключения симистора путем увеличения его стойкости к скорости нарастания анодного напряжения.На чертеже представлена схема устройства для осуществления способа.Симистор 1, трансформатор 2 тока и нагрузка 3 включены последовательно, К выходу трансформатора 2 подключен последовательно выпрямитель 4, резистор 5, нуль-орган 6, формирователь 7, усилитель 8. Последний через резистор 9 соединен, выходом с управляющим входом симистора 1, к которому также через резистор 10 подключен блок 11 управления. Параллельно входу симистора включен диод 12.Способ осуществляют следующим образом.Блок 11 управления вырабатывает положительные импульсы с регулируемой фазой, Симистор 1 - с однополярным (положительным) управлением регулирует величину тока Цель изобретения - повышение надежности выключается. Способ управления симистором состоит в подаче включающих положительных. импульсов на управляющий вход в каждый полупериод проводимости, Добавление операций измерения анодного тока, сравнение его с уставкой, близкой к номинальному току управления, и подаче на управляющий вход отрицательных импульсов в моменты уменьшения анодного тоха ниже уровня уставки увеличивают стойкость симистора к скорости нарастания анодного напряжения, 1 ил,в нагрузке 3, Импульсы управления поступают в каждый полупериод сетевого напряжения, При поступлении импульса симистор 1 включается и через нагрузку 3 протекает ток. Ток измеряется трансформатором 2. На этапе спадания под действием сетевого напряжения, ток первичной .обмотки трансформатора 2 проходит через значение, близкое по величине к номинальному току управления, При таком анодном токе возможно принудительное выключение симистора, Токовый сигнал после выпрямления выпрямителем 4 подается на вход нуль-органа 6. В момент прохождения тока через значение, при котором возможно выключение симистора 1, нуль-орган 6 отключается. При этом формирователь 7 формирует импульс, длительностью превышающей время выключения симистора, Этот импульс умощняется усилителем 8 и с отрицательным знаком подается нв управляющий вход симистора,В области малых анодных токов сими- стор 1 под действием отрицательного тока1737724 управления выключается и выдерживает, не переключаясь, большую скорость нарастания напряжения, что повышает надежность . выключения.ф о р мул а изобретен ия Способ управления симистором, состоящий в подаче включающих положительных импульсов на управляющий вход в каждый полупериод проводимости, о т л и ч а ю щ иСоставитель А.Смирноведактор Ю.Середа Техред М.МоргенталКоррект онча Подписноепо изобретениям и открытиям при ГКНТ ССС-35, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагари аказ 1906 Тираж В НИИПИ Государственного комите 113035, Москвай с я тем, что, с целью повышения надежности выключения, измеряют энодный ток, сравнивают его с установкой, близкой к номинальному току управления, и в моменты.5 уменьшения анодного тока ниже уровня уставки подают на управляющий вход отрицательные импульсы длительностью, превышающий время выключения симистора,10

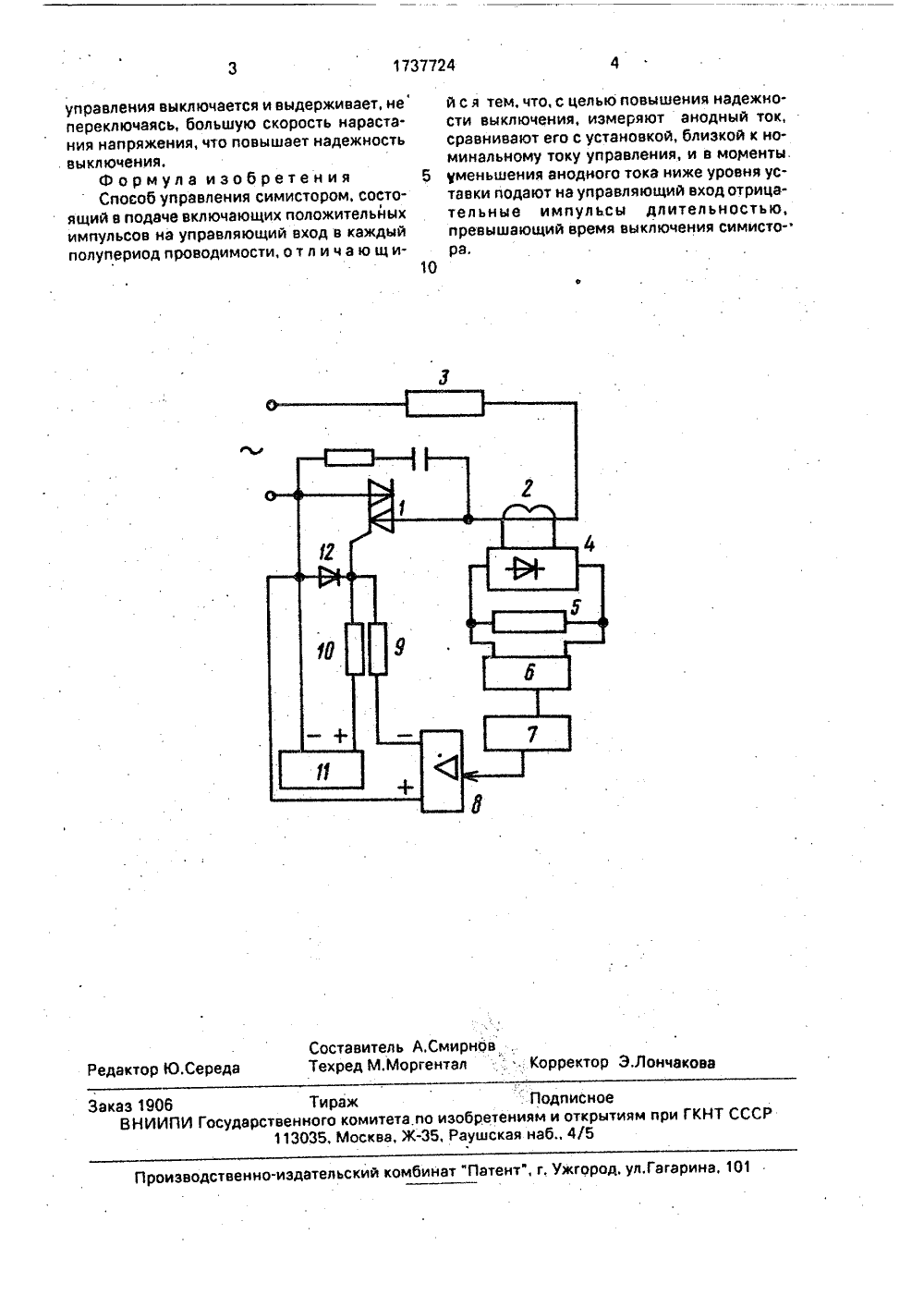

СмотретьЗаявка
4720635, 21.07.1989
Н. И. Джус
ДЖУС НИКОЛАЙ ИЛЬИЧ
МПК / Метки
МПК: H03K 17/56
Метки: симистором
Опубликовано: 30.05.1992
Код ссылки
<a href="https://patents.su/2-1737724-sposob-upravleniya-simistorom.html" target="_blank" rel="follow" title="База патентов СССР">Способ управления симистором</a>
