Устройство для испытания дифференциальных датчиков давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 172100
Авторы: Винокурский, Лившиц, Морозов, Рабинович, Щенко
Текст

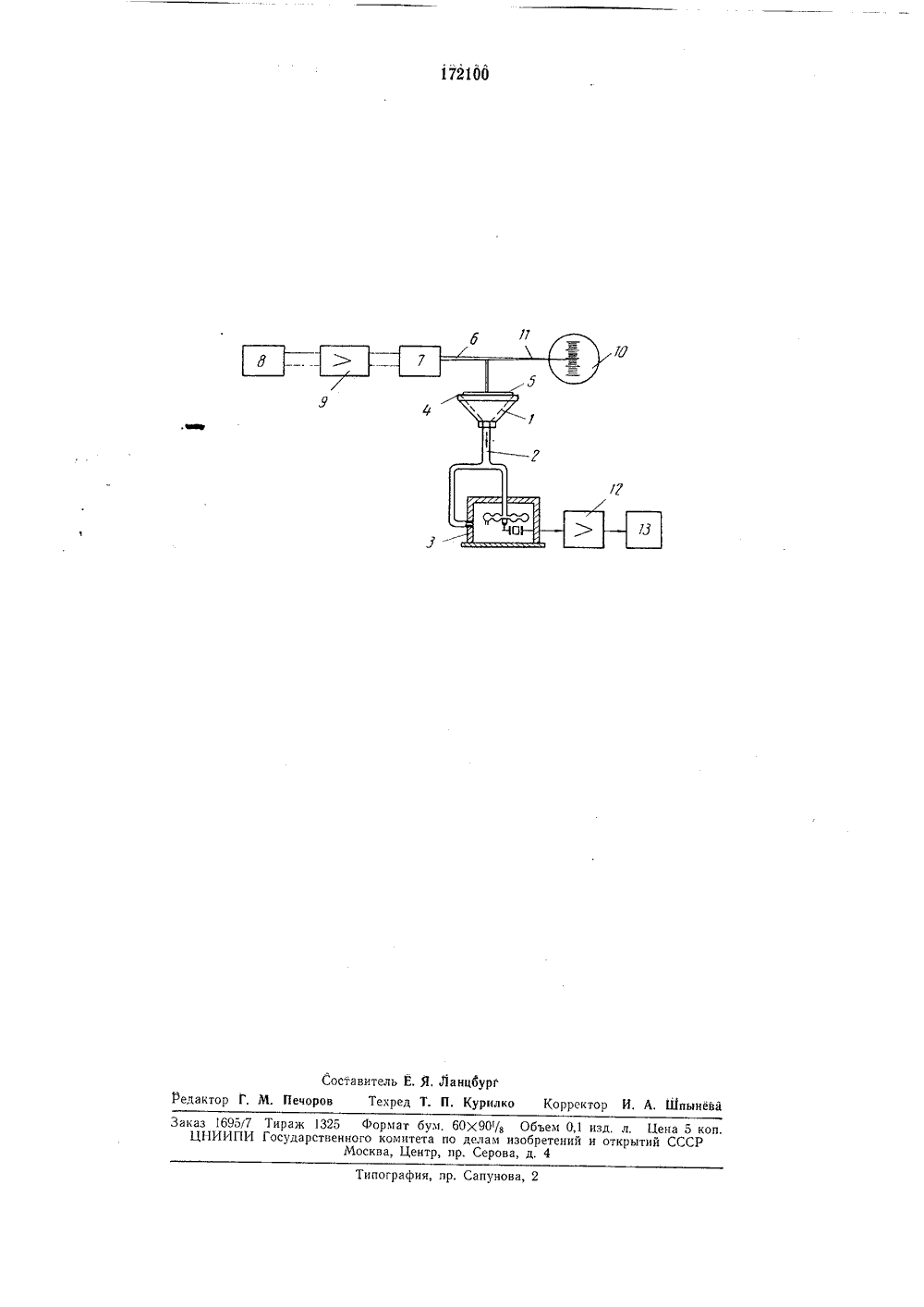

172 ЮО ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоаз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 18.Х.963 ( 861603/31-16 421, 21 рисоединением заявкиГосударственный комитет по делам изобретеиий и открытий СССРПК б 01 гп риоритетпубликован УДК 621.317,089.6: 6 475 (088.8)965, Бюллетень1 а опубликования описания 22.Л 1.19 Авто изобр ович, А. И. Морозов, Е. А. Миц и В. А. Лященкоовательский институт медициов и оборудования идов,есоюзиыи иаучно-исслед инструменаявител х УСТРОЙСТВО ДЛДИФФЕРЕНЦИАЛЬНЫХ ИСПЫТАН ИЯТЧИКОВ ДАВЛЕНИЯ Устройства для испытания дифференциальных датчиков давления, содержащие звуковой генератор, усилитель переменного тока и осциллограф, известны.Предлагаемое у.сгройство отличается от из вестных тем, что оно выполнено в виде конуса, основание которого закрыто резиновой мембраной с жестким дискообразным центром, который воспринимает калиброванные колебания синусоидальной формы заданной 10 частоты и амплитуды, определяемой по отсчет- ному микроскопу (лупы Бринелля).Такое выполнение устройства позволяет определять чувствительность и частотную характеристику датчика. 15На чертеже изображена принципиальная схема предлагаемого устройства.Устройство содержит конус 1, который с помощью резиновой трубки 2 пневматически соединен с испытуемым дифференциальным дат чиком 3. На основание конуса 1 натянута резиновая мембрана 4, имеющая жесткий центр б. С жестким дискообразным центром б связан якорь б вибратора 7. Вибратор приводится в колебания калиброванными синусоидаль ными сигналами, поступающими от звукового едмет из обр етени Подггисная груггга1 С. А, Винокурский, Н, Э, Рабения Б, Н,Лив генератора 8 и усиленными усилителем 9. Контроль за амплитудой сигналов осуществляется с помощью лупы Бринелля 10 по концу стрелки 11, которая связана с якорем б вибратора.Таким образом, в полости дифференциального датчика 8 с помощью предлагаемого устройства создаются пневматические колебашгя. Амплитуда этих колебаний в зависимости от их частоты измеряется с помощью усилителя 12 и осциллографа И. Устройство для испытания дифференциальных- датчиков давления, содержащее звуко. вой генератор, усилитель переменного тока и осциллограф, отличаюи(ееся тем, что, с целью определения чувствительности и частотной характеристики датчика, оно выполнено в виде конуса, основание которого закрыто резггновой мембраной с жестким дискообразным центром, воспринимающим калиброванные колебания синусоидальной формы заданной частоты и амплитуды, определяемой по отсчетному микроскопу (лупа Бринелля).172100 аз 1695/7 Тираж 1325 Формат бум, 60 Х 90 Чз Объем 0,1 изд. л. Цена 5 кЦНИИПИ Государственного комитета по делам изобретений и открытий СССРМосква, Центр, пр. Серова, д. 4 ипография, пр. Сапунова Составитель едактор Г, М. Печоров Техр
