171369

Номер патента: 140022

Опубликовано: 01.01.1961

Авторы: Ворошилов, Рагинский

МПК: B21B 39/18

Метки: наклонных, подачи, подъемный, решетку, решеток, стол, стола, труб

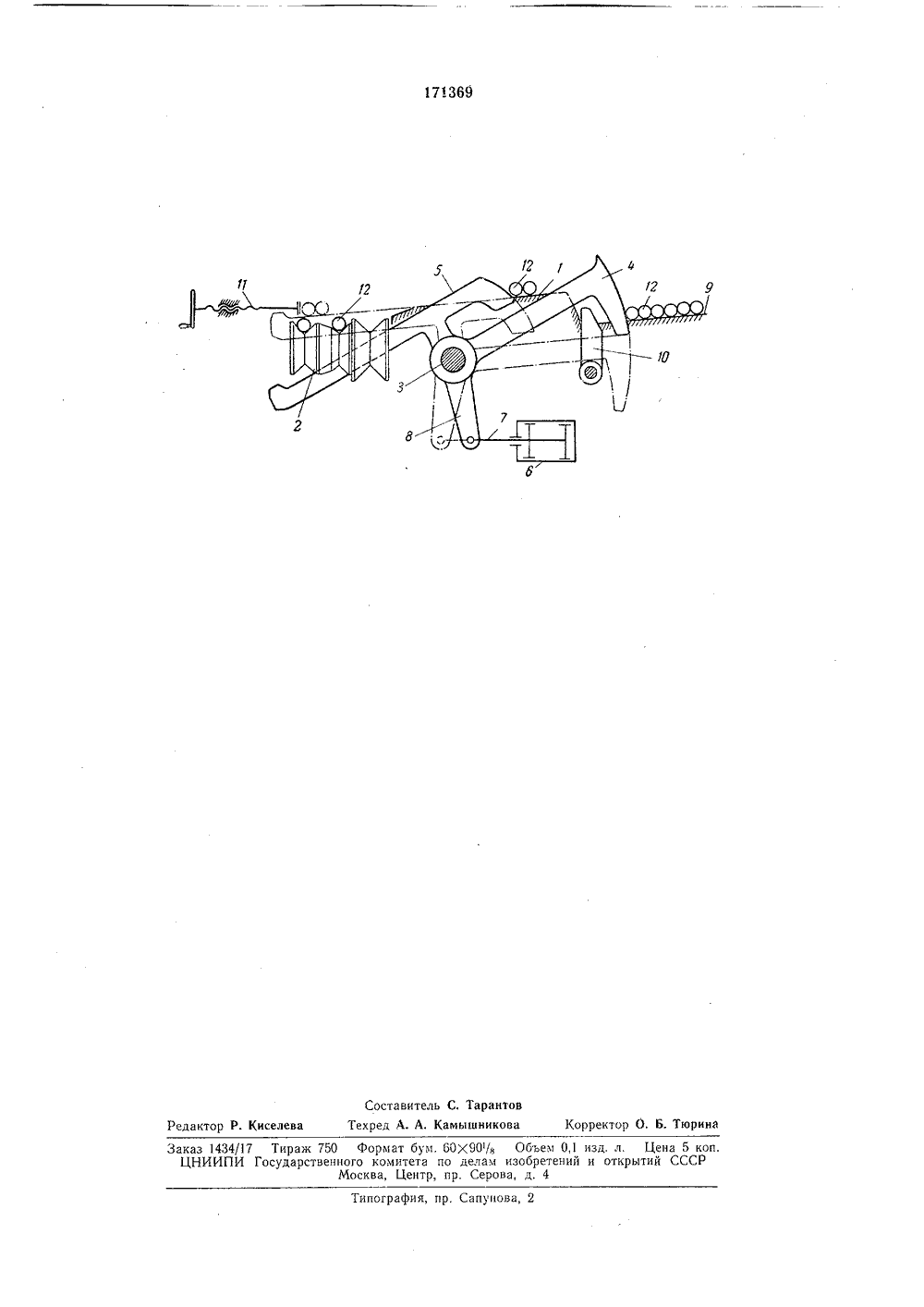

...цилиндр, рычаги 8 возвращаются в исходное положение, и труба скатывается на решетку. Предмет изоорстения Устройство для подачи труб с наклонных решеток на подъемный стол и со стола на решетку, о т л и ч а ю щ е е с я тем, что, с целью плавной подачи трубы на подъемный стол и выдачи труб на решетку, в нем применен двуплечий дозирующий рычаг, перемещаемый в разные положения при помощи пневматических цилиндров.- Га 5 орал юииоаД-А 1г т-т едактор Н. Л. Леонтьева Текред А, А Кудрявицкая Корректор Н, В. Щербаков 1 г. 1 при оск Типо раф приЦБТИ Комитета по дедам изобретений и открытийсвете Министров СССР, Москва, Петровка, 14,одп, к пеи. 12.Х ак. 10174Ц Формат бум. 70 х 108/1 вТираж 700омитсте по дедам изобретений и отк 1при Совете Министров...

Номер патента: 79428

Опубликовано: 01.01.1949

Автор: Быстров

МПК: F22B 37/58

Метки: вырезки, дымогарных, котлов, отверстий, паровых, переносный, решеток, станок, труб, трубных, частности

...их производительность.В предлагаемом станке этот недостаток устранен тем что шпиндель станка снабжен наклонными к его оси направляющими, взаимодействующими при его осевом движении срезцовой кареткой, подвижной в радиальных пазах вращающейся части корпуса шпиндельной головки станка.Кроме того оригинальное крепление передвижной приводной тележки станка на стальных плитах пола котельного помещения посредством электромагнитов и крепление шпин дельной голтовктт в рабочем положе НИН ПОСРЕДСТВОМ рЭЗЖНМНЫХ КУЛЦЧ"ков обеспечивают простую и удобдНа фиг. 1 изображен продольный ра-зрез шпиндельной головки станка врабочем положении с приспособлением для крепления на трубной решетке, на фиг. 2 передвикная приводная тележка станка.Шпиндель 1...

Номер патента: 330931

Опубликовано: 01.01.1972

Авторы: Берченко, Ватага, Оксенбей

МПК: B23P 15/26, B23P 19/00

Метки: hbmbshovlka, h€, jaief, масляного, опорных, охладителя, решеток, сборки, трансформатораn, трубами

...решетки прио сближаястия а. Пердо достижетельно трб10 Изобретение касается траисформаторостроения и может быть применено в сборочиосварочных цехах трансформаторных заводов или заводов, выпускающих теплообмениики,Известен способ сборки опорных решеток с трубами охладителя масляного трансформатора. Сборка охладителей производится продеванием труб по всей длине через отверстия в одной решетке до такого положения, в котором первый конец вставляется на заданную глубину в отверстие второй решетки.Для повышения эффективности процесса сборки решетки располагают наклонно и параллельно одна другой на расстоянии несколько превышающем длину труб, а трубы устанавливают диагонально-противоположными краями на соответствующие края в отверстиях...

Номер патента: 616007

Опубликовано: 25.07.1978

Авторы: Колесников, Ткаченко, Шеин

МПК: B21D 39/06

Метки: отверстия, решеток, труб, трубных, установки

...для установки труб в отверстия трубных решеток в двух проекциях.Устройство содержит подающий элемент в виде стакана 1, надеваемого на устанавливаемую трубу и связанно" го гибкой связью 2 (трос). с барабаном 3 через блок 4. Барабан 3 приводится во вращение через храповой механизм иневмоприводом 5, который одновременно выполняет предохранитель. ные функции в случае возникновения чрезмерно больших усилий. Блок 4 И барабан Э имеют цанговые основания 6 и 7 для крепления в отверстиях труб или трубной решетки. Осъ блока 4 смещена относительно оси крепления, что позволяет блоку перемещатвся цо радиусу относительно .оси цанги, .Уста- . .навливаясь по тросу. Для уменьшения . ;усилий при транспортировке стакана 1 на исходную позицию...

Номер патента: 940944

Опубликовано: 07.07.1982

Авторы: Козерацкий, Овсянкин, Орехов, Тараховский, Тевелев

МПК: B21D 39/06

Метки: крепления, отверстиях, решеток, труб, трубных

...в противоположных направлениях в каждой из половин длины трубной решетки,На чертеже изображена схема крепления труб по предлагаемому способу.Перед развальцовкой труб решетку 1 устанавливают на сборочную постель 2 и проводят вертикальную риску 3 через центр решетки, разделяющую ее на части А и В, и постель. Затем производят крепление труб, начиная от центра решетки по спирали к периферии, применяя в частях А и В трубной решетки инструменты противоположного вращения.П р и м е р. Крепление труб в опытном, теплообменнике с 50-ю трубами производилось труборасширителями с регулирующей муфтой, обеспечивающей передачу от привода к инструменту стабильного крутящего момента. При этом применены два корпуса вальцовки, в одном из которых паз под...
