Формирователь частотно-модулированных сигналов

Номер патента: 1711319

Авторы: Васильев, Данилин, Иванов, Князьков

ZIP архив

Текст

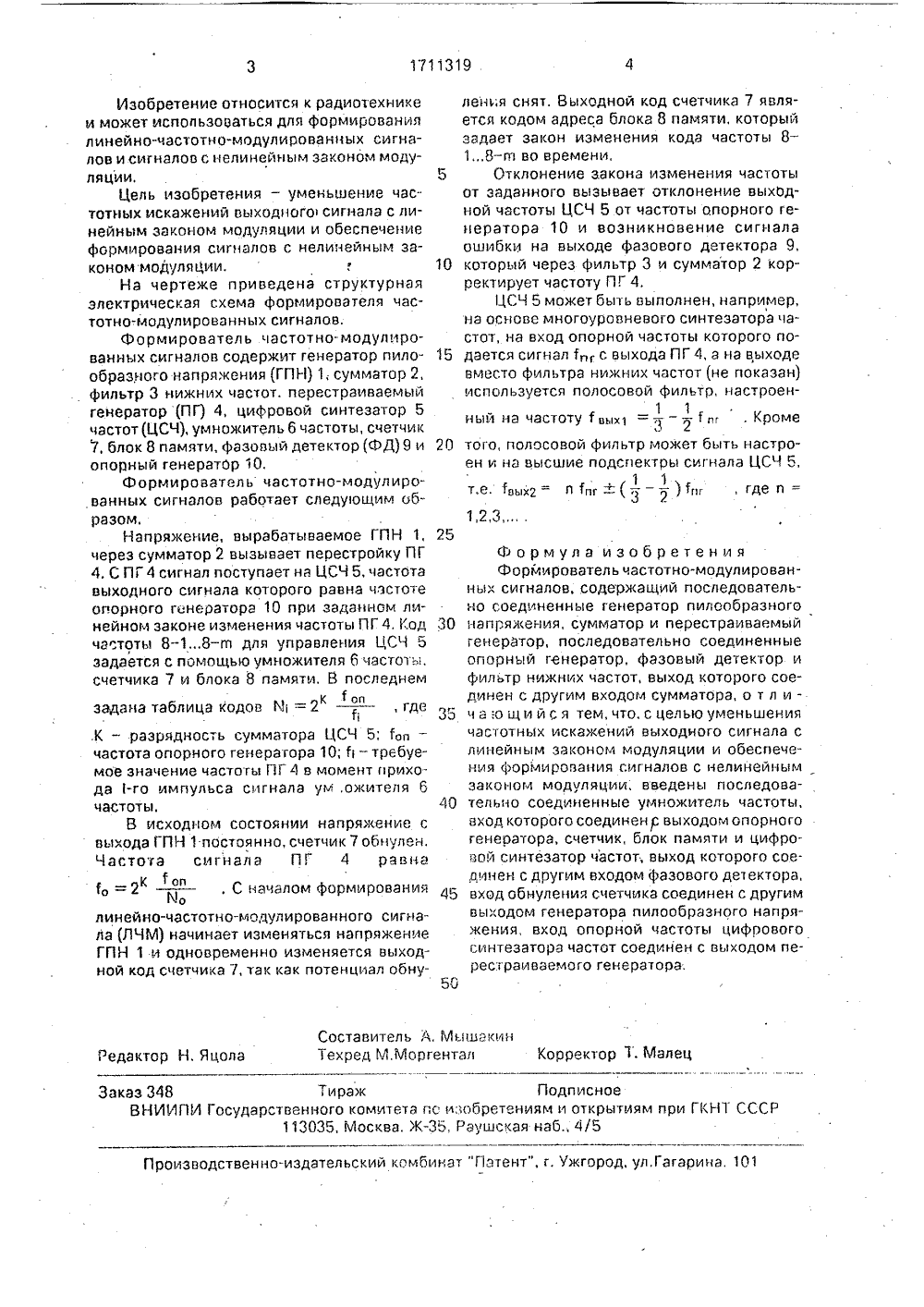

711319 А 1 СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 19) (1 8 51)5 Н 0 Оп ЛЬ ТВУ К АВТОРСКОМУ СВИ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Авторское свидетельство СССРМ 862354, кл. Н 03 С 3/08, 07,09.81,Авторское свидетельство СССРФ 1061239, кл. Н 03 С 3/08. 09.08.81 54) ФОРМИРОВАТЕЛЬ ЧАСТОТНО-МОДУЛИРОВАННЪХ СИГНАЛОВ57) Изобретение относится к радиотехнике и может использоваться для формирования линейно-частотно-модулированных (ЛЧМ) сигналов и сигналов с нелинейным законом модуляции. Цель изобретения - уменьшение частотных искажении выходного сигнала с линейным законом модуляции и обеспечение фЬрмирования сигналов с нелинейным законом модуляции, Формирователь содержит генератор 1 пилообразного напряжения, сумматор 2; фильтр 3 нижних частот, перестраиваемый генератор 4, цифровой синтезатор частот (ЦСЧ) 5, умножитель б частоты, счетчик 7, блок 8 памяти, фазовый детектор 9 и опорный генератор 10. Сущность изобретения заключается в том, что для преобразования ЛЧМ-сигнала . в сигнал постоянной частоты для сравнения на фазовом детекторе 9 используется ЦСЧ5, на выходе которого стоит полосовой фильтр, настроенный на частоту вых = 1/3 - 1/2 Ь, где Ьг - частота перестраиваемого .генератора 4. 1 ил,1711319 Составитель А, МышахлнТехред М,Маргентэл Корректор Т. Малец Редактор Н. Яцола Заказ 348 Тираж ПодписноеВНИИПИ Государственного комитета пс изобретениям и открытиям при ГКНТ СССР113035, Москва, )К. Раушскэя наб., 45 Производственно-издательский комбинат Гэтент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к радиотехнике и может использоваться для формирования линейно-частотно-модулированных сигналов и сигналов с нелинейным законом модуляции,Цель изобретения - уменьшение час. тотных искажений выходного сигнала с линейным законом модуляции и обеспечение формирования сигналов с нелинейным законом модуляции.На чертеже приведена структурная электрическая схема формирователя частотно-модулированных сигналов.Формирователь частотно-модулированных сигналов содержит генератор пилообразного напряжения (ГПН) 1 сумматор 2, фильтр 3 нижних частот, перестраиваемый генератор (ПГ) 4, цифровой синтезатор 5 частот (ЦСЧ), умножитель б частоты, счетчик 7, блок 8 памяти, фазовый детектор (ФД) 9 и опорный генератор 10.Формирователь частотно-модулированных сигналов работает следуощим образом.Напряжение, вырабатываемое ГПН 1, через сумматор 2 вызывает перестройку ПГ 4, С ПГ 4 сигнал поступает на ЦСЧ 5, частота выходного сигнала которого равна часто-е опорного генератора 10 при заданном ллнейном законе изменения частоты ПГ 4, Код частоты 8-18 - щ для управления ЦСЧ 5 задается с помощью умножителя 6 частоты, счетчика 7 и блока 8 памяти, В последнемк оп задана таблица кодов И =2 - . -, где1;.К - разрядность сумматора ЦСЧ 5: 1 оп - частота опорного генератора 10; б - требуемое значение частоты ПГ 4 в момент прихода 1-го лмпульса сигнала ум,ожителя б частоты.В исходном состоянии напряжение с выхода ГПН 1 постоянно, счетчик 7 обнулен. Частота сигнала ПГ 4 равнаК оп1 о = 2, . С началом формированиячолинейно-частотно-модулированного сигнала (ЛЧМ) начинает изменяться напряжение ГПН 1 и одновременна изменяется выходной код счетчика 7, так как потенциал абнуления снят, Выходной код счетчика 7 является кодом адреса блока 8 памяти, которыйзадает закон изменения кода частоты 8 -1,8-гп ва времени,5 Отклонение закона изменения частотыот заданного вызывает отклонение выходной частоты ЦСЧ 5 от частоты опорного генератора 10 и возникновение сигналаошибки на выходе фазового детектора 9,10 который через фильтр 3 и сумматор 2 корректирует частоту ПГ 4.ЦСЧ 5 может быть выполнен, например,на аснаво многоуровневого синтезатора частот, на вход опорной частоты которого по 15 дается сигнал 1 гс выхода ПГ 4, а на выходевместо флльтра нижних частот (не показан)используется паласовой фильтр, настроен 1 1ный на частоту 1 оых 1 = - , -- 1 п . Кроме3 220 того, паласовой фильтр мажет быть настроен и нэ высшие подспектры сигнала ЦСЧ 5,1 1т.е. 1 о,х = п афпг( - , -- ) 1, гдЕ и =3 21,2,325 Формула изобретения Формлрователь частотно-модулированных сигналов, содержащий последовательно соединенные генератор пилообразного 30 напряжения, сумматор и перестраиваемыйгенератор, последовательно соединенные опорный генератор, фазовый детектор и фильтр нижних частот, выход которого саедлнен с другим входом сумматора, о т л и ч э ю щ и й с я тем, что, с целью уменьшениячастотных искажений выходного сигнала с линейным законом модуляции и обеспечения формирования сигналов с нелинейным законам модуляции, введень последова тельно соединенные умножитель частоты,вход которого соединен с выходом спорного генератора, счетчик, блок памяти и цифровой синтезатор частот; выход которого соединен с другим входом фазового де 1 ектора, 45 вход обнуления счетчика соединен с другимвыходам генератора пилообразного напряжения, вход опорной частоты цифровога синтезатора частот соединен с выходом перес граиваемаго генератора.50

Смотреть

Заявка

4495248, 14.10.1988

ПРЕДПРИЯТИЕ ПЯ В-2431

ВАСИЛЬЕВ АЛЕКСАНДР МИХАЙЛОВИЧ, ДАНИЛИН ЮРИЙ НИКОЛАЕВИЧ, ИВАНОВ БОРИС ГЕОРГИЕВИЧ, КНЯЗЬКОВ СЕРГЕЙ ИВАНОВИЧ

МПК / Метки

МПК: H03C 3/08

Метки: сигналов, формирователь, частотно-модулированных

Опубликовано: 07.02.1992
