Способ испытания образцов на термомеханическую усталость

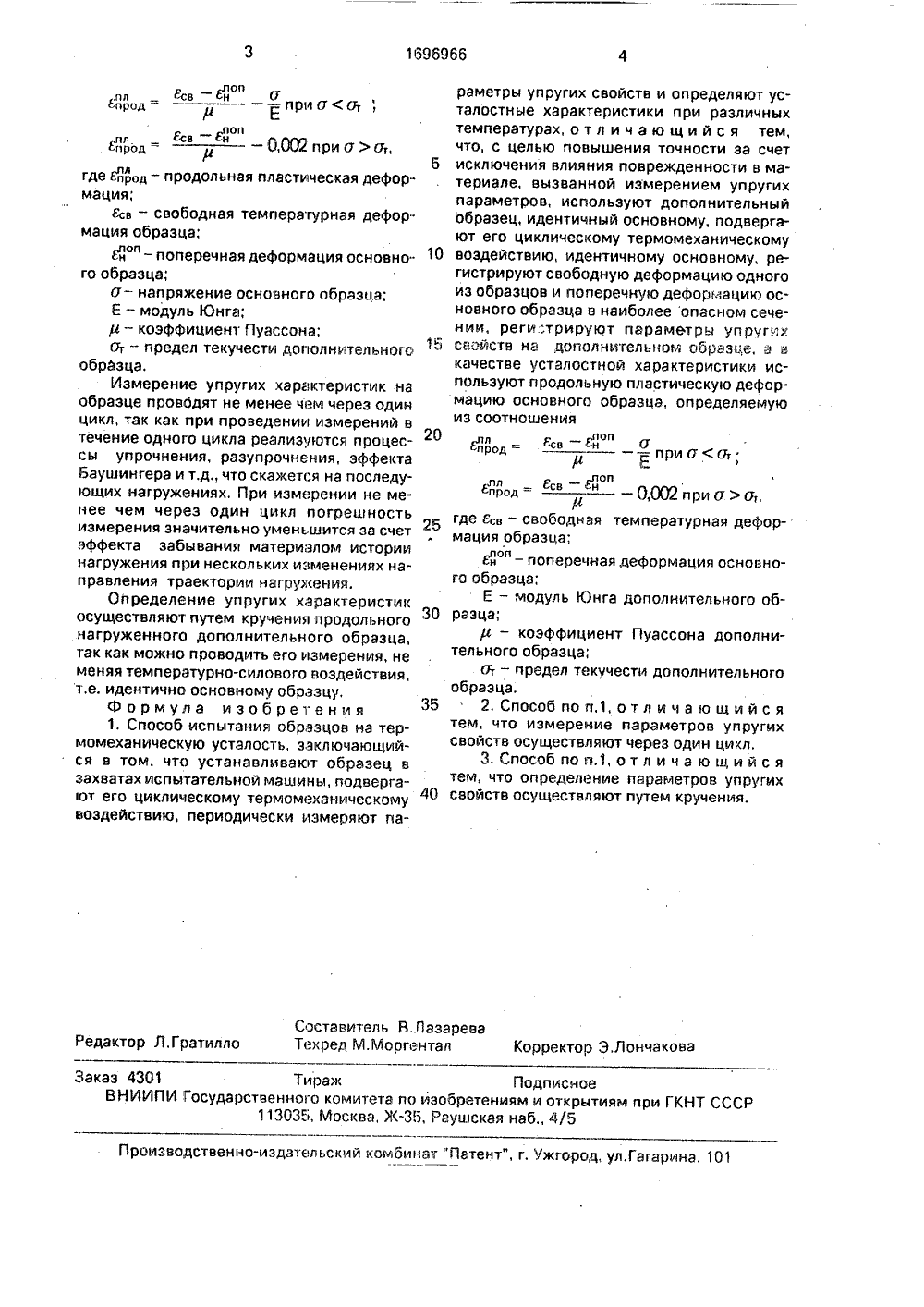

)5 601 М 3/ ГОСУДАРСТВЕННЬПО ИЗОБРЕТЕНИПРИ ГКНТ СССР КОМИТЕТИ ОТКРЫТИЯМ САНИЕ И ЕТ ТВУ ческий институт и А.И.Свиридов тво СССО, 1988 54) СП ТЕРМ (57) И ной т Цель и счет и матер парам ОСОБ ИСПЫТАОМЕХАНИЧ ЕСКУобретение относхнике, к испытазобретения - повключения влияниале, вызваннойетров, Испытания НИЯ ОБРАЗЦОВ НА Ю УСТАЛОСТЬ ится к испытательниям на прочность. ышение точности за я поврежденности в измерением упругих м подвергали одноми параметрами уассона; модуль ериала, которые твенной частоты нга, вляолеэти параметры трец до предела текучдения. сопоставляет термоциклировансключить эту погрределяются на допо ют н ести, это мые с поия. Поэш ность,лнит ль вном образ формацию егистрируют поиболее опасном сткой характеристики пользуют его продольормацию, определяеВТОРСКОМУ СВИДЕ(56) Авторское свидетельВ 1631355, кл. 6 01 й 3/ Изобретение относится к испытательной технике, к испытаниям на прочность.Цель изобретения - повышение точноти за счет исключения влияния поврежден- ности в материале, вызванной измерением упругих параметров,Способ осуществляется следующим образом,Основной и дополнительный образцы подвергаются идентичному циклическому термомеханическому воздействию путем установки их в захватах одной испытательной машины. Предварительно на образцах измеряли свободную температурную деформацию. После установки в захватах образцы подвергаются определенному количеству термоциклов при одновременном механическом нагружении. Параметры упругих свойств определяют на дополнивременно два образца, находящихся в идентичных условиях термосилового воздействия. Упругие характеристики снимали с дополнительного образца, чтобы исключить погрешность от этих измерений в основном образце. В качестве характеристики усталости основного образца используют его продольную пластическую деформацию, опре- ДЕЛЯЕМУЮ ПО ФОРМУЛЕ 4 РРоД = св - ЕнУР -- о/Е при О ( сгт, брод =(ясв ябан"Уи - 0,002 при о) % где есв - свободная температурная деформация образца; 4" - поперечная деформация основного образца;о- напряжение; Е - модуль Юнга;,и - коэффициент Пуассона, % - предел текучести. 2 з,п.ф-лы,тельном образце. Этибыть коэффициент Ппредел текучести матются функцией собсбаний образца,Посколькугружать образевносит поврежвреждениями отому, чтобы ипараметры опном образцеНа осноперечную десечении.В качестве усталоосновного образца исно пластическую дефмую иэ соотношенияЗаказ 43 О 1 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113 О 35,Москва,Ж, Раушская наб., 4/5 Провлэводственно-издательский комбинат "Г 1 атент", г. Ужгород, ул.Гагарина, 101 лл св Ей (7прод = ---- : при а СгвУпоппрод = О,ОО 2 при Оув,лл пасв - Енгде ейРод - продольная пластическая деформация;есв - свободная темгвературная деформация образца;Рн - поперечная деформация основного образца;о - напряжение основного образца;Е - модуль Юнга;% - предел текучести дополнительногообр"взца,Измерение упругих характеристик наобразце провбдят не менее чем через одинцикл, так как при проведении измерений втечение одного цикла реализуются процессы упрочнения, разупрочнения, эффектаБаушингера и т.д., что скажется на последующих нагружениях. При измерении не менее чем через один цикл погрешностьизмерения значительно уменьшится за счетэффекта забывания материалом историинагружения при нескольких изменениях направления траектории нагружения.(Эпределение упругих характеристикосуществляют путем кручения продольногонагруженного дополнительного образца,так как можно проводить его измерения, неменяя температурно-силового воздействия,т,е. идентично основному образцу,Формула изобретения1. Способ испытания образцов на термомеханическую усталость, заключающийся в том, что устанавливают образец взахватах испытательной машины, подвергают его циклическому термомеханическомувоздействию, периодически измеряют параметры упругих свойств и определяют усталостные характеристики при различныхтемпературах, о т л и ч а ю щ и й с я тем,что, с целью повышения точности за счет5 исключения влияния поврежденности в материале, вызванной измерением упругихпараметров, используют дополнительныйобразец, идентичный основному, подвергают его циклическому термомеханическому10 воздействию, идентичному основному, регистрируют свободную деформацию одногоиз образцов и поперечную деформацию основного образца в наиболее опасном сечении, реги.:,трируют параметры упругих15 свойств на дополнительном образце, а вкачестве усталостной характеристики используют продольную пластическую деформацию основного образца, определяемуюиэ соотношенияпрод =-- при а %Р Е,пл Еоц - ,акоппрод = -- ООО 2 при О.Огде есв - свободная температурная деформация образца;епноп - поперечная деформация основнога образца;Е - модуль К)нга дополнительного обЗО раэца;р - коэффициент Пуассона дополнительного образца;сгг - предел текучести дополнительногообразца,35 2, Способ по п.1, о т л и ч а ю щ и й с ятем, что измерение параметров упругихсвойств осуществляют через один цикл.3. Способ по п.1, о т л и ч а ю щ и й с ятем, что определение параметров упругих4 О свойств осуществляют путем кручения.
