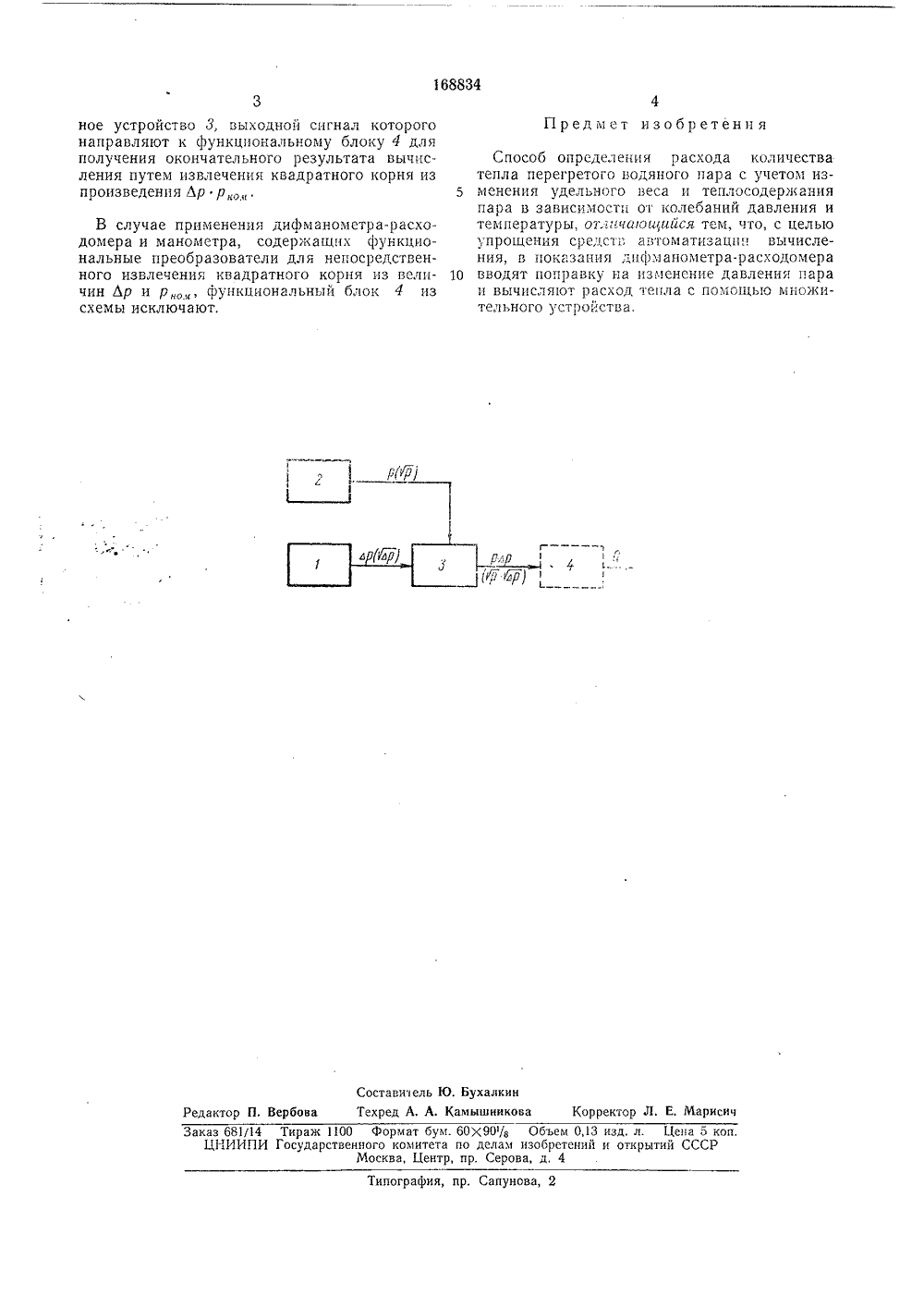

Способ определения расхода количества тепл 1 перегретого водяного параiизвестные способы определения расхода количества тепла основаны на использовании электронно счетных машин с подачей к ним сигналов, пропорц

Номер патента: 9360

Опубликовано: 31.05.1929

Автор: Иоссе

МПК: F22B 3/00

Метки: давлений, двух, одной, пара, различных, установке

...пропускать через резервуар 3 лишьчасть содержащейся в экономайзере 2 питательной воды, направляя остаток ее непосредственно в котел,Отвод некоторого количества пара через трубопровод 13 вызывает падение давления в резервуаре 3, и часть содержащейся в нем воды обращается в пар, благодаря тому, что часть теплоты жидкости освобождается и переходит в теплоту парообразования, Если постоянно поддерживать давление в резервуаре 3 ниже, чем в трубопроводе 12, то поступающая в резервуар 3 питательная вода будет испаряться, Режим работы установки может быть выбран, напримертак, что колебания давления в резервуаре 3 происходят между пятью и одной атмосферами, при чем понижение давления на четыре атмосферы вызывает переход требуемого количества воды...

Номер патента: 491058

Опубликовано: 05.11.1975

Автор: Проскурин

МПК: G01L 11/00

Метки: высококипящих, давления, жидкостей, насыщенного, пара, температуры

...низким коэффициентом теплопроводности, например кварцевым песком.На чертеже изображена принципиальная схема устройства.Устройство содержит сосуд 1 с исследуемой жидкостью, диаметр которого одинаков по всей высоте. В нижней части столба жидкости расположен перевернутый вверх дном стакан 2, в который введены гильза 3 с термопарой 4 и экран 5, стенка которого имеет отверстие вблизи дна для слива жидкости. С дном перевернутого стакана 2 герметично соединен дополнительный стакан 6, диаметр которого равен диаметру стакана 2 (д = 4).Дополнительный 6 и перевернутый 2 стаканы расположены соосно. Под дном сосуда 1 расположен электрический нагреватель 7. Дополнительный стакан 6 заполнен материалом 8, имеющим низкую теплопроводность, например...

Номер патента: 623054

Опубликовано: 05.09.1978

Авторы: Раскин, Слуцкин, Тараканов, Шарова

МПК: F22G 5/12

Метки: барабанного, котла, пара, перегретого, температуры

...соответственно в сборнике конденсатора и на выходе первой ступени пароперегревателя.На чертеже представлена схема устройства.623054 3объемом барабана котла, а трубная - с трубопроводом питательной воды, сборником 2 конденсата, соединенным с пароохладителем 3, установленным между ступенями пароперегревателя 4, содержит регулятор 5 темпе ратуры, вход которого соединен с датчиком 6 температуры пара за пароперегревателем и через дпфференциатор 7 с датчиком 8 температуры пара перед пароохладителем 3, а выход связан с регулирующим клапаном1 О 9, изменяюшим расход конденсата на впрыск в пароохладитель 3, и регулятор 10 урсвпя конденсата, вход которого связан С датчиком 11 уровня конденсата и через дифференциатор 12 - с датчиком 13...

Номер патента: 1129460

Опубликовано: 15.12.1984

Автор: Гатицкий

МПК: F22G 5/12

Метки: пара, перегретого, температуры

...температуры перегретого пара, содержащем установленную в паропроводе защитную рубашку с впрыскивающим устройством в виде заглушенной с торца трубы, поперечного установленной в указанной рубашке и снабженной форсунками, впрыскивающее устройство снабжено защитным кожухом, охватывающимтрубу с образованием зазора и имеющим в зоне форсунок секторный продольный проем.На фиг. 1 схематически представлено устройство для регулирования температуры перегретого пара, общий вид; на фиг. 2 - узел 1 на фиг, 1; на фиг. 3 - разрез А - А на фиг. 2; на фиг. 4 - разрез Б - Б на фиг. 2; на фиг, 5 - защитный кожух. Устройство для регулирования температуры перегретого пара содержит установленную в паропроводе 1 защитную рубашку 2 с впрыскивающим устройством в...

Номер патента: 1791765

Опубликовано: 30.01.1993

Авторы: Кащеев, Кащеева, Левадный, Нигматулин, Сорокин, Сычик

МПК: G01N 25/60, G01N 27/22, G05D 27/00

Метки: влажности, движущемся, жидкости, наличия, пара, паре, парожидкостной, расхода, смеси

...-При заполнении углубления давлениевозрастает, поэтому производная давленияот времени будет положительной и зависетьпри равномерном расходе жидкости от геометрии углубления, После заполнения углубления жидкостью начнется ее слив втрубопровод, давление на дне углублениябудет оставаться постоянным, т. е. производная Рт станет равной нулю. Таким обра Озом, фиксируя значение величины Р вовремени, можно установить время (х), требуемое для заполнения углубления,Отсюда определяется расход жидкостихгде Ч - объем углубления,Пусть в момент времени т после дренажа углубления уровень свободной поверхности в углублении находится на радиусе г,Разность давлений(Рг - Рт), измеренныхманометрами М 1 и М 2 определяется только 2 Одинамическим давлением...
