Способ измерения среднеквадратического значения широкополосных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1688176
Автор: Шумаров
Текст

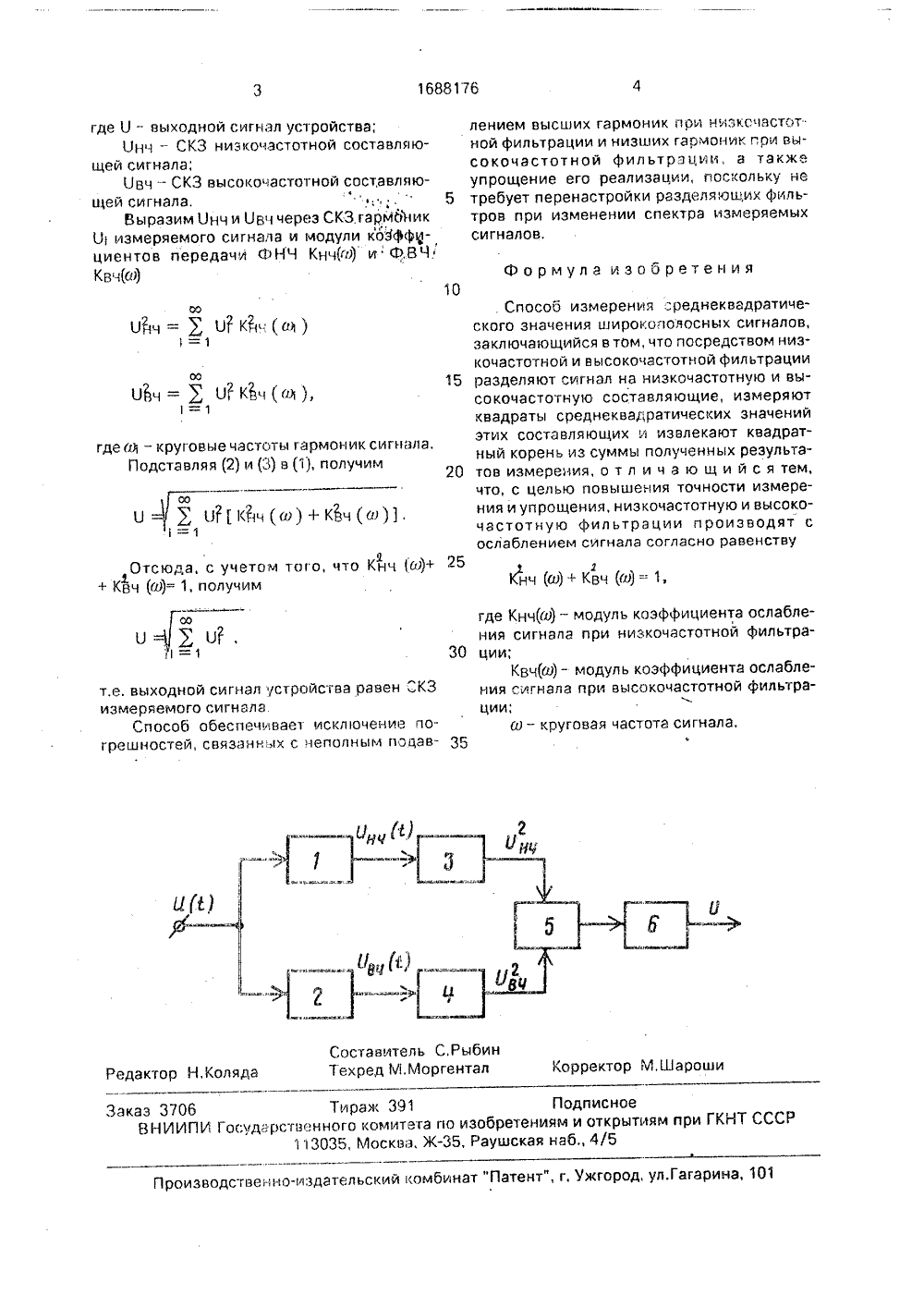

)1 5 01 Я 19/О Я Е равления ство СССР/02, 1988, тельные преобра пряжения в постое радио, 1977 КВА КОП роизмеия - потся к электроизме О -ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ПИСАНИЕ ИЗОБР АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) СПОСОБ ИЗМЕРЕНИЯ СРЕД РАТИЧЕСКОГО ЗНАЧЕНИЯ ШИ ЛОСНЫХ СИГНАЛОВ(57) Изобретение относится к эле рительной технике, Цель изобрете Изобретение относирительной технике,Цель изобретения - повышение точности измерения и упрощение способа.На чертеже представлена блок-схема устройства для реализации способа.Устройство содержит фильтры 1 и 2 нижних (ФНЧ) и верхних (ФВЧ) частот, измерители 3 и 4 квадрата среднеквадратического значения (СКЗ) низкочастотной и высокочастотной составляющих сигнала, сумматор 5 и элемент 6 извлечения квадратного корня. Вход устройства через ФНЧ 1 и измеритель 3 соединен с первым входом сумматора 5, а через ФВЧ 2 и измеритель 4 - с вторым входом сумматора 5 выход 91 ЬЫ 1688176 А 1 вышение точности и упрощение способа. Способ заключается в разделении сигнала на низкочастотную и высокочастотную составляющие, измерении их квадратов, среднеквадратического значения и извлечении квадратного корня из суммы результатов измерений, Ослабление сигналов при низкочастотной (НЧ) и высокочастотнй (ВЧ) фильтрации согласно равенству Кнч (ы)+ КВч (в)= 1, где Кнч, Квч - модули коэффициентов ослабления, обеспечивает исключение погрешностей, связанных с неидеальностью реальных фильтров, и упрощение реализации способа, т.к. не требует перенастройки фильтров при измерении сигналов с равным частотным спектром. 1 ил. ент 6 сое инен с выхо которого через элем ддом устройства,Способ осуществляют следующим образом.Измеряемое напряжение 0(т) фильтрами 1 и 2 разделяется на низкочастотную Онч(т) и высокочастотную Овч(т) составляющие. Измерители 3 и 4 осуществляют изме 2 й ;ение квадратов их СКЗ Онч и Онч соответственно. После суммирования последних в сумматоре 5 и извлечения квадратного корня в элементе 6 получаем сигнал О, пропорциональной СКЗ измеряемого сигнала О(т). Таким образом, в устройстве реализуется следующий алгоритм/ Составитель С,Рыби Техред М,Моргентал К дактор Н,Коляда р М,Шаро Тираж 391 ПодписноеГосударс.гвенного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб., 4/5 Заказ 37ВНИИ Производственно-издательский комбинат "Патент, г, Ужгород, ул.Гагарина, 101 где О - выходной сигнал устройства;Онч - СКЗ низко астотной составгяющей сигнала,Овч - СКЗ высоко астотной составляющей сигнала.Выразим Цнч и Овч через СКЗ гэрмоник 0 измеряемого сигнала и модули кобфф- циентов передачи ФНЧ Кнч(ю) и С,ВЧ. Квч(в) где й - круговые частоты гармоник сигнала, Подставляя (2) и (3) в 1), получим Отсюда, с учетом того, что Кнч (со)++ Квч (в)= 1, получим о Хц 130 т.е. выходной сигнал устройства равен "КЗ измеряемого сигналаСпособ обеспечивает исключение погрешностей, связанных с неполным подав лением высших гармоник при низкочастотной фильтрации и низших гармоник при высокочастотной фильтрации, а также упрощение его реализации, поскольку не требует перенастройки разделяюших фильтров при изменении спектра измеряемых сигналов. Способ измеренияреднеквадратического значения широкополосных сигналов, заключающийся в том, что посредством низкочастотной и высокочастотной фильтрации разделяют сигнал на низкочастотную и высокочастотную составляющие, измеряют квадраты среднеквадратических значений этих составляющих и извлекают квадратный корень из суммы полученных результатов измерения, о т л и ч а ю щ и й с я тем, что, с целью повышения точности измерения и упрощения, низкочастотную и высокочастотную фильтрации производят с ослаблением сигнала согласно равенству где Кнч(а) - модуль коэффициента ослабления сигнала при низкочастотной фильтрации;Квч(а) - модуль коэфФициента ослабления сигнала при высокочастотной фильтрации;в - круговая частота сигнала.
СмотретьЗаявка
4720565, 14.07.1989
ИНСТИТУТ ПРОБЛЕМ УПРАВЛЕНИЯ
ШУМАРОВ ЕВГЕНИЙ ВАДИМОВИЧ
МПК / Метки
МПК: G01R 19/02
Метки: значения, сигналов, среднеквадратического, широкополосных
Опубликовано: 30.10.1991
Код ссылки
<a href="https://patents.su/2-1688176-sposob-izmereniya-srednekvadraticheskogo-znacheniya-shirokopolosnykh-signalov.html" target="_blank" rel="follow" title="База патентов СССР">Способ измерения среднеквадратического значения широкополосных сигналов</a>
