Система отопления помещения

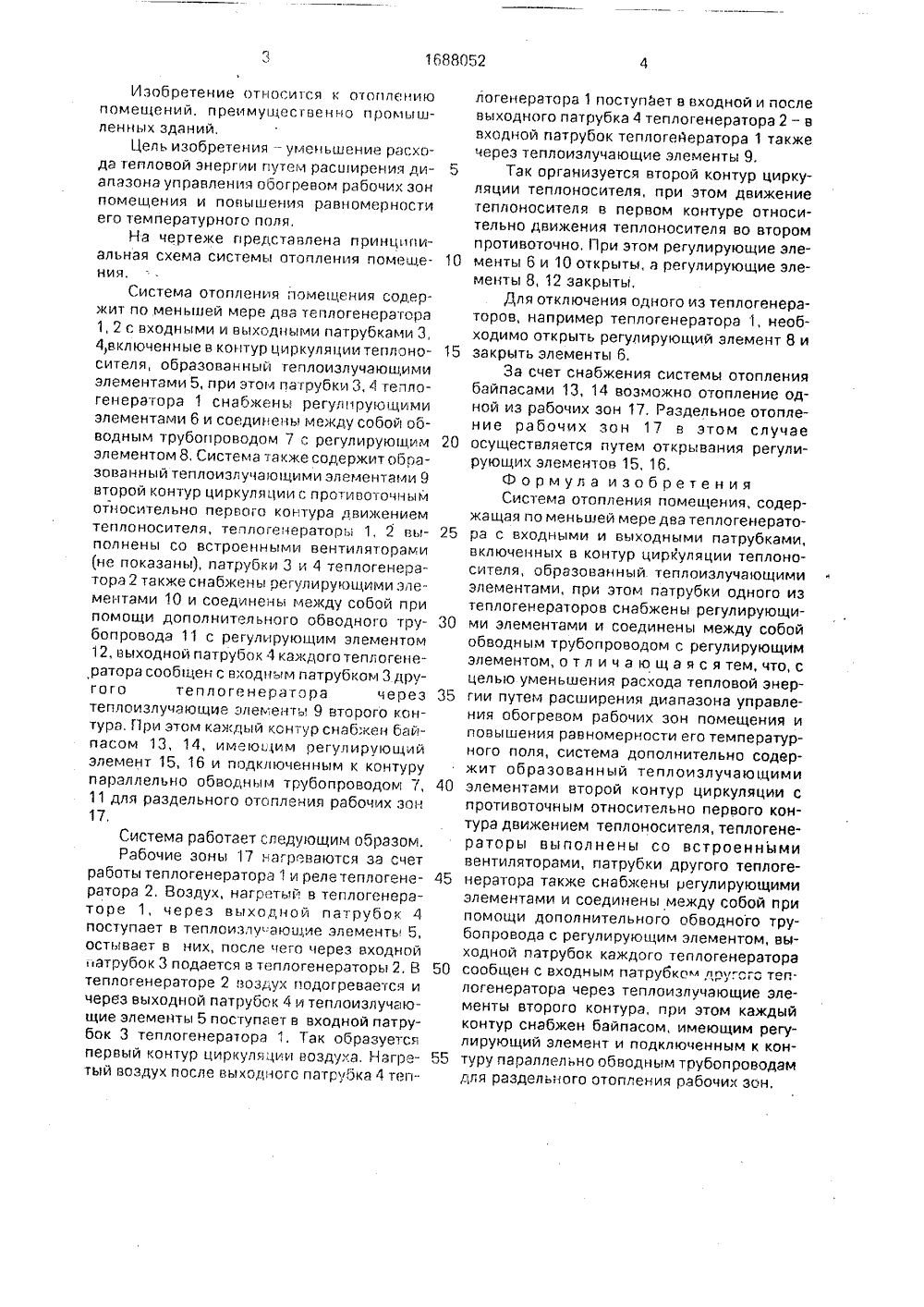

(Я)5 Е 2405 ИЯ Ю ОсудАРственный кОмитетО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР САНИЕ ИЗОБ ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Центральный научно-исследовательский и проектно-экспериментальный институт промышленных зданий и сооружений(56) Авторское свидетельство СССРМ 1606817, кл, Р 24 О 5/00, 1985,(54) СИСТЕМА ОТОПЛЕНИЯ ПОМЕЩЕНИЯ (57) Изобретение позволяет уменьшить расходтепловой энергии путем расширения диапазона управления обогревом рабочих зон помещения и повышения равномерности его температурного поля. Рабочие зоны 17 обогреваются за счет работы теплогенератора 1 и/или теплогенератора 2. Воздух, нагретый в теплогенераторе 1, через выходной патрубок 4 поступает в теплоизлучающие элементы 5, 9, после чего поступает в теплогенератор 2 через его. входной патрубок 3 и там нагревается, Затем через выходной патрубок 4 теплогенератора 2 и теплоизлучающие элементы 5, 9 воздух поступает во входной патрубок 3 теплогенератора 1. Движение воздуха в элементе 9 организовано противотоком относительно движения в элементе 9, Для возможности отключения любого теплогенератора патрубки 3, 4 каждого иэ них снабжены регулирующими элементами 6, 10 и соединены посредством обводных каналов 7, 11 с регу-, Я лирующими элементами 8, 12. Для воэможности отопления части рабочих зон 17 система снабжена байпасами 13, 14 с регулирующими элементами 15, 16. 1 ил,Изобретение относится к отоплениюпомещений, преимущественно промышленных зданий.Цель изобретения - уменьшение расхода тепловой энергии путем расширения диапазона управления обогревом рабочих зонпомещения и повышения равномерностиего температурного поля,На чертеже представлена принципиальная схема системы отопления помещения.Система отопления помещения содеркит по меньшей мере два теплогенератора1, 2 с входными и выхсдными патрубками 3,4,включенные в контур циркуляции теплоносителя, образованный теплоизлучаюшимиэлементами 5, при этом патрубки 3, 4 теплогенератора 1 снабжены регулирующимиэлементами 6 и соединены между собой обводным трубопроводом 7 с регулирующим 20элементом 8, Система также содержит образованный теплоизлучающими элементами 9второй контур циркуляции с противоточнымотносительно первого контура движениемтеплоносителя, теплогенераторы 1, 2 выполнены со встроенными вентиляторами(не показаны), патрубки 3 и 4 теплогенератора 2 также снабжены регулирующими элементами 10 и соединены мекду собой припомощи дополнительного обводного трубопровода 11 с регулирующим элементом12, выходной патрубок 4 каждого теплогенератора сообщен с входным патрубком 3 другого теплогенератора через 35теплоизлучающие элементы 9 второго контура, При этом каждый контур снабжен байпасом 13, 14, имеющим регулирующийэлемент 15, 16 и подключенным к контурупараллельно обводным трубопроводом 7, 4011 для раздельного отопления рабочих зон17,Система работает следующим образом.Рабочие зоны 17 нагреваются за счетработы теплогенератора 1 и реле теплогенератора 2, Воздух, нагретый в теплогенераторе 1, через выходной патрубок 4поступает в теплоизлу ающие элементь 5,остывает в них, после чего через входнойпатрубок 3 подается в теплогенераторы 2. В 50теплогенераторе 2 воздух подогревается ичерез выходной патрубок 4 и теплоизлучающие элементы 5 поступает в входной патрубок 3 теплогенератора 1, Так образуетсяпервый контур циркуляции воздуха, Иагретый воздух после выходного патрубка 4 теплогенератора 1 поступает в входной и после выходного патрубка 4 теплогенератора 2 - в входной патрубок теплогейератора 1 также через теплоизлучающие элементы 9.Так организуется второй контур циркуляции теплоносителя, при этом движение теплоносителя в первом контуре относительно движения теплоносителя во втором противоточно, При этом регулирующие элементы 6 и 10 открыты, а регулирующие элементы 8, 12 закрыты,Для отключения одного из теплогенераторов, например теплогенератора 1, необходимо открыть регулирующий элемент 8 и закрыть элементы 6.За счет снабжения системы отопления байпасами 13, 14 возможно отопление одной из рабочих зон 17. Раздельное отопление рабочих зон 17 в этом случае осуществляется путем открывания регулирующих элементов 15, 16.Формула изобретения Система отопления помещения, содержащая по меньшей мере два теплогенератора с входньми и выходными патрубками, включенных в контур циркуляции теплоносителя, образованный теплоизлучающими элементами, при этом патрубки одного из теплогенераторов снабжены регулирующими элементами и соединены между собой обводным трубопроводом с регулирующим элементом, о т л и ч а ю щ а я с я тем, что, с целью уменьшения расхода тепловой энергии путем расширения диапазона управления обогревом рабочих зон помещения и повышения равномерности его температурного поля, система дополнительно содержит образованный теплоизлучающими элементами второй контур циркуляции с противоточным относительно первого контура движением теплоносителя, теплогенераторы выполнены со встроенными вентиляторами, патрубки другого теплогенератора также снабжены регулирующими элементами и соединены между собой при помощи дополнительного обводного трубопровода с регулирующим элементом, выходной патрубок каждого теплогенератора сообщен с входным патрубков другсго теплогенератора через теплоизлучающие элементы второго контура, при этом каждый контур снабжен байпасом, имеющим регулирующий элемент и подключенным к контуру параллельно обводным трубопроводам для раздельного отопления рабочих зон.
