Котел-утилизатор

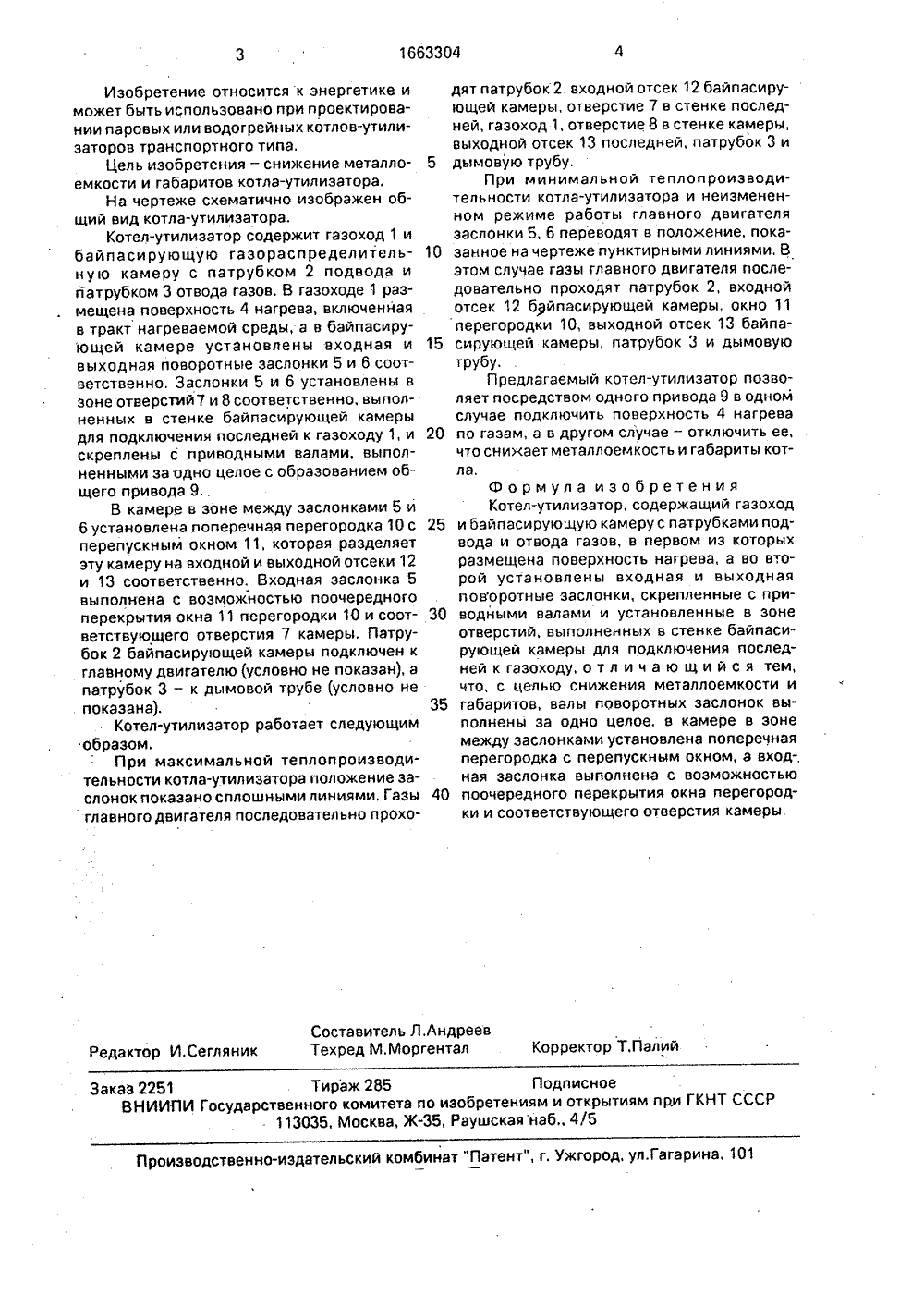

, Г. КолесниГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(57) Изобретение относится к энергетикем.б. использовано при проектировании паровых или водогрейных котлов-утилизаторов транспортного типа. Цель - снижени металлоемкости и габаритов. Для этого при. водные валы входной и выходной заслонок 5, 6 выполнены эа одно целое с образованием общего привода 9, в байпасирующей камере в зоне между заслонками 5, 6 установлена поперечная перегородка 10 с перепускным окном 11, а входная заслонка 5 выполнена с воэможностью поочередного перекрытия окна 11 перегородки 10 и соответствующего отверстия 7 камеры, Это позволяет посредством одного привода 9 в одном случае подключить поверхность 4 нагрева по газам, размещенную в газоходе 1, , а в другом случае - отключить зту поверхность 4, что снижает метадлоемкость и габариты котла-утилиэатора. 1 ил,1663304 Составитель Л.АндреевТехред М.Моргентал Корректор Т.Палий Редактор И.Сегляник Заказ 2251 Тираж 285 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 1.01 Изобретение относится к энергетике и может быть использовано при проектировании паровых или водогрейных котлов-утилиэаторов транспортного типа.Цель изобретения - снижение металло- емкости и габаритов котла-утилизатора.На чертеже схематично изображен общий вид котла-утилизатора.Котел-утилизатор содержит газоход 1 и байпасирующую гаэораспределительную камеру с патрубком 2 подвода и йатрубком 3 отвода газов. В газоходе 1 размещена поверхность 4 нагрева, включенная в тракт нагреваемой среды, а в байпасирующей камере установлены входная и выходная поворотные заслонки 5 и 6 соответственно, Заслонки 5 и 6 установлены в зоне отверстий 7 и 8 соответственно, выполненных в стенке байпасирующей камеры для подключения последней к газоходу 1, и скреплены с приводными валами, выполненными за одно целое с образованием общего привода 9,.В камере в зоне между заслонками 5 и 6 установлена поперечная перегородка 10 с перепускным окном 11, которая разделяет эту камеру на входной и выходной отсеки 12 и 13 соответственно. Входная заслонка 5 выполнена с возможностью поочередного перекрытия окна 11 перегородки 10 и соответствующего отверстия 7 камеры. Патрубок 2 байпасирующей камеры подключен к главному двигателю (условно не показан), а патрубок 3 - к дымовой трубе (условно не показана).Котел-утилизатор работает следующим образом.При максимальной теплопроизводительности котла-утилиэатора положение заслонок показано сплошными линиями. Газы главного двигателя последовательно и роходят патрубок 2, входной отсек 12 байпасирующей камеры, отверстие 7 в стенке последней, гаэоход 1, отверстие 8 в стенке камеры,выходной отсек 13 последней, патрубок 3 и5 дымовую трубу,При минимальной теплопроизводительности котла-утилизатора и неизмененном режиме работы главного двигателязаслонки 5, 6 переводят в положение, пока 10 занное на чертеже пунктирными линиями, Вэтом случае газы главного двигателя последовательно проходят патрубок 2, входнойотсек 12 байпасирующей камеры, окно 11перегородки 10, выходной отсек 13 байпа 15 сирующей камеры, патрубок 3 и дымовуютрубу.Предлагаемый котел-утилизатор позволяет посредством одного привода 9 в одномслучае подключить поверхность 4 нагрева20 по газам, а в другом случае - отключить ее,что снижает металлоемкость и габариты котла,Формула изобретенияКотел-утилизатор, содержащий газоход25 и байпасирующую камеру с патрубками подвода и отвода газов, в первом из которыхразмещена поверхность нагрева, а во второй установлены входная и выходнаяповоротные заслонки, скрепленные с при 30 водными валами и установленные в зонеотверстий, выполненных в стенке байпасирующей камеры для подключения последней к газоходу, от л и ч а ю щи й с я тем,что, с целью снижения металлоемкости и35 габаритов, валы поворотных заслонок выполнены за одно целое, в камере в зонемежду заслонками установлена поперечнаяперегородка с перепускным окном, а вход-,ная заслонка выполнена с воэможностью40 поочередного перекрытия окна перегородки и соответствующего отверстия камеры,
