Микровыключатель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

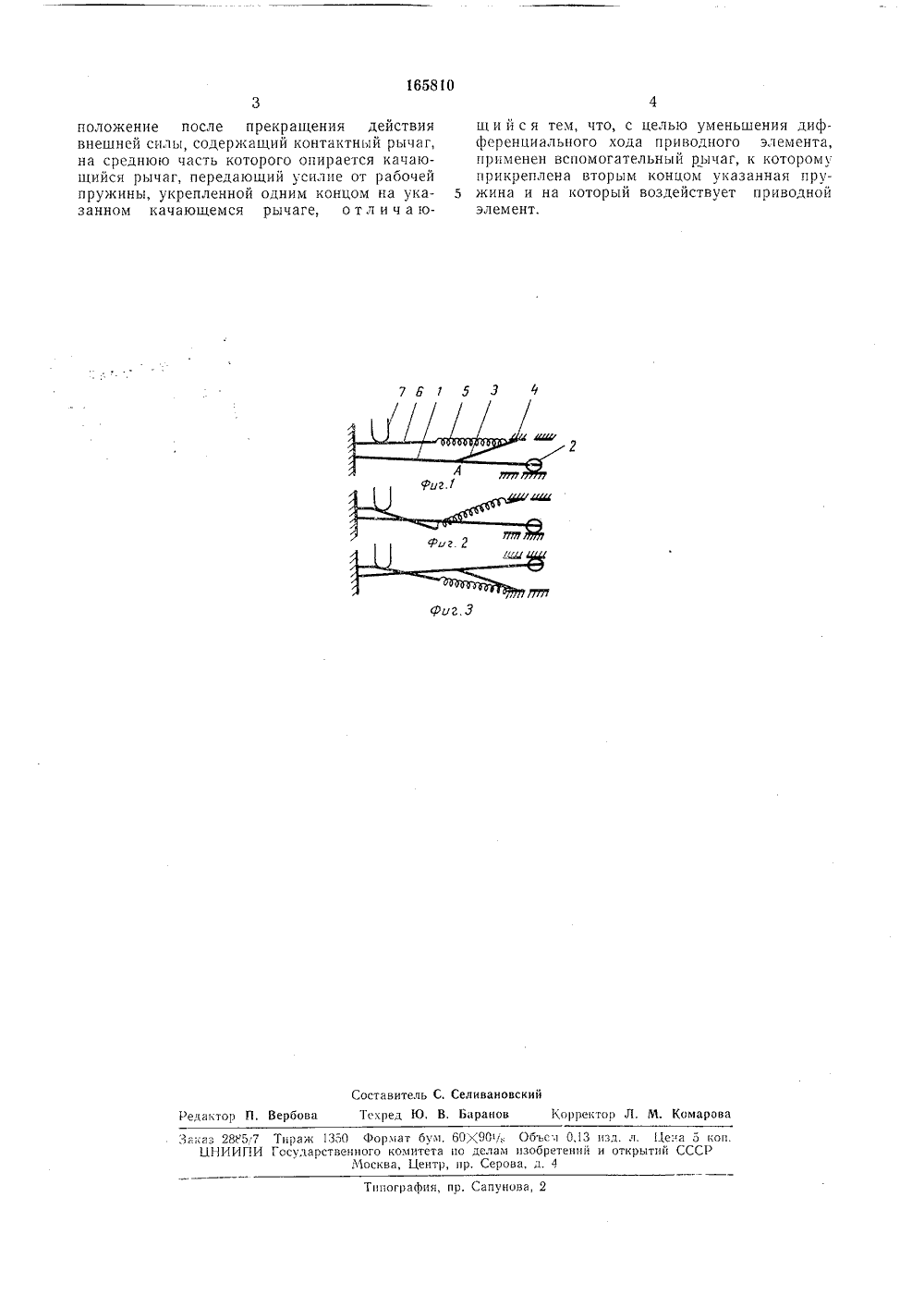

1658 Ю ОПИСАНИЕИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 04.1 Х.1963 ( 855375/24-7)с присоединением заявкиКл, 21 с ПриоритетОпубликовано 26,Х.1964. Вюлле Дата опубликования описания МГ 1 К Н 02 с осударственныиомитет по делам изобретений открытий СССР ь 20 Д,Х 1.1964 МИКРОВЫКЛЮЧАТЕЛ 2 или с возможностью качания. Рабочая пружина б, воздействующая на качающийся рычаг , создает усилие на контактный рычаг 1 в точке А, осуществляя этим контактное дав ление, При воздействии внешней силы наприводной элемент 7 последний нажимает на вспомогательный рычаг б, который поворачивается у места крепления. При этом поворачивается конец рабочей пружины Б, в резуль тате чего изменяется направление действиясилы пружины, приложенной к качающемуся рычагу . Как только направление оси действия силы пружины б пройдет точку А, качающийся рычаг 3 быстро повернется до 15 соприкосновения с противоположным упором 4. В процессе движения качающегося рычага сила, воздействующая на контактный рычаг, мгновенно изменит свое направление, в результате чего подвижный контакт 2 из 20 одного положения быстро переключится вдругое. При снятии усилия с приводного элемента 7 последний возвратится в исходное положение. При этом аналогичным образом произойдет обратное переключение подвиж ного контакта 2,Микровыключатель с одинарным разрывом епи контактами и самовозвратом в исходное Подписная группаШироко применяются микровыключатели с одинарным разрывом цепи контактами и самовозвратом в исходное положение после прекращения действия внешней силы на приводной элемент, В подобных микровыключателях наблюдается большой дифференциальный ход приводного элемента, так как он воздействовал непосредственно на рабочую пружину,Предложен микровыключатель, в котором рабочая пружина вторым концом укрепляется во вспомогательном рычаге, на который и воздействует приводной элемент.На фиг. 1, 2 и 3 изображена принципиальная схема предлокенного микровыключателя, соответственно отключенным в процессе работы и после срабатывания.Микровыключ атель содержит контактный рычаг 1, один конец которого жестко укреплен, а второй - свободен и на нем находятся подвижный контакт 2. В средней части рычага 1 укреплен с помощью ножевой опоры качающийся рычаг , который другим концом свободно опирается на один из двух неподвижных упоров 4. Рабочая пружина 5, которая может быть выполнена спиральной или волнообразной, натянута между. упирающимся в упор 4 качающимся рычагом 3 и свободным концом вспомогательного рычага б, другой конец которого может быть закреплен жестко Предмет изобретения165810 7 Б 7 5 3 Ф Составитель С, СеливановскийРедактор П. Вербова Тсхред Ю, В. Варанов Корректор Л, М. Комарова 885 г 7 Тираж 1350 Формат бум, 60 Х 901 ъ Обьсм О,3 пзд. л. Цена 5 коп.ИГИ Государственного комитета по делам изобретений и открытий СССРМосква, Центр, пр. Серова, д. 4 аказ Ш ппография, пр. Сапунова, 2 положение после прекращения действия внешней силы, содержащий контактный рычаг, на среднюю часть которого опирается качающийся рычаг, передающий усилие от рабочей пружины, укрепленной одним концом на указанном качающемся рычаге, о тл и ч а ющи й с я тем, что, с целью уменьшения дифференциального хода приводного элемента, применен вспомогательный рычаг, к которому прикреплена вторым концом указанная пру жина и на который воздействует приводнойэлемент.
СмотретьЗаявка
855375
В. Михеев, Е. И. Горбунов, йлт ТОГП
МПК / Метки
МПК: H01H 13/52
Метки: микровыключатель
Опубликовано: 01.01.1964
