Уплотнение электрододержателя в своде закрытой руднотермической электропечи

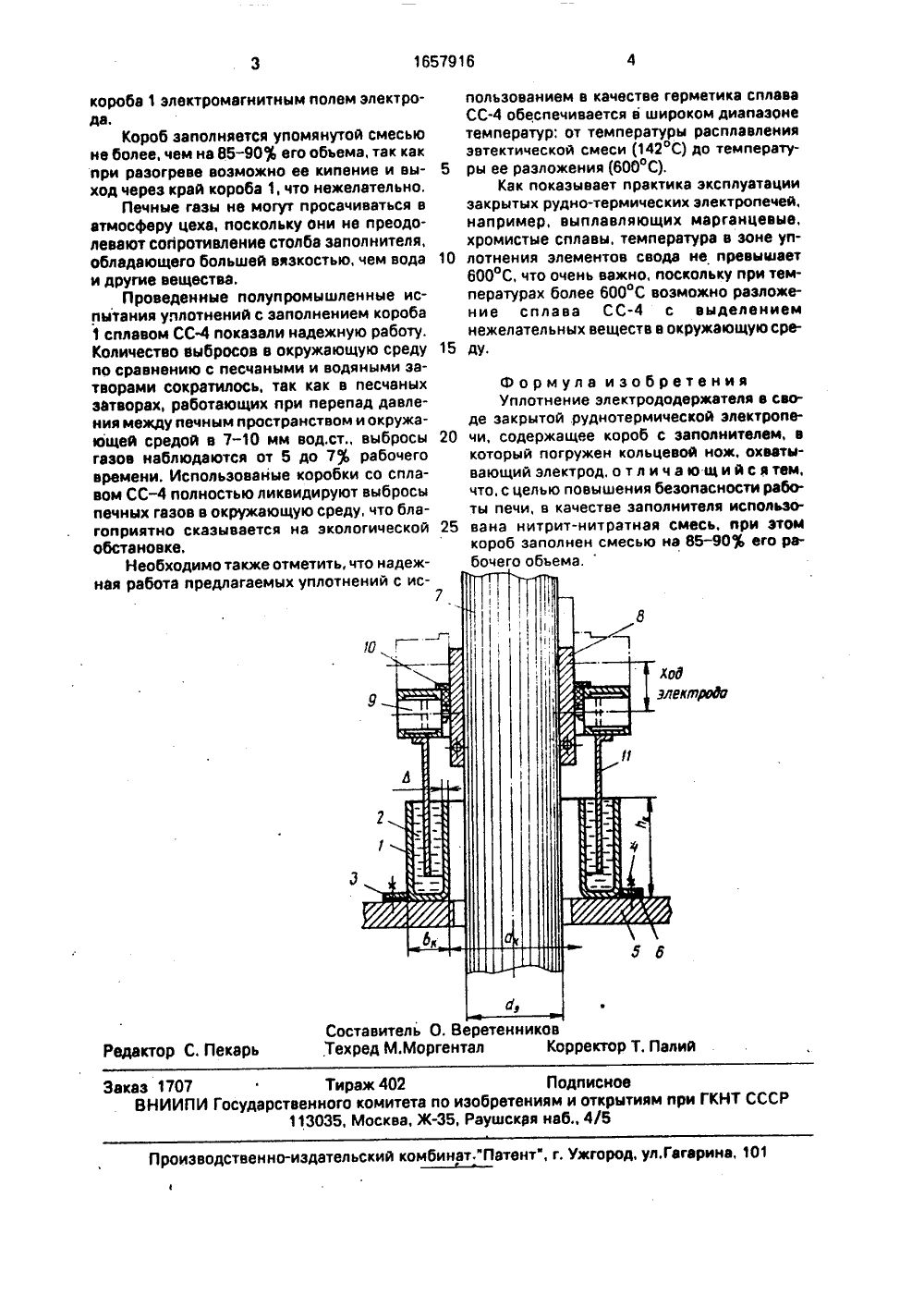

(м)з Е 27 О 1/00 ПИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИ,О,ЕТЕЛЬСТ(71) Всесоюзный научно-исследовательский, проектно-конструкторский и технологический институт электротермического оборудованияР 2) Л.З.Беленький, Л,А.Рязанцев, А.Г,Лыков и О.И. Рождественский(56) Розенберг В,Л. и др. Рудовосстановительные электропечи, Энергетические показатели и очистка газов, - М.: Энергия, 1974, с, 30.Чечеткин А,В, Высокотемпературные теплоносители. М.; Энергия, 1971, с. 431, 467. Изобретение относится к электрометэллургии и может быть использовано в закрытых руднотермических электропечах,Целью изобретения является повышение безопасности работы печи.На чертеже представлено уплотнение электрододержателя в своде электропечи,Уплотнение содержит металлический короб 1, заполненный нитрит-нитратной смесью 2. Короб 1 с помощью фланца 3 прикреплвн болтами 4 к своду 5 через уплотнительную прокладку 6, Внутри короба 1 проходит электрод 7 с контактными щеками 8, прижимаемыми к электроду 7 нажимным кольцом 9. Пространство между электродом 7 и иажимным кольцом 9 забивается сухим уплотнителем 10, цилиндрическиЯ нож 11, входящий внутрь короба 1, прикреплен к нажимному кольцу 9, Короб 1 выполнен из(54) УПЛОТНЕНИЕ ЭЛЕКТРОДОДЕРЖАТЕЛЯ В СВОДЕ ЗАКРЫТОЙ РУДНОТЕРМИЧЕСКОЙ ЭЛЕКТРОПЕЧИ(57) Изобретение относится к электрометаллургии и может быть использовано в закрытых руднотермических электропечах, Целью изобретения является повышение безопасности рабочей печи. Уплотнение электрододержателя содержит короб 1 с заполнителем, в который погружен кольцевой нож 11, охватывающий электрод 7, Новым является то, что в качестве наполнителя использована нитрит-нитратная смесь, например порошок сплава СС. Короб заполняется этой смесью не более чем на 85-90 ь его объема. Использование данного наполнителя повышает взрывобезопасность при эксплуатации печи, а также сокращает количество выбросов в окружающую среду. 1 ил,обычной углеродистой стали, в то время как д в известной конструкции гидрозатвора ко- р робка выполнена из маломагнитной стали.В качестве нитрит-нитратной смеси используется порошок сплава СС(трехком понентный эвтектический сплав нитритов 0 натрия, калия и нитрата натрия). Температу-ра плавления смеси 150 С, плотность ЯЬ 1,976.кг/см, коэффициент теплопроводности 0,379 ккал (н.ч. град.),Уплотнение работает следующим образом.Короб 1 гидрозатвора постоянно заполнен нитрит-нитратной смесью 2, которая при эксплуатации электропечи расплавляется до жидкообразного состояния. Нагрев смеси 2 производится за счет тепла печных газов, поступающих через электродный проем в своде 5, и эа счет нагрева стенок1657916 Составитель О. Веретенников ехред М.Моргентал Корректор Т, Палий едактор С. Пека Заказ 1707 Тираж 402 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКН113035, Москва, Ж, Раушская наб., 4/5 оизаодстаанно-издатальскиа комбинат."Патант", г. ужгород, ул.Гз на, 1 О короба 1 электромагнитным полем электрода.Короб заполняется упомянутой смесью не более, чем на 85-90 его объема, так как при разогреве возможно ее кипение и вы ход через край короба 1, что нежелательно.Печные газы не могут просачиваться в атмосферу цеха, поскольку они не преодолевают сопротивление столба заполнителя, обладающего большей вязкостью, чем вода 10 и другие вещества.Проведенные полупромышленные испытания уплотнений с заполнением короба 1 сплавом ССпоказали надежную работу. Количество выбросов в окружающую среду 15 по сравнению с песчаными и водяными затворами сократилось, так как в песчаных затворах, работающих при перепад давления между печным пространством и окружающей средой в 7-10 мм вод.ст., выбросы 20 газов наблюдаются от 5 до 7 рабочего времени. Использованые коробки со сплавом ССполностью ликвидируют выбросы печных газов в окружающую среду, что благоприятно сказывается на экологической 25 обстановке.Необходимо также отметить, что надежная работа предлагаемых уплотне пользованием в качестве герметика сплава ССобеспечивается в широком диапазоне температур: от температуры расплавления эвтектической смеси (142 С) до температуры ее разложения (600 С).Как показывает практика эксплуатации закрытых рудно-термических электропечей, например, выплавляющих марганцевые, хромистые сплавы, температура в зоне уплотнения элементов свода не превышает 600 С, что очень важно, поскольку при температурах более 600 С возможно разложение сплава ССс выделением нежелательных веществ в окружающую сре- АУ Формула изобретения Уплотнение электрододержателя в своде закрытой руднотермической электропечи, содержащее короб с заполнителем, в который погружен кольцевой нож, охватывающий электрод, о т л и ч а ю щ и й с я тем, что, с целью повышения безопасности работы печи, в качестве заполнителя использована нитрит-нитратная смесь, при этом короб заполнен смесью на 85-90 его рабочего объема.
