Система автоматического регулирования параметров пара за энерготехнологическим котлом
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1651018
Авторы: Егоров, Емельяненко, Сыркин, Юров
Текст

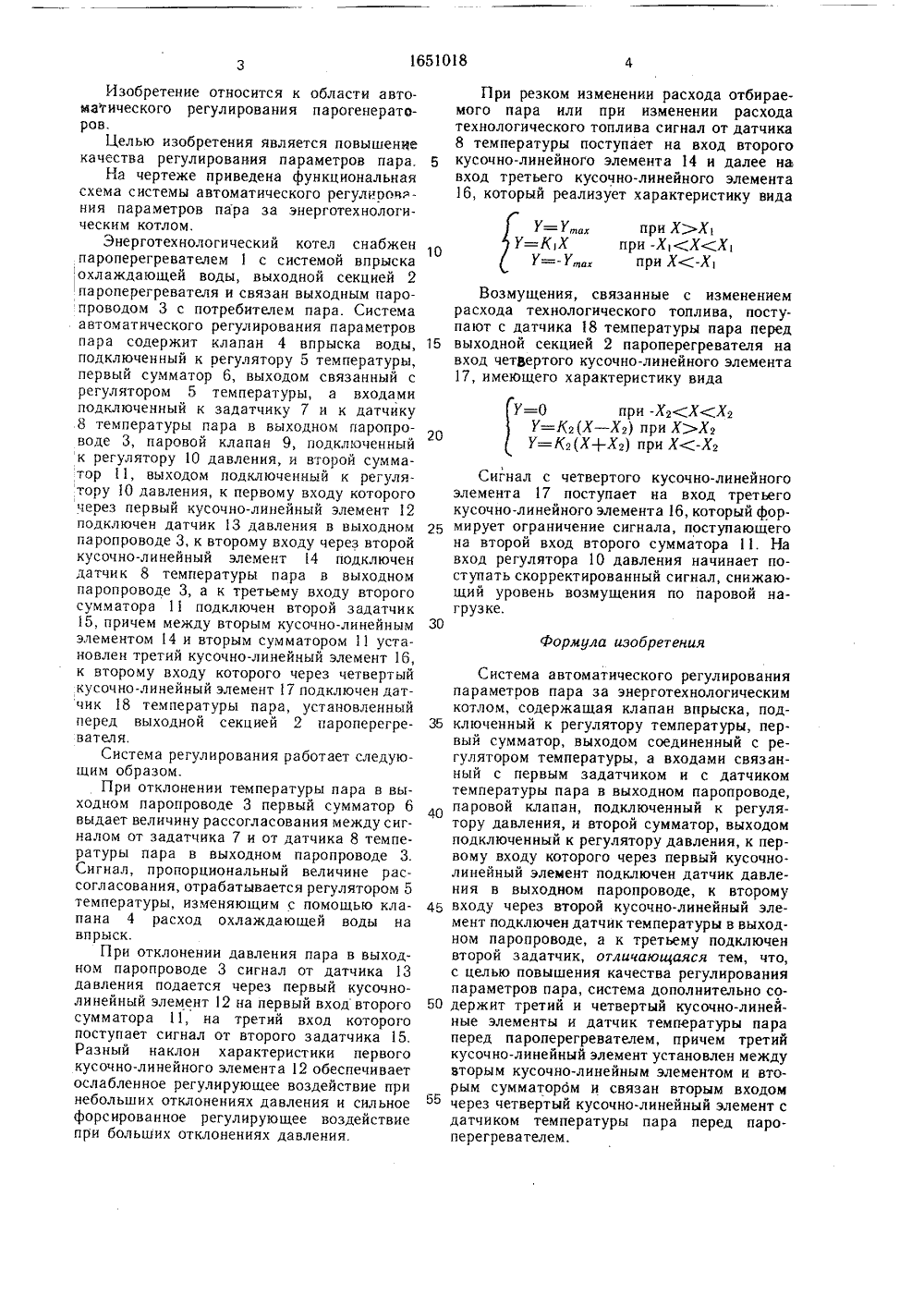

(51) НИЕ ИЗОБРЕТЕН ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТ(71) Завод-ВТУЗ при Производственном объединении турбостроения Ленинградский металлический завод и Научно-производственное объединение по исследованию и проектированию энергетического оборудования ии. И. И. Ползунова(56),Шальман М. П. Автоматизация крупных тепловых электростанций. - М.: Энергия, 1974, с. 95 - 08.Авторское свидетельство СССР924452, кл. г 22 В 35/00, 1982.(54) СИСТЕМА. АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПАРАМЕТРОВ ПАРА ЗА ЯО 1651 ЭНЕРГОТЕХНОЛОГИЧЕСКИМ КОТЛОМ (57) Изобретение относится к автоматизации теплоэнергетического оборудования. С целью повышения качества регулирования параметров пара за энерготехнологическим котлом в систему вводится третий кусочно- линейный элемент (КЛЭ)б, четвертый КЛЭ 17 и датчик температуры пара, установленный перед выходной секцией пароперегревателя. При увеличении возмущающего воздействия в промежуточной точке парового тракта выше величины, определяемой зоной нечувствительности четвертого КЛЭ , сигнал через третий КЛЭ 16, ограничивающий величину корректирующего воздействия и через сумматор 11 поступает на вход регулятора 10 давления, уменьшающего возмущение по паровой нагрузке.1 ил.Изобретение относится к области авто- магического регулирования парогенераторов.Целью изобретения является повышение качества регулирования параметров пара,На чертеже приведена функциональная схема системы автоматического регулирования параметров пара за энерготехнологическим котлом,Знерготехнологический котел снабжен пароперегревателем 1 с системой впрыска охлаждающей воды, выходной секцией 2 пароперегревателя и связан выходным паропроводом 3 с потребителем пара. Система автоматического регулирования параметров пара содержит клапан 4 впрыска воды, подключенный к регулятору 5 температуры, первый сумматор 6, выходом связанный с регулятором 5 температуры, а входами подключенный к задатчику 7 и к датчику 8 температуры пара в выходном паропроводе 3, паровой клапан 9, подключенный к регулятору 10 давления, и второй сумматор 11, выходом подключенный к регулятору 10 давления, к первому входу которого чеоез первый кусочно-линейный элемент 12 подключен датчик 13 давления в выходном паропроводе 3, к второму входу через второй кусочно-линейный элемент 14 подключен датчик 8 температуры пара в выходном паропроводе 3, а к третьему входу второго сумматора 11 подключен второй задатчик 15, причем между вторым кусочно-линейным элементом 14 и вторым сумматором 11 установлен третий кусочно-линейный элемент 16, к второму входу которого через четвертый кусочно-линейный элемент 7 подключен датчик 18 температуры лара, установленный перед выходной секцией 2 пароперегревате,Система регулирования работает следующим образом.При отклонении температуры пара в выходном паропроводе 3 первый сумматор 6 выдает величину рассогласования между сигналом от задатчика 7 и от датчика 8 температуры пара в выходном паропроводе 3. Сигнал, пропорциональный величине рассогласования, отрабатывается регулятором 5 температуры, изменяющим с помощью клапана 4 расход охлаждающей воды на впрыск,При отклонении давления пара в выходном паропроводе 3 сигнал от датчика 13 давления подается через первый кусочно- линейный элемент 12 на первый вход второго сумматора 11, на третий вход которого поступает сигнал от второго задатчика 15, Разный наклон характеристики первого кусочно-линейного элемента 12 обеспечивает ослабленное регулирующее воздействие при небольших отклонениях давления и сильное форсированное регулирующее воздействие при больших отклонениях давления.При резком изменении расхода отбираемого пара или при изменении расхода технологического топлива сигнал от датчика 8 температуры поступает на вход второго кусочно-линейного элемента 14 и далее на вход третьего кусочно-линейного элемента 16, который реализует характеристику вида при Х)Х 1 при -Х ХХ 1 при Х(-Х 1=КХУ - Ущах 10 У=О при -ХХХ 2 У=К 2(Х - Х 2) при Х)Х У=К(Х+Х 2) при Х(-Х 2 20 Сигнал с четвертого кусочно-линейногоэлемента 17 поступает на вход третьего кусочно-линейного элемента 16, который фор мирует ограничение сигнала, поступающегона второй вход второго сумматора 11. На вход регулятора 10 давления начинает поступать скорректированный сигнал, снижающий уровень возмущения по паровой нагрузке.30 Формула изобретения Система автоматического регулированияпараметров пара за энерготехнологическим котлом, содержащая клапан впрыска, под ключенный к регулятору температуры, первый сумматор, выходом соединенный с регулятором температуры, а входами связанный с первым задатчиком и с датчиком температуры пара в выходном паропроводе, д паровой клапан, подключенный к регулятору давления, и второй сумматор, выходом подключенный к регулятору давления, к первому входу которого через первый кусочно- линейный элемент подключен датчик давления в выходном паропроводе, к второму 45 входу через второй кусочно-линейный элемент подключен датчик температуры в выходном паропроводе, а к третьему подключен второй задатчик, отличающаяся тем, что, с целью повышения качества регулирования параметров пара, система дополнительно со держит третий и четвертый кусочно-линейные элементы и датчик температуры пара перед пароперегревателем, причем третий кусочно-линейный элемент установлен между вторым кусочно-линейным элементом и вторым сумматорбм и связан вторым входом 55 через четвертый кусочно-линейный элемент сдатчиком температуры пара перед пароперегревателем. Возмущения, связанные с изменениемрасхода технологического топлива, поступают с датчика 18 температуры пара перед 15 выходной секцией 2 пароперегревателя навход четВертого кусочно-линейного элемента 17, имеющего характеристику вида
СмотретьЗаявка
4451264, 04.07.1988
ЗАВОД-ВТУЗ ПРИ ПРОИЗВОДСТВЕННОМ ОБЪЕДИНЕНИИ ТУРБОСТРОЕНИЯ "ЛЕНИНГРАДСКИЙ МЕТАЛЛИЧЕСКИЙ ЗАВОД", НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ ИМ. И. И. ПОЛЗУНОВА
ЮРОВ АЛЬБЕРТ ИВАНОВИЧ, ЕМЕЛЬЯНЕНКО ТАТЬЯНА АНАТОЛЬЕВНА, ЕГОРОВ ВИКТОР АНАТОЛЬЕВИЧ, СЫРКИН ВИКТОР СЕМЕНОВИЧ
МПК / Метки
МПК: F22B 35/00
Метки: котлом, пара, параметров, энерготехнологическим
Опубликовано: 23.05.1991
