Устройство для срезания деревьев напроход
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1644817
Авторы: Заостровский, Сабов, Чхетиани
Текст

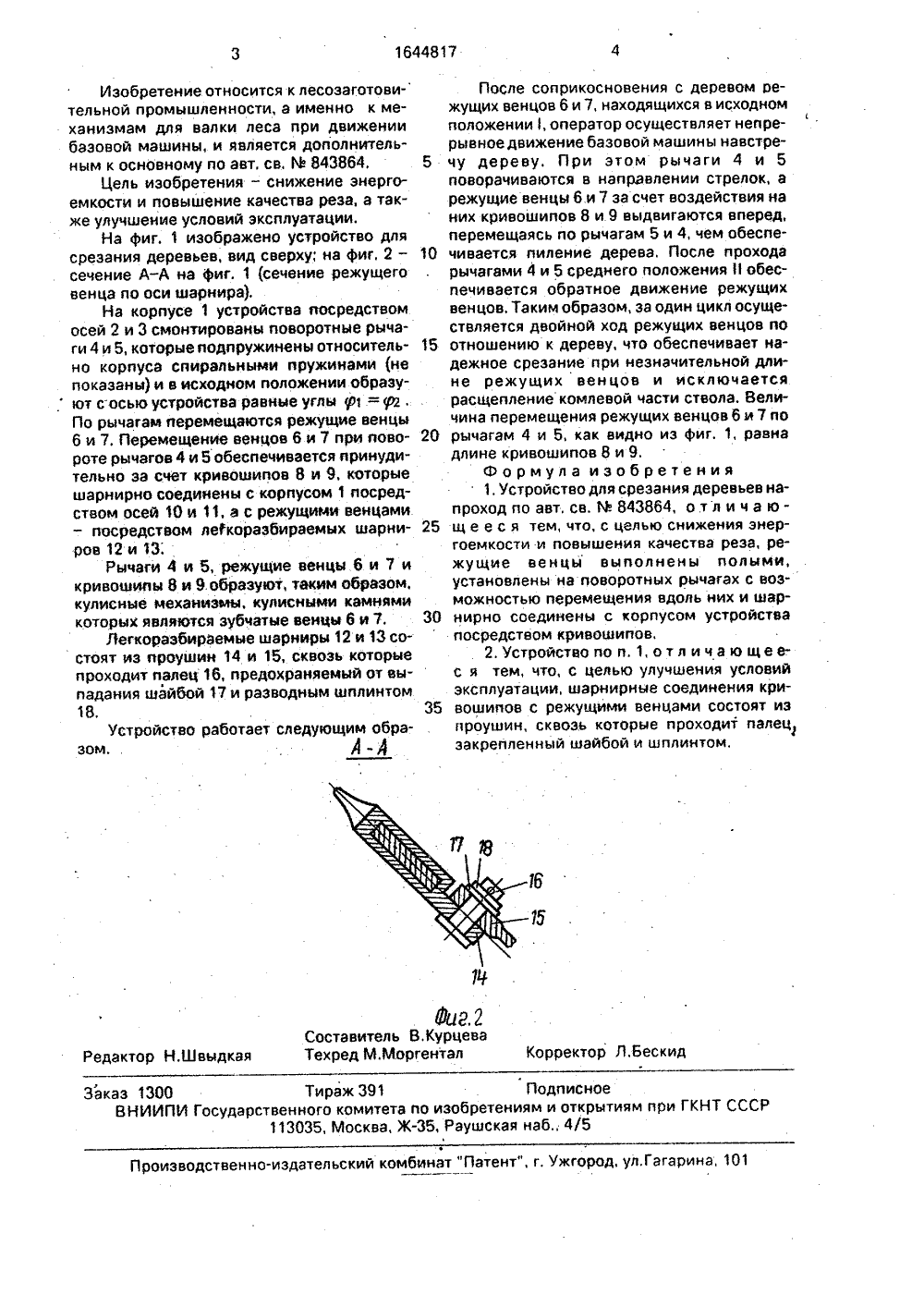

(яМ А 01 623 ЗОБРЕТЕНИЯ ОПИСА РСКО ВИДЕТЕЛЬСТВ(71) Ухтинский индустриальный инсти(54) УСТРОЙСТВО ДЛЯ СРЕЗАНИЯ ДЕРЕВЬЕВ НАПРОХОД(57) Изобретение относится к лесозаготовительной промышленности. Цель изобретеГОСУДАРСТВЕННЫИ КОМИ 1 ЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТПРИ ГКНТ СССР ния - снижение энергоемкости и повышение качества реза, а также улучшение условий эксплутации, На корпусе 1 устройства смонтированы поворотные рычаги 4 и 5. По рычагам перемещаются полые режущие венцы 6 и 7, которые шарнирно соединены с корпусом устройства посредством криво- шипов 8 и 9, После соприкосновения режущих венцов 6 и 7 с деревом рычаги 4 и 5 поворачиваются, а режущие венцы под действием кривошипов 8 и 9 выдвигаются вперед, т. е. происходит пиление дерева. После прохода рычагами среднего положения обеспечивается обратное движение режущих венцов. 1 э, и, ф-лы,.2 ил.1644817 зом. Составитель В.КурцевРедактор Н,Швыдкая Техред М.Моргентал Л,Беск Ко Заказ 1300 Тираж 391 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 роизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к лесозаготови-тельной промышленности, а именно к механизмам для валки леса при движениибазовой машины, и является дополнительным к основному по авт. св, В 843864,Цель изобретения - снижение энергоемкости и повышение качества реза, а также улучшение условий эксплуатации.На фиг. 1 изображено устройство длясрезания деревьев, вид сверху; на фиг. 2 -сечение А-А на фи. 1 (сечение режущеговенца по оси шарнира),На корпусе 1 устройства посредствомосей 2 и 3 смонтированы поворотные рычаги 4 и 5, которые подпружинены относительно корпуса спиральными пружинами (непоказаны) и в исходном положении образу ют с осью устройства равные углы ф 1 = у 2 .По рычагам перемещаются режущие венцыб и 7. Перемещение венцов 6 и 7 при повороте рычагов 4 и 5 обеспечивается принудительно за счет кривошипов 8 и 9, которыешарнирно соединены с корпусом 1 посредством осей 10 и 11, а с режущими венцами- посредством ле 1 коразбираемых шарниров 12 и 13;Рычаги 4 и 5, режущие венцы 6 и 7 икривошипы 8 и 9. образуют, таким образом,кулисные механизмы, кулисными камнямикоторых являются зубчатые венцы 6 и 7.Лекоразбираемые шарниры 12 и 13 состоят иэ проушин 14 и 15, сквозь которыепроходит палец 16, предохраняемый от выпадания шайбой 17 и разводным шплинтом18,Устройство работает следующим обраПосле соприкосновения с деревом режущих венцов б и 7, находящихся в исходном положении 1, оператор осуществляет непрерывное движение базовой машины навстре чу дереву. При этом рычаги 4 и 5поворачиваются в напрзвлении стрелок, а режущие венцы 6 и 7 за счет воздействия на них кривошипов 8 и 9 выдвигаются вперед, перемещаясь по рычагам 5 и 4, чем обеспе чивается пиление дерева, После проходарычагами 4 и 5 среднего положения Н обеспечивается обратное движение режущих венцов. Таким образом, за один цикл осуществляется двойной ход режущих венцов по 15 отношению к дереву, что обеспечивает надежное срезание при незначительной длине режущих венцов и исключается расщепление комлевой части ствола. Величина перемещения режущих венцов б и 7 по 20 рычагам 4 и 5, как видно из фиг. 1, равнадлине кривошипов 8 и 9.Формула изобретения 1. Устройство для срезания деревьев напроход по авт, св. ЬЬ 843864, о.т л и ч а ю ще е с я тем, что. с целью снижения энергоемкости и повышения качества реза, режущие венцы выполнены полыми, установлены на поворотных рычагах с возможностью перемещения вдоль них и шар нирно соединены с корпусом устройствапосредством кривошипов.2,Устройство по п.1, отл ичающеес я тем, что, с целью улучшения условий эксплуатации, шарнирные соединения кри вошипов с режущими венцами состоят изпроушин, сквозь которые проходит палец закрепленный шайбой и шплинтом.
СмотретьЗаявка
4694205, 22.05.1989
УХТИНСКИЙ ИНДУСТРИАЛЬНЫЙ ИНСТИТУТ
САБОВ ВАСИЛИЙ ВАСИЛЬЕВИЧ, ЗАОСТРОВСКИЙ АРКАДИЙ АНАТОЛЬЕВИЧ, ЧХЕТИАНИ ОТАРИ АЛМАСХАНОВИЧ
МПК / Метки
МПК: A01G 23/08
Метки: деревьев, напроход, срезания
Опубликовано: 30.04.1991
