Система управления загрузкой силосов элеватора

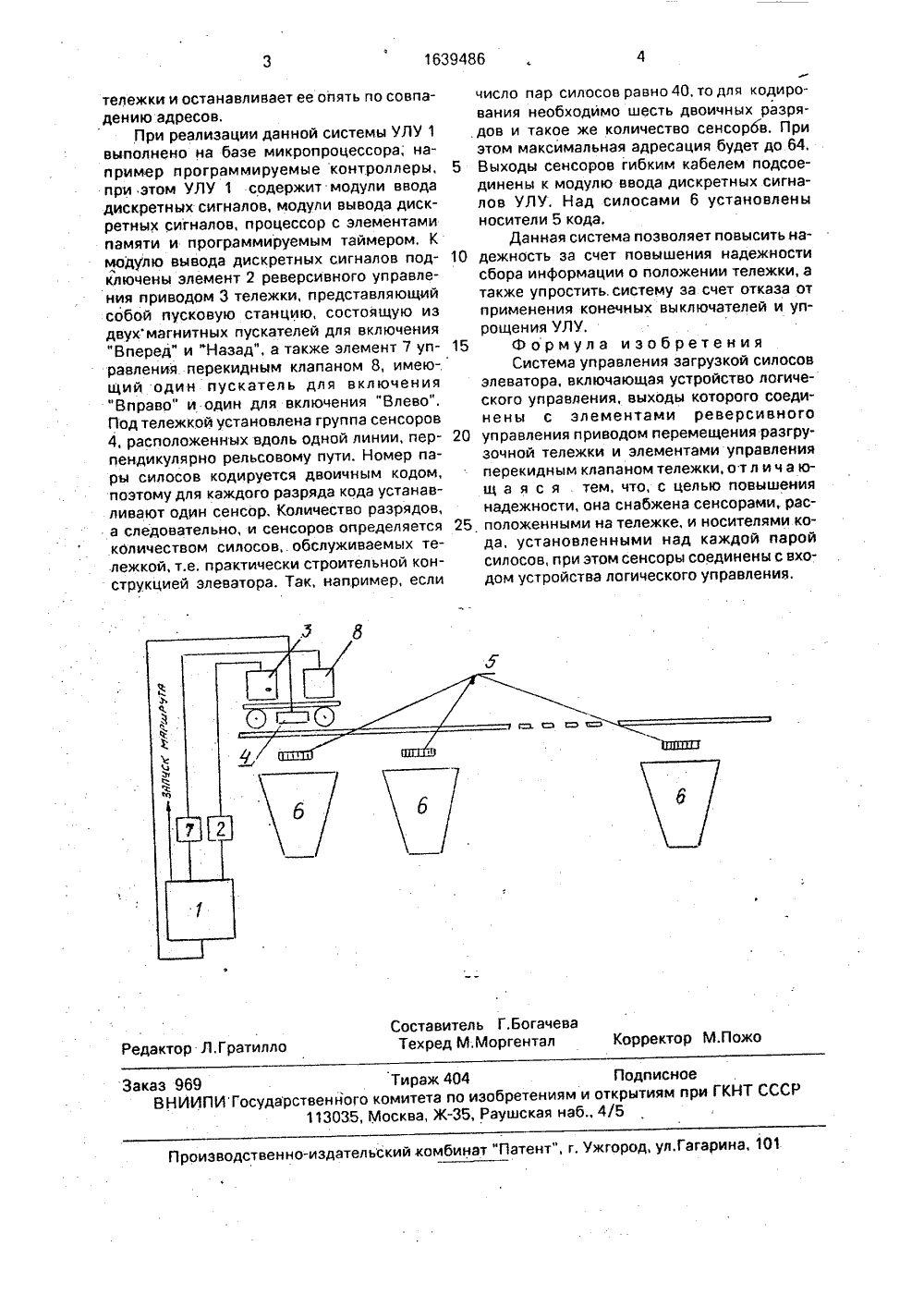

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 6394 19) П ) А 01 Г 25/18 ПИСАНИЕ ИЗОБРЕТЕНАВТОРСКОМУ СВИДЕТЕЛЬСТВУ тения является повыше- также упрощение констГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Киевский институт автоматики им, ХХЧсьезда КПСС(56) Проект мельничного элеватора Белоцерковского комбината хлебопродуктов, Киев,; Промзернопроект, 1977.(54) СИСТЕМА УПРАВЛЕНИЯ ЗАГРУЗКОЙСИЛОСОВ ЭЛЕВАТОРА Изобретение относится к хранению продуктов полеводства, в частности к технологическим процессам на зерновых элеваторах, контролю и управлению этими процессами, а также может быть использовано на комбикормовых, крупяных и других производствах.Целью изобрение надежности, арукции.На чертеже приведена блок-схема системы управления.Система. управления загрузкой силосов элеватора включает устройство 1 логического управления (УЛУ), выходы которого соединены с элементами 2 реверсивного управления приводом 3 перемещения тележки, сенсоры 4, расположенные нэ тележке и подключенные к УЛУ 1, а также носители 5 кода, установленного нэд каждой парой силосов 6, и элементы 7 управления перекидным клапаном 8 тележки.(57) Изобретение относится к хранению про- дуктоВ полеВодстВВ, В частности технолоГическим процессам на зерновых элеваторах, контролю и управлению эгими процессами. Цель изобретения - повышение надежности. Устройство содержит разгрузочную тележку, снабженную сенсорами и силосами, при этом каждая пара силосов снабжена носителем кода, и при прохождении тележки над любым силосз" осуществляютсчитывание номера силоса, сравнивают его с заданным, при этом в .лучае совпадения значений останавливают тележку. 1 ил. Система управления загрузкои силосов элеватора работает следующим образом,Оператор с панели ручного ввода УЛУ 1 набирает номер силоса, в который необходимо поместить зерно, По команде "Пуск" процессор считывает и запоминает адрес, и выдает на вход элемента 2 управления приВодом 3 тележки сигнал на запуск тележки "Вперед", Пускатель включает привод дви- О жения тележки. При проходе над силосами . ф сенсоры 4 считывают двоичный адрес с но- (ф сителей кода и по кабелю эти сигналы посту- ( пают на вход УЛУ 1, которое производит сравнение текущего адреса с заданным. Как только они сравнялись, УЛУ 1 выключает фф магнитный пускатель привода перемеще-.веЪ ния тележки, включает в зависимости от задания перекидной клапан "Влево" или "Вправо" и выдает сигнал разрешения на запуск маршрута, Если при первом считывании кода текущий адрес оказался больше заданного, то УЛУ 1 реверсирует движение1639486 оставитель Г,БогачеваТехред М.Моргентал Корректор М.Пож едактор Л,Гратилл Заказ 969 Тираж 404 Подписное ВНИИПИГосударственйого комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгоро арина,тележки и останавливает ее опять по совпадению адресов.При реализации данной системы УЛУ 1 выполнено на базе микропроцессора; например программируемые контроллеры. при этом УЛУ 1 содержит модули ввода дискретных сигналов, модули вывода дискретных сигналов, процессор с элементами памяти и программируемым таймером, К модулю вывода дискретных сигналов подключены элемент 2 реверсивного управления приводом 3 тележки, представляющий собой пусковую станцию, состоящую из двухмагнитных пускателей для включения "Вперед" и Назад", а также элемент 7 управления перекидным клапаном 8, имеющий один пускатель для включения "Вправо" и один для включения "Влево". Под тележкой установлена группа сенсоров 4, расположенных вдоль одной линии, перпендикулярно рельсовому пути. Номер пары силосов кодируется двоичным кодом, поэтому для каждого разряда кода устанавливают один сенсор. Количество разрядов, а следовательно, и сенсоров определяется кОличеством силосов,. обслуживаемых тележкой, т.е. практически строительной конструкцией элеватора. Так, например, если число пар силосов равно 40, то для кодирования необходимо шесть двоичных разрядов и такое же количество сенсорбв, При этом максимальная адресация будет до 64.5 Выходы сенсоров гибким кабелем подсоединены к модулю ввода дискретных сигналов УЛУ. Над силосами 6 установлены носители 5 кода.Данная система позволяет повысить на дежность за счет повышения надежностисбора информации о положении тележки, а также упростить. систему за счет отказа от применения конечных выключателей и упрощения УЛУ.15 Формула изобретенияСистема управления загрузкой силосовэлеватора, включающая устройство логического управления, выходы которого соединены с элементами реверсивного 20 управления приводом перемещения разгрузочной тележки и элементами управления перекидным клапаном тележки, о т л и ч а ющ а я с я тем, что, с целью повышения надежности, она снабжена сенсорами, рас положенными на тележке, и носителями кода, установленными над каждой парой силосов, при этом сенсоры соединены с входом устройства логического управления.
