Трансформатор волновых сопротивлений
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

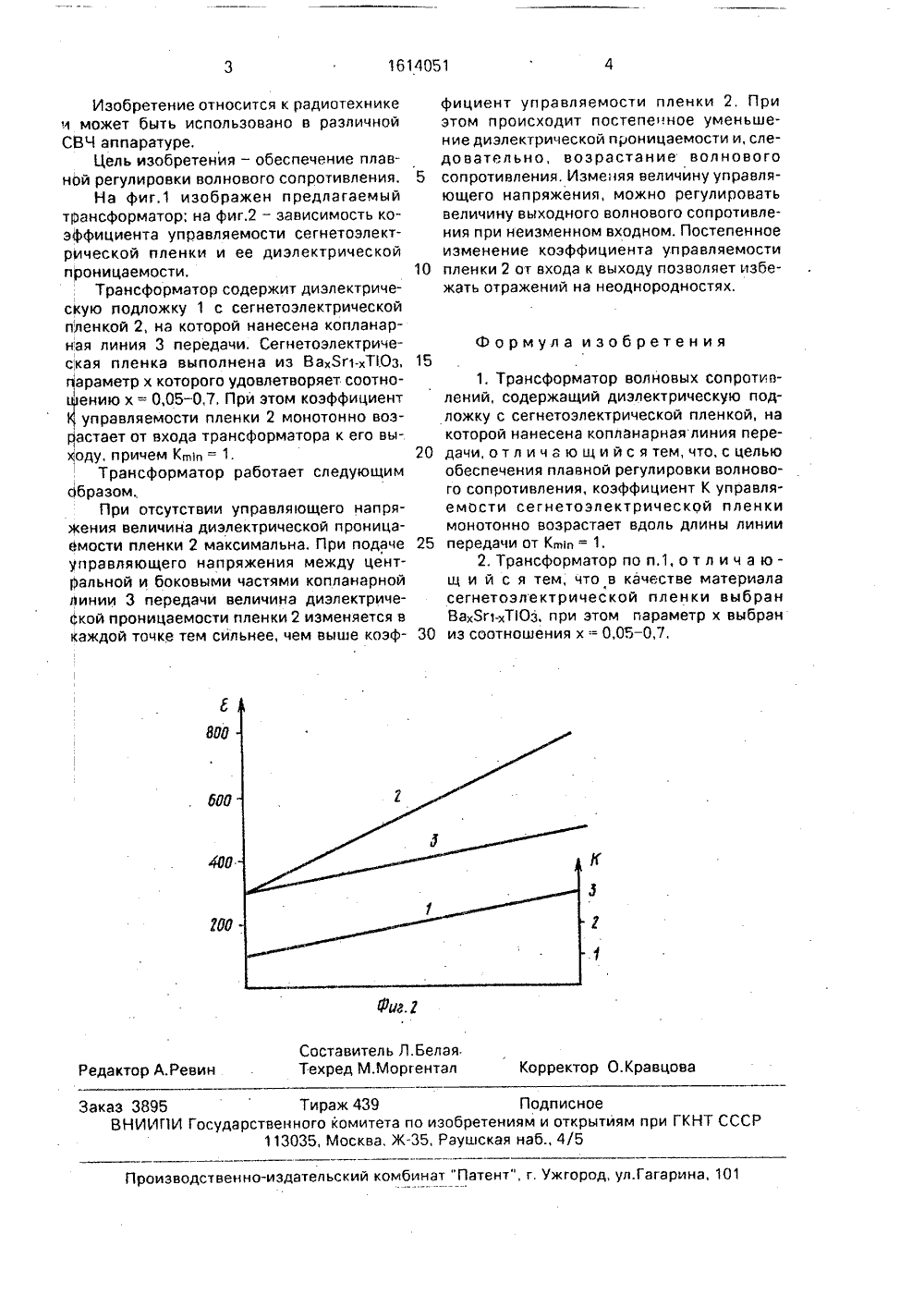

(5)5 У ин и С.Г.Суч о СССР1983.ЛНОВЫХ СОрадиотехникея обеспечениеого сопротив ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ОПИСАНИ АВТОРСКОМУ СВИДЕТЕЛ 21) 4402445/24-0922) 04.04.88(54) ТРАНСФОРМАТОР ВОПРОТИВЛЕНИЙ57) Изобретение относится кЦелью изобретения являетсплавной регулировки волнов ления. Трансформатор волновых сопротивлений содержит диэлектрическую подложку 1 с сегнетоэлектрической пленкой 2, на которой нанесена копланарная линия 3 передачи, Материал пленки 2 выбран с коэффициентом К управляемости, монотонно возрастающим от Кп, = 1 на входе трансформатора к его выходу. Регулируя напряжение, приложенное к пленке 2, можно плавно регулировать величину волнового сопротивления на выходе при неизменном значении его на входе. Кроме того, в качестве материала пленки 2 выбран ВахЯг(-хТОз, при этом параметр х выбран из соотношения х = 0,05 - 0,7, 1 з.п. ф-лы, 2 ил.1614051 Составитель Л.Белая Техред М.Моргентал ектор О.Кравцова Редактор А,РевинЗаказ 3895ВНИИПИ Госуд Тираж 43 енного коми 13035, Моск Подписноеа по изобретениям и открытиям при ГКНТ СССРЖ, Раушская наб., 4/5 здательский комбинат "Патент", г, Ужгород, ул.Гагарина, 10 Проиэводст Изобретение относится к радиотехнике и может быть использовано в различной СВЧ аппаратуре,Цель изобретения - обеспечение плавной регулировки волнового сопротивления.На фиг.1 изображен предлагаемый трансформатор; на фиг,2 - зависимость коэффициента управляемости сегнетоэлектрической пленки и ее диэлектрической проницаемости.Трансформатор содержит диэлектрическую подложку 1 с сегнетоэлектрической пленкой 2, на которой нанесена копланарная линия 3 передачи, Сегнетоэлектрическая пленка выполнена из ВахЯг 1-,ТЮз, параметр х которого удовлетворяет соотноению х = 0,05 - 0,7, При этом коэффициент управляемости пленки 2 монотонно возрастает от входа трансформатора к его выходу, причем Кп,= 1,Трансформатор работает следующим Образом.При отсутствии управляющего напряжения величина диэлектрической проницаемости пленки 2 максимальна, При подаче управляющего напряжения между центральной и боковыми частями копланарной линии 3 передачи величина диэлектрической проницаемости пленки 2 изменяется в каждой точке тем сильнее, чем выше коэффициент управляемости пленки 2. При этом происходит постепенное уменьшение диэлектрической проницаемости и, следовательно, возрастание волнового 5 сопротивления. Изменяя величину управляющего напряжения, можно регулировать величину выходного волнового сопротивления при неизменном входном. Постепенное изменение коэффициента управляемости 10 пленки 2 от входа к выходу позволяет избежать отражений на неоднородностях. Формула изобретения 151. Трансформатор волновых сопротивлений, содержащий диэлектрическую подложку с сегнетоэлектрической пленкой, на которой нанесена копланарная линия пере дачи,отличгющийсятем,что,сцельюобеспечения плавной регулировки волнового сопротивления, коэффициент К управляемости сегнетоэлектрической пленки монотонно возрастает вдоль длины линии 25 передачи от Кап = 1.2. Трансформатор по п.1, о т л и ч а ющ и й с я тем, что в качестве материала сегнетоэлектрической пленки выбран ВахБгг-хТ 1 Оз, при этом параметр х выбран 30 из соотношения х =- 0,05-0,7,
