Способ предупреждения ошибок оператора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

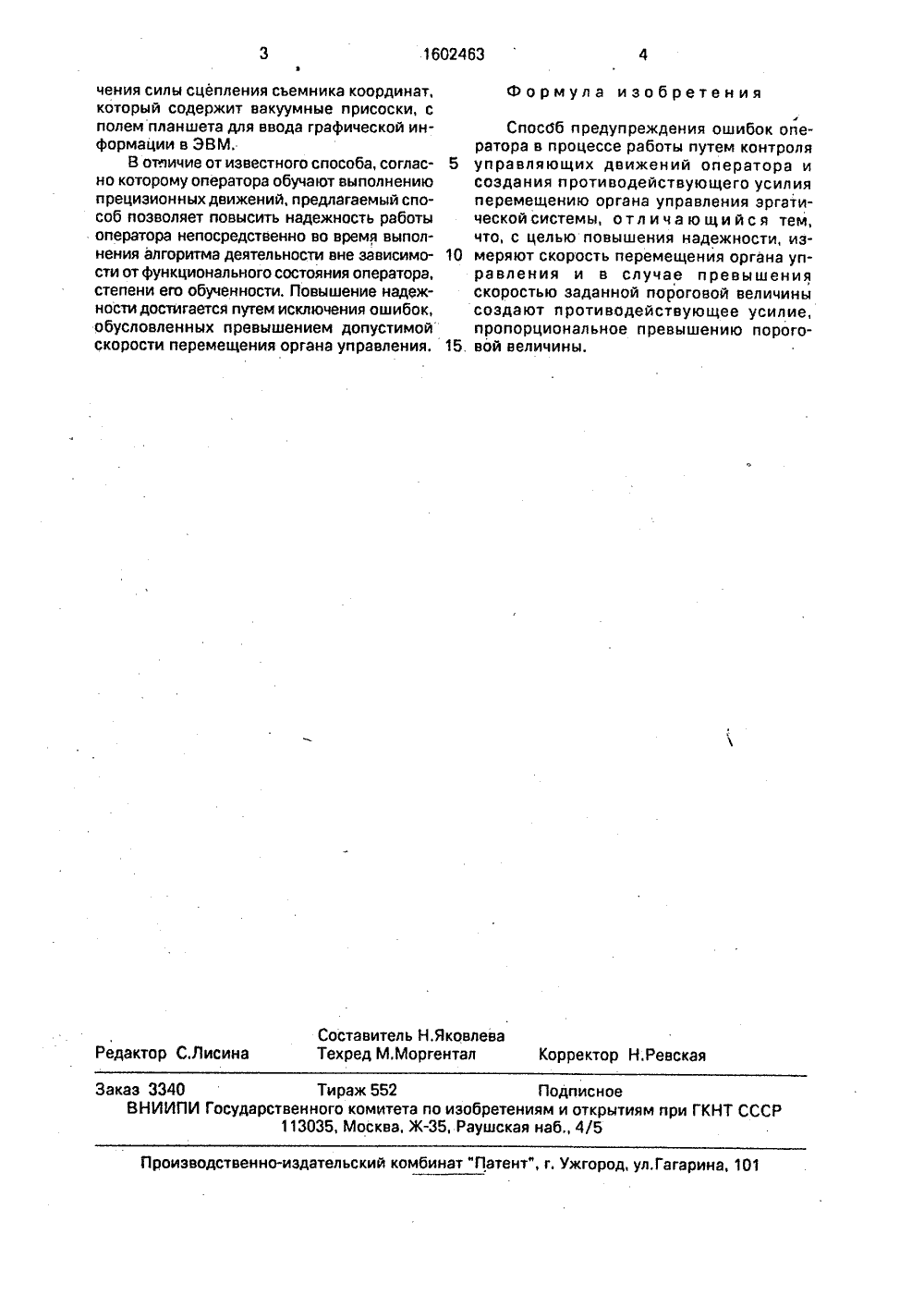

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1602463 А 1 1 В 5/ 5 Ц ПИСАНИЕ ИЗОБРЕТЕНИЯ ИДЕТЕЛЬСТВУ К АВТОРСКО.Г. Меньши ельство СССР /ОО, 1983.ПРЕЖДЕНИ едназначено для прек человека-оператора ов деятельности, вклюнос ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Институт техниАН БССР(57) Изобретениедупреждения ошипри выполнении ви Изобретение относится к эргономике и может быть "использовано для предупреждения ошибок человека-оператора при выполнении видов деятельности, включающих операции прецизионного перемещения органов управления,Цель изобретения - повышение надежСпособ осуществляют следующим образом. Измеряют скорость перемещения органа управления эргонической системы и в случае превышения скоростью заданной пороговой величины создают противодействующее усилие перемещению органа управления, пропорциональное превышению пороговой величины.П р и м е р, При виде деятельности типа ввода графической информации в ЗВМ измерение скорости перемещения указателя координат (являющегося в данном случае органом управления) осуществляется путем измерения скорости съема точек графического изображения с планшета ввода графической информации в ЭВМ, которая чающих операции прецизионного перемещения органов управления, Цель изобретения - повышение надежности, Способ характеризуется следующими приемами, Измеряютт скорость перемещения органа управления эргатической системы и в случае превышения скоростью заданной пороговой величины создают противодействующее усилие перемещению органа управления, про.порциональное превышению пороговой величины. Повышение надежности достигается за счет исключения ошибок, обусловленных превышением допустимой скорости перемещений органа управления. рактеризуется временем заполнения о деленного объема памяти ЭВМ в едини времени. Быстродеиствие технических средств по вводу графической информации в ЗВМ порядка 10 тыс. точек в 1 с, частота дискретизации 0,025 мм означает, что максимально за 1 с с помощью устройства можно ввести изображение без искажений и потери полезной информации, геометрическая длина которого 250 мм, следовательно, скорость ввода в данном случае равна 0,25 м/с, Но в режиме отслеживания (т.е. оператор должен "распознать" изображения и совершить двигательный акт с заданной точностью) оператор может ввести не более 500 точек в 1 с и скорость ввода должна быть не более 0,0125 м/с.В случае, если скорость перемещения указателя координат достигает предельно допустимого порогового значения (0,0125 м/с), осуществляют увеличение инерционности органа управления, пропорционально превышению порогового значения. Увеличение инерционности осуществляют путем увели3 1602463 4 Формула изобретения Составитель Н.ЯковлеваТехред М.Моргентал Корректор Н.Ревская Редактор С.Лисина Заказ 3340 Тираж 552 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101 чения силы сцепления съемника координат, который содержит вакуумные присоски, с полем планшета для ввода графической информации в ЭВМ.В отличие от известного способа, соглас но которому оператора обучают выполнению прецизионных движений, предлагаемый способ позволяет повысить надежность работы оператора непосредственно во время выполнения алгоритма деятельности вне зависимо сти от функционального состояния оператора, степени его обученности, Повышение надежности достигается путем исключения ошибок, обусловленных превышением допустимой скорости перемещения органа управления. 15 Способ предупреждения ошибок оператора в процессе работы путем контроля управляющих движений оператора и создания противодействующего усилия перемещению органа управления эргатическойсистемы, отличающийся тем, что, с целью повышения надежности, измеряют скорость перемещения органа управления и в случае превышения скоростью заданной пороговой величины создают противодействующее усилие, пропорциональное превышению пороговой величины.
СмотретьЗаявка
4380268, 16.02.1988
ИНСТИТУТ ТЕХНИЧЕСКОЙ КИБЕРНЕТИКИ АН БССР
САВЧЕНКО ВЛАДИМИР ВЛАДИМИРОВИЧ, МАНЬШИН ГЕРАЛЬД ГРИГОРЬЕВИЧ
МПК / Метки
МПК: A61B 5/16
Метки: оператора, ошибок, предупреждения
Опубликовано: 30.10.1990
Код ссылки
<a href="https://patents.su/2-1602463-sposob-preduprezhdeniya-oshibok-operatora.html" target="_blank" rel="follow" title="База патентов СССР">Способ предупреждения ошибок оператора</a>
